上海華巖儀器設備有限公司供應CV2000型電容電壓特性測試儀CV-2000

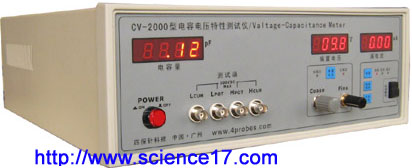

       CV-2000 型 電 容 電 壓 特 性 測 試 儀
        作為組成半導體器件的基本結構的PN結具有電容效應（勢壘電容）。加正向偏壓時，PN結勢壘區變窄，勢壘電容變大；加反向偏壓時，PN結勢壘區變寬，勢壘電容變小。
    CV-2000型電容電壓特性測試儀是測試頻率為1MHz的智能化數字的電容測試儀器，專用于測試半導體器件PN結的勢壘電容在不同偏壓下的電容量，也可測試其它電容。
    面板上的發光二極管指示儀器的工作狀態，用數碼管組成的顯示板，將被測元件的數值，小數點清晰地顯示出來。儀器有較高的分辨率，電容量是四位讀數，可分辮到0.01pF，偏置電壓分辨力為0.1V，漏電流分辨力為0.01uA。
    儀器配有專用CV-2000型測量座，接插元件靈活，方便可靠。
    本儀器測量技術先進，性能穩定可靠，功能齊全。操作簡便，測試速度快，精度高�？蓮V泛應用于元件生產廠，科研部門，國防軍工，高等院校等各個部門。
    技術指標

測試信號頻率	1.000MHz±0.01%
測試信號電壓	小于或等于100mVrms
電容測量范圍	1.00pF～1000pF
工作誤差	±3.0%±2字
直流偏壓	最大100V
供電電源	交流電壓：220V±5%；  頻率： 50Hz±5%；  消耗功率：不大于40W；
工作環境	溫度：0—40℃；  濕度：20%~90%RH 40℃；

實例：CV-2000電容電壓特性測試儀搭配ST-102A探針臺應用于半導體分立器件工藝監測方案

	品名	CV-2000電容電壓特性測試儀		價格
	特點/規格	*.本儀器主要用于測試電容在不同直流電壓時的電   容值； *.試信號頻率：1.000MHz±0.01%； *.測試信號電壓：小于或等于100mVrms； *.電容測量范圍：1.00pF～1000pF； *.工作誤差：±3.0%±2字； *.直流偏壓：最大100V；



————————————————————————————————————————－－

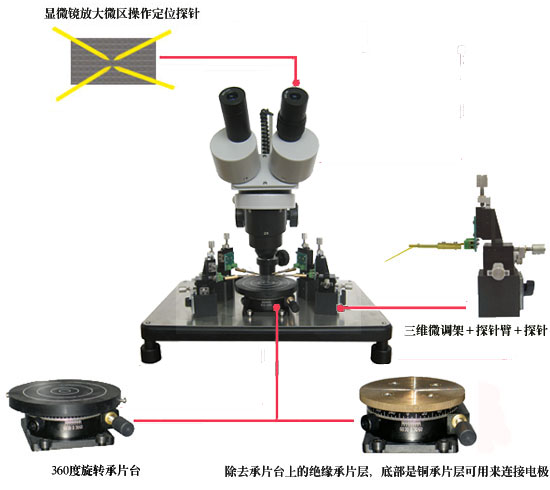

ST-102A型探針測試臺

ST-102A型探針測試臺（英文叫Prober station,中文又稱中測臺,點測機。)、與測試儀器配接后可用于集成電路芯片及各種晶體管芯的電參數測試及功能調試，適用于科研、新品試制及小批量生產的中間測試。

技　術　指　標 ： 工作臺面  370mm*245mm 載物臺直徑  4" 光學參數  總放大率：50-100倍；手輪調焦范圍：60mm；升降調焦范圍：200mm； 精密旋轉臺  粗調范圍：360°；微調范圍：±10°；最小刻劃：1°；  銅盤直徑：Φ85mm；絕緣盤直徑：Φ102mm 三維探針座  探針座X、Y、Z方向調節范圍：±3.25mm，分辨率±2μ；  三維探針座在工作臺面可任意位置固定，由磁性開關控制；  最多可布三維探針座6個；  探針臂伸出長度：60mm；  探針長度：40mm； 探針   探針材質硬質合金，針尖曲率半徑2μm；

標準配置：主工作臺、顯微鏡、承片臺、三維微調架2個、探針臂2支、探針2支。 可選配件：三維微調架、探針臂、探針、真空泵。可按用戶的實際需求進行訂做。

——————————————————————————————————————————

品名	HLY-2型直流恒流源	價格
特性/規格	*.采用輕觸式開關控制電流量程換檔，恒流精度   高、范圍寬同時配備電壓測量功能。并配備計   算機通訊接口，可由計算機控制取數。 *.電流量程： 1μA,1OμA,100μA,1mA,10mA,100mA *.電壓表：1.00mV-200.00mV *.電流換向：有

CV-5000電容電壓特性測試儀
特點/規格
*.可用于測試半導體器件PN結的勢壘電容在不同偏壓下的電容量，也可進行Mos電容的外加電壓掃描測試，還可測試其它MIS電容；
*.由軟件控制電壓的掃描輸出，讀取不同電壓點的電容值并在電腦中繪出電容-電壓的變化曲線；
*.試信號頻率：1.000MHz±0.01%；
*.測試信號電壓：小于或等于100mVrms；
*.電容測量范圍：1.000pF～5000.0pF；
*.工作誤差：±3.0%±2字；
*.直流偏壓-35V～+35V(可擴展)，由軟件按設定步進電壓值輸出偏置電壓；

在集成電路特別是MOS電路的生產和開發研制中，MOS電容的C-V測試是極為重要的工藝過程監控測試手段，通過C-V測試達到優化生產過程中的工藝參數，提高IC成品率。
    MOS（金屬－氧化物－半導體）結構的電容是外加偏置電壓的函數，MOS電容隨外加電壓變化的曲線稱之為C-V曲線（簡稱C－V特性）。C-V曲線與半導體的導電類型及其摻雜濃度、SiO2-Si系統中的電荷密度有密切的關系。 利用實際測量到的MOS結構的C-V曲線與理想的MOS結構的C-V特性曲線比較，可求得氧化硅層厚度、襯底摻雜濃度、氧化層中可動電荷面密度、和固定電荷面密度等參數。
    另外作為組成半導體器件的基本結構的PN結具有電容效應（勢壘電容）。加正向偏壓時，PN結勢壘區變窄，勢壘電容變大；加反向偏壓時，PN結勢壘區變寬，勢壘電容變小。
    CV-5000型電容電壓特性測試儀是測試頻率為1MHz的智能化數字的電容測試儀器，既可用于測試半導體器件PN結的勢壘電容在不同偏壓下的電容量，也可進行Mos電容的外加電壓掃描測試，還可測試其它MIS電容。
    該電容電壓特性測試系統由主機和上位機（PC）組成，并在軟件控制下完成校準及測試等功能，同時顯示C-V電容電壓特性曲線。主機面板上的發光二極管指示儀器的工作狀態，用數碼管組成的顯示板，將被測元件的數值，小數點清晰地顯示出來。儀器有較高的分辨率，電容量是五位讀數，可分辮到0.001pF，偏置電壓分辨力為0.1V，漏電流分辨力為0.01uA。
    儀器配有專用CV-5000型測量座，接插元件靈活，方便可靠。
   CV-5000型電容電壓特性測試儀軟件測試系統是一個運行在計算機上擁有友好測試界面的用戶程序，程序操作直觀易用。測試程序在計算機與CV-5000型電容電壓特性測試測試儀連接的狀態下，通過計算機的USB口實現通訊。
    測試程序控制電容電壓特性測試測試儀進行測量并采集測試數據，把采集到的數據在計算機中加以分析，然后把測試數據以表格，圖形直觀地記錄、顯示出來。用戶可對采集到的數據在計算機中保存或者打印以備日后參考和查看，還可以把采集到的數據輸出到Excel中，讓用戶對數據進行各種數據分析。
技　術　指　標 ：

測試信號頻率	1.000MHz±0.01%
測試信號電壓	小于或等于100mVrms
電容測量范圍	1.000pF～5000.0pF
工作誤差	±3.0%±2字
直流偏壓	-35V～+35V(可擴展)，由軟件按設定步進電壓值輸出偏置電壓；
軟件功能	由軟件控制電壓的掃描輸出，讀取不同電壓點的電容值并在電腦中繪出電容-  電壓的變化曲線。軟件可記錄、保存、打印每一點的測試數據，也可把測試  數據輸出到Excel中，對數據進行各種數據分析；
電腦通訊接口	USB通訊接口；
應用	主要應用于PN結摻雜和MOS摻雜C-V特性測量在不同偏壓下的電容量，也可測試  其它電容。
供電電源	交流電壓：220V±5%；頻率： 50Hz±5%；消耗功率：不大于40W；
工作環境	溫度：0～40℃；濕度：20%~90%RH 40℃；
