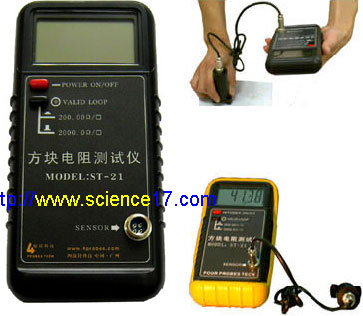

上海華巖儀器設備有限公司供應ST-21型方塊電阻測試儀
ST-21型方塊電阻測試儀是一種依照類似的國家標準和美國A.S.T.M標準，專門測量半導體薄層電阻(表面電阻)的新型儀器，可用于測量一般半導體材料、導電薄膜(ITO透明氧化膜)，金屬薄膜……等同類物質的薄層電阻。
該儀器以大規模集成電路為主要核心；用基準電源和運算放大器組成高精度穩流源；帶回路有效正常指示電路；并配以大型LCD顯示讀數，使儀器具有體積小、重量輕、外形美、易操作、測量速度快、精度高的特點。
◆ 特點：
|
1
|
采用大規模集成電路作為儀器的主要部分，測量準確穩定，低功耗； |
|
2
|
以大屏幕LCD顯示讀數，直觀清晰； |
|
3
|
采用單個電池供電，帶電池欠壓指示； |
|
4
|
體積≤175mm X90mm X42mm，重量≤300g； |
|
5
|
特制之手握式探筆，球形探針、鍍金探針有效接觸被測材料及保護薄膜
|
|
6
|
探頭帶抗靜電模塊 |
技術指標：
|
測量范圍
|
按方塊電阻量值大小分為二個量程檔：
1.方塊電阻 1.00～199.99Ω/□；
2.方塊電阻 10.0～1999.9Ω/□； |
|
恒流源
|
測量過程誤差：≤±0.8% |
|
模數轉換器
|
量程：0～199.99mv；
分辨率：10μv；
方式：LCD大屏幕顯示；極性，超量程均自動顯示；小數點同步顯示； |
|
測量不確定度
|
在整個量程范圍內，測量不確定度≤5% |
|
四探針探頭規格
|
間距：1mm或3.8mm；偏差≤2%；游移率≤0.3%；絕緣電阻≥500MΩ |
|
電源
|
9V疊層電池1節 |
|
品名
|
ST-21型方塊電阻測試儀
|
價格
|
|
|
特點/規格
|
*.四探針方塊電阻測試儀中的新一代產品，按國家 標準和美國A.S.T.M標準設計，專門測量半導體 薄層電阻（表面電阻率）的新型儀器。 可用于 測量一般半導體材料、導電薄膜（ITO導電膜玻 璃）、金屬膜……等同類物質的薄層電阻（表面 電阻率）。
* 輕便手持式設計操作、測試簡便；
*.特制之手握式探筆，球形探針、鍍金探針有效接 觸被測材料及保護薄膜；
*.以大屏幕LCD顯示讀數，直觀清晰；
*測量范圍：按方塊電阻量值大小分為二個量程檔
1.方塊電阻 1.00～199.99Ω/□；
2.方塊電阻 10.0～1999.9Ω/□；
|
——————————————————————————————————————————－
|
|
|
|

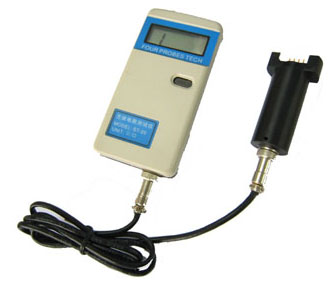

| ST-20掌上型方塊電阻測試儀是一種依照類似的國家標準和美國A.S.T.M標準，專門測量半導體薄層電阻(面電阻)的新型儀器，可用于測量一般半導體材料、導電薄膜(ITO透明氧化膜)，金屬薄膜……等同類物質的薄層電阻。 |
| |
| ◆ 特點： |
| |
|
1
|
采用九十年代推出的大規模集成電路作為儀器的主要部分，測量準確穩定 |
|
2
|
低功耗 |
|
3
|
采用單個電池供電，帶電池欠壓指示 |
|
4
|
儀器體積僅為：130mmX65mm X23mm |
|
5
|
特制之手握式探筆，球形探針、鍍金探針有效接觸被測材料及保護薄膜
|
|
6
|
探頭帶抗靜電模塊 |
|
| |
| ◆ 技術指標： |
| |
|
測量范圍
|
基本量程：方塊電阻10.0-199.9(Ω/口)
擴展量程：方塊電阻100-1999(Ω/口) |
|
測量不確定度
|
≤5% |
|
探針規格
|
探針間距：3.8mm；偏差≤2%；游移率≤0.3%；絕緣電阻≥500MΩ |
|
恒流源
|
測量過程誤差：≤±0.8% |
|
電源
|
9V疊層電池1節 |
|
品名
|
ST-20掌上型方塊電阻測試儀
|
價格
|
|
|
特點/規格
|
*.是一種依照類似的國家標準和美國A.S.T.M標準 而設計專門測量半導體薄層電阻(面電阻)的新型 儀器。 可用于測量一般半導體材料、導電薄膜 (ITO透明氧化膜)、金屬膜……等同類物質的薄 層電阻。
*.測量范圍：
基本量程：方塊電阻 10.0—199.9(Ω/□)
擴展量程：方塊電阻 100—1999(Ω/□)
*.體積：130*65*23、低功耗；
|
|
——————————————————————————————————————————－
|
|
|
|
SRM-232型方塊電阻測試儀是手持式方塊電阻測試儀,專門測量半導體薄層電阻(面電阻)的新型儀器可用于測量一般半導體材料、導電薄膜(ITO透明氧化膜)……等同類物質的薄層電阻。
SRM-232型方塊電阻測試儀根據不同的測量范圍分成以下四種型號：SRM-232-10、SRM-232-100、SRM-232-1000、SRM-232-2000； |
| |
| ◆ 特點： |
| |
|
1
|
輕便手持式設計 |
|
2
|
127個數據測試點保存 |
|
3
|
通過RS-232與電腦通訊 |
|
| |
| ◆ 技術指標： |
| |
|
SRM-232-10
|
測量范圍： 0.000～9.999(Ω/□)
分辨率：0.004(Ω/□) |
|
SRM-232-100
|
測量范圍：00.00～95.00(Ω/□)
分辨率：0.04(Ω/□) |
|
SRM-232-1000
|
測量范圍0～1000(Ω/□)
分辨率：0.4(Ω/□) |
|
SRM-232-2000
|
測量范圍：0～2000(Ω/□)
分辨率：0.8(Ω/□) |
|
品名
|
SRM-232型方塊電阻測試儀
|
價格
|
|
|
特點/規格
|
*.輕便手持式設計；
*.127個數據測試點保存；
*.通過RS-232與電腦通訊；
*.測量范圍(四種型號的產品不同的測量范圍)：
0.000～9.999 (Ω/□)-SRM-232-10
00.00～95.00 (Ω/□)-SRM-232-100
0～1000(Ω/□)-SRM-232-1000
0～2000(Ω/□)-SRM-232-2000
|
|
——————————————————————————————————————————－
|
|
 詳細資料及相關圖片 |
|
品名
|
HP系列四探針探頭
|
價格
|
|
|
特點/規格
|
*.特制之手握式探筆；
* 球形探針、鍍金探針；
*.有效接觸被測材料及保護薄膜不被損傷；
*.探頭帶抗靜電模塊；
◆ 可選配HP系列四探針探頭的型號及規格：
|
型號
|
曲率半徑
|
壓力
|
探針間距
|
探針排列
|
|
HP-501
|
0.5mm
|
100g
|
3.8mm
|
直線
|
|
HP-502
|
0.75mm
|
100g
|
3.8mm
|
直線
|
|
HP-503
|
0.1mm
|
150g
|
1mm
|
直線
|
|
HP-504
|
0.5mm
|
100g
|
1.59mm
|
直線
|
|
|
| |
|
|
| 詳細資料及相關圖片 |
|
品名
|
SP-601型方型四探針探頭
|
價格
|
|
|
特點/規格
|
*.專用于測量小樣品；
* 球形探針、鍍金探針；
*.有效接觸被測材料及保護薄膜不被損傷；
*.探頭帶抗靜電模塊；
◆ SP-601型方型四探針探頭規格：
|
型號
|
曲率半徑
|
壓力
|
探針間距
|
探針排列
|
|
SP-601
|
0.5mm
|
100g
|
1.59mm
|
方形
|
|
|
| |
.jpg) |
品名
|
SP-2型四探針探頭
|
價格
|
|
|
特點/規格
|
*.探針材質碳化鎢；
* 針尖直徑可選：1.6mil、5mil、10mil；
*.探針間距可選：40mil、50mil、62.5mil；
*.探針壓力可選：45克、85克、180克；
|
|
|
