上海華巖儀器設備有限公司供應DL系列真空計
              DL系列真空計從大氣測到超高真空，不同型號的真空計測量范圍不同（參見下表），用戶可根據自己的使用范圍選擇真空計，還可以將兩段測量范圍的真空計放在一個機箱內組合成復合真空計，還可以選配RS-232/485接口、0-5V/4-20mA模擬量輸出、真空設置、雙工位巡回檢測、定時打印、遙控器等附加功能。

上海華巖儀器設備有限公司供應DL-4型真空計
一、概述
DL-4型真空計是由壓敏電阻做傳感器的真空計，數字面板表顯示壓強值，測量出的壓強值與氣體種類無關。
二、技術要求
1. 測量范圍是：0.1-100KPa
2. 電源：交流220V，50-60Hz
3. 功率：5W
4. 機箱尺寸：
96mm長（不含耳邊90mm）×96mm高（不含耳邊90mm）×150mm（深）
5. 線纜長度：2米、5米
6. 配用規管：專用
7. 規管接口：Φ15.5mm、KF16、KF25、CF35等
三、操作說明
1.將規管連接到真空系統，接好規管電纜線和電源線，打開電源開關，面板表顯示壓強值。工作結束，關掉電源即可。
2.零點調節：在壓強小于10Pa時，調節儀器后面板電位器，使壓強指示為0.0KPa

=================================================================================

上海華巖儀器設備有限公司供應DL-6型真空計（皮拉尼真空計）
一、概述
DL-6是電阻真空計（皮拉尼真空計），屬于氣體熱傳導真空計，測量出的壓強值與氣體種類有關。
二、技術要求
1. 測量范圍是：1.0E-1-1.0E4Pa
2. 電源：交流220V，50-60Hz
3. 功率：5W
4. 機箱尺寸：180mm長（不含耳邊160mm）×80mm（高）×150mm（深）
5. 線纜長度：2米、5米、8米
6. 配用規管：ZJ52（專用）
7. 規管接口：Φ15.5mm、KF16、KF25、CF35等
三、操作說明
1. 將規管連接到真空系統，接好規管電纜線和電源線，打開電源開關，面板表顯示壓強值。工作結束，關掉電源開關即可。
2. 規管調試：當更換規管或規管長時間不使用時，應進行調試。調試時，連接好線纜，打開電源開關，規管壓強為大氣壓30分鐘后，用改錐按壓前面板上大氣孔內的按鍵，松開后即可，當壓強小于1.0E-3Pa時，用改錐按壓前面板上零點孔內按鍵，松開后即可。

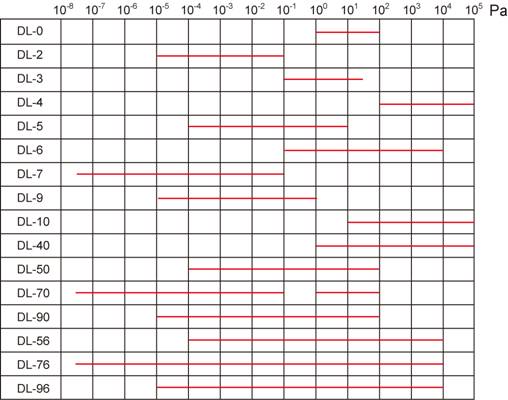

真空計測量范圍示意圖

DL系列真空計的另外選配的附加功能介紹
一、RS232/485接口
DL系列真空計采用RS232c串行接口使真空計與計算機聯機或打印輸出，它符合以下串口協定：
（1）數字以ASCⅡ碼發送，先發送數據最低位；
（2）RS232c輸出電平，即+12V表示邏輯0，-12V表示邏輯1；
（3）異步通訊，數據結構為：1位起始位，8位數據位，1位停止位；
（4）傳送速率為9600/115200波特率。
（5）DL系列真空計只有兩根傳輸線通過15芯插座與計算機或打印機相聯，發送數據線（RD）接第15芯，地線（GND）接第14芯，每個壓強數值發送14個字符，格式為：2.5E-3Pa，最后一個字符代碼為0D，表示回車。
（6）485接口通過UT-2211轉換器轉換。
二、模擬量輸出
模擬量輸出是指輸出電壓是壓強對數值的線性函數，如右圖所示：
DL系列真空計中，將壓強值通過查表即可得到對應的對數值，然后再通過DA變換，將對數值變成電壓即可，也可通過AD694這個芯片，將0-5V變成 4-20mA 。模擬量信號通過儀器后面板上15芯插座輸出，第13針為信號輸出，第14針為地線。
三、真空設置
真空設置即當測量壓強值小于某一設定數值時，（該數值可以是固定數值寫入單片機內，也可以用碼盤輸入該數值），繼電器的接點閉合，而大于等于該數值時，繼電器接點斷開。繼電器的接點由導線接到真空計的后面板插座上。
四、雙工位巡回檢測
DL系列真空計可以雙路巡回檢測，不可同時檢測。
五、定時打印
DL系列真空計可以通過RS232c串行接口輸出到微型打印機，定時打印壓強值。
六、遙控器
遙控器用于DL系列真空計測量遠距離真空系統的壓強，最長距離為250米。
常見故障
1、電離計開機后，數值部分?jǐn)?shù)碼管無顯示，指數部分顯示0，這表示系統真空度不夠，系統進入測量范圍后再開機。如果證明系統已經進入測量范圍，還是這樣，請與銷售單位聯系，儀器有故障，應返廠修理。
2、電離計開機后，數值部分?jǐn)?shù)碼管顯示零點幾，指數部分顯示4、5或8(分別對應DL5、DL9和DL7真空計),這表示兩種情況，一種情況規管燈絲斷 了，檢查方法如下，規管如果是玻璃的，用眼睛可以看到燈絲不亮了，這時應換上一支新的規管。如果是金屬規管，將夾燈絲的兩個夾子拿掉，用萬用表的通斷檔測 量，如果萬用表發出響聲，則燈絲未斷，反之則燈絲斷。金屬規管可以修理，請與銷售單位聯系。另一種情況是電纜線和離子收集極線沒有接好或者有脫焊的地方。 如果不是上述兩種情況，請與銷售單位聯系，儀器有故障，應返廠修理。
3、DL-0型真空計真空計數字在0至300之間跳動或顯示300Pa不動，應先檢查規管，方法如下：熱偶規管上的四個電極應兩兩相通，任何一組不通都說明規管壞了，更換規管即可，否則為儀器有故障，應與銷售單位聯系，返廠修理。
常用真空單位換算：

常用接口說明：1、直插式：規管外徑為Φ15.5mm；
2、卡箍式：常用規格為KF16/25mm；
3、刀口法蘭，常用規格為CF35。
機箱尺寸
