上海華巖儀器設備有限公司供應HY9940-1B雙熱偶程控復合真空計
◆ 概述：

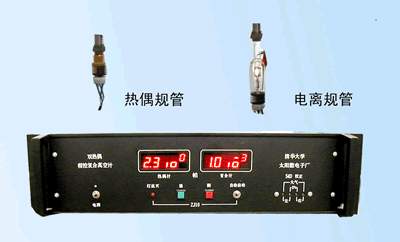

HY9940-1B型雙熱偶程控復合真空計由二個熱偶真空計和一個電離真空計復合而成，由單片計算機控制，是完全自動化的儀器，它可以廣泛應用于電子、冶金和化工等工業生產部門，作真空測量和生產過程自動控制之用。
主要技術指標：
規管
熱偶計使用抗污染的ZJ-54D金屬規管，排氣管直徑f15.5±0.5mm。電離計使用ZJ-10玻璃規管，排氣管直徑f15.5±0.5mm。
測量范圍
熱偶計為 ；電離計為
電離計啟動方式
手動：由前面板"通"/"斷"按鈕開關操作。
自動：當熱偶計指示壓強低于7Pa后電離計自動工作，當電離計指示壓強高于10Pa時電離計自動熄滅。
壓控繼電器輸出
共有三組常開/常閉繼電器觸點，負荷為220VAC，1A，閾值由用戶設置。一組由電離計控制，另兩組分別由兩個熱偶計控制，也可以是電離計控制兩組，一個熱偶計不控制。
RS232通訊口（RS232通訊口為選配功能）
可由RS232通訊口讀出三個真空計讀數，也可以通過RS232通訊口來打開/關閉電離真空計。
耗電25W。
規管引線長度：標準長度5m，電離規最長14m，熱偶規最長50m。
真空計的簡單使用方法

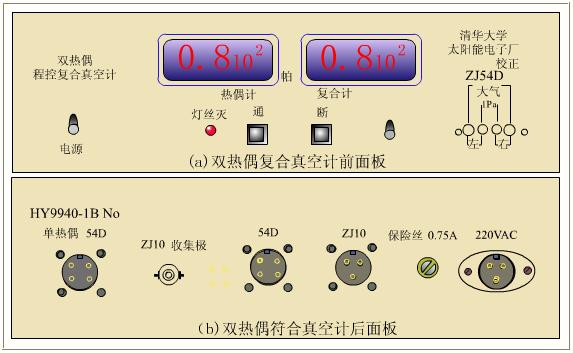

真空計的組成：本真空計由一個電離計和兩個熱偶計復合而成。在后面板左下方的54D熱偶規插座和前面板上標有熱偶計的左顯示窗口相對應，是一個獨立的熱偶計。后面板上標有復合計的ZJ-54D熱偶規插座和ZJ-10電離規插座和前面板上標有復合計的右顯示窗口相對應，這兩個計合用一個顯示窗。若前面板右下側的"自動"開關撥向上方，復合計中的熱偶計就控制電離計的啟動和關閉，若此開關撥向下方，三個真空計完全對立。1．真空計的組成：本真空計由一個電離計和兩個熱偶計復合而成。在后面板左下方的54D熱偶規插座和前面板上標有熱偶計的左顯示窗口相對應，是一個獨立的熱偶計。后面板上標有復合計的ZJ-54D熱偶規插座和ZJ-10電離規插座和前面板上標有復合計的右顯示窗口相對應，這兩個計合用一個顯示窗。若前面板右下側的"自動"開關撥向上方，復合計中的熱偶計就控制電離計的啟動和關閉，若此開關撥向下方，三個真空計完全對立。
復合計的顯示轉換：開總電源后，兩個熱偶計即工作，而電離計是處于關閉狀態，因而ZJ-10"燈絲斷"指示燈亮，兩個顯示窗均顯示熱偶計。若自動"開關"撥向下方，則電離計只能用"通""斷"按鈕開關操作，一旦電離計啟動，復合計顯示窗自動轉顯電離計，此后若關閉電離計，則該顯示窗又自動恢復顯示熱偶計。若若自動"開關"撥向上方，當復合計顯示窗中的熱偶計讀數低于7Pa后，過三秒鐘電離計就自動開啟，同時該顯示窗自動轉顯電離計，此后若電離計讀數大于10Pa或復合計中的熱偶計讀數大于15Pa（雖不顯示，計算機仍記錄）電離計便自動關閉2．復合計的顯示轉換：開總電源后，兩個熱偶計即工作，而電離計是處于關閉狀態，因而ZJ-10"燈絲斷"指示燈亮，兩個顯示窗均顯示熱偶計。若自動"開關" 撥向下方，則電離計只能用"通""斷"按鈕開關操作，一旦電離計啟動，復合計顯示窗自動轉顯電離計，此后若關閉電離計，則該顯示窗又自動恢復顯示熱偶計。若若自動"開關"撥向上方，當復合計顯示窗中的熱偶計讀數低于7Pa后，過三秒鐘電離計就自動開啟，同時該顯示窗自動轉顯電離計，此后若電離計讀數大于 10Pa或復合計中的熱偶計讀數大于15Pa（雖不顯示，計算機仍記錄）電離計便自動關閉
單獨使用電離計和單獨使用熱偶計
單獨使用電離計時不接熱偶計即可，此時熱偶計的讀數永遠為103Pa，若不接復合計中的熱偶計，則只能手動啟動電離計。
單獨使用熱偶計可不接電離計，但"自動"開關必須撥向下方。
關閉電離計：在潮濕天為了使機箱保持一定溫度以驅散水氣，暫停使用真空計時不要關閉總電源，只要關閉電離計即可。關電離計時，應先把"自動"開關撥向下方然后用"斷"按鈕開關關閉電離計，否則電離計關掉三秒鐘又自動打開。
重要注意事項
若電網電壓大于240V，或低于190V，儀器就不能正常工作。
電離規和熱偶規均使用瓷八角管座，但電離規使用三芯電纜而熱偶規使用四芯電纜，千萬不要差錯，否則將燒壞熱偶規。
雨季注意儀器防潮，若空氣的相對濕度大于70%，使用儀器前要預熱兩小時，暫時停用時只關電離計而不關總電源，否則測量高真空時會發生誤差。
控制電離規燈絲的"自動"開關非必要時不要撥向下方，否則電離不受熱偶規保護。
防止ZJ-10電離規中毒：機械泵油反入擴散泵和熱擴散泵油暴大氣都會使ZJ-10中毒，中毒規管的泡殼會出現半透明的黑色膜。當然也不能用ZJ-10規管測機械泵系統的壓強。
——————————————————————————————————————————
