上海華巖儀器設備有限公司供應ZDF-VC電阻、冷規復合真空計
ZDF―VC型系列電阻/冷規復合真空計是基于低真空測量電阻單元(ZJ-52T電阻規)與高真空測量冷規單元(ZJ-14C冷規)技術組合，以完成1×105~1×10-4Pa連續測量與控制。因此該真空計系列具有電阻真空計與冷陰極電離真空計所有技術參數與性能特點；同時又增加了新的功能。該真空計系列具有兩種工作模式：手動模式與自動模式。手動模式工作時，相當于獨立的電阻真空計和冷陰極電離真空計；自動模式工作時，首先電阻單元進入測量，當電阻單元測量真空度高于冷規可以開啟的真空度時，冷規高壓自動被啟動，并進入高真空測量，實現了從大氣壓(常壓)到高真空的自動連續測量。還增加了外設(PLC)開啟/關閉電離規功能，以實現冷規工作于最佳真空環境，使冷規工作壽命最大化。為適應真空設備自動化技術，并集成了強大的繼電器觸點控制、串行通訊、真空模擬量等擴展功能。特別適用于真空應用設備極限真空為10-3Pa量級，工作真空為10-2Pa量級，從大氣壓(常壓)至高真空的測量與控制。
◆ 技術參數：
* 規管型號：ZJ-52T 電阻規 / ZJ-14C冷規
* 測量范圍：手動模式 電阻單元 1.0×105~1×10-1Pa；冷規單元 1.0×10-1～1×10 -4Pa
自動模式 1.0×105~1×10-4Pa
* 控制范圍：
電阻單元 2.5×103~1×100Pa
冷規單元 5×10-2～5×10 -4Pa
* 控制路數：4路可擴展至4或8路
* 控制精度： ± 1%
* 控制方式：繼電器觸點輸出，負載能力AC220V/3A (或DC28V/3A)無感負載
* 儀器采樣時間： 1S
* 電源：90-260V/50Hz或220V±10% 50Hz
* 功耗：55W
* 重量：5Kg/4Kg/（視機箱尺寸而定）
* 機箱尺寸：240×88×280 或 480×88×280
265×119×280 或480×119×280 （寬×高×深）
◆ 性能特點：
* LED綠屏數字顯示
* 精密真空信號放大電路，穩定的零點和滿度
* 微處理器修正冷管非線性誤差，提高了測量精度。
* 全量程自動切換，無需手動換檔
* 超量程自動關閉高壓，保護冷規與儀器
* 光電隔離，數字濾波，優異的抗干擾能力，穩定、可靠的真空測量
* 無高溫?zé)峤z，規管壽命長
* PVC 彩色面板，外型美觀大方
* 功能化、模塊化結構設計
* 點控或區域控制，控制上、下限區間任意設定
* 控制點掉電（失電）保護，記憶功能。
* 簡化功能按鍵（僅開啟/關閉按鍵），操作十分簡單
* 可外控PLC信號開啟/關閉冷規高電壓，實現真空系統的自動化
◆ 選配擴展展功能及選件：
* 選配功能:0～5/10V /10mV， 0/4～10/20mA 等真空度摸擬量輸出
* 選配功能: RS232 、RS485等單向或雙向接口輸出
* 選配功能:打印機及接口
* 規管接口選件：15.5外徑直管；DN16/25/35CF ;DN10/16/25/40KF等接口
* 線長選件:3米/5米/10米/15米/20米/25米/30米......最長至100 米

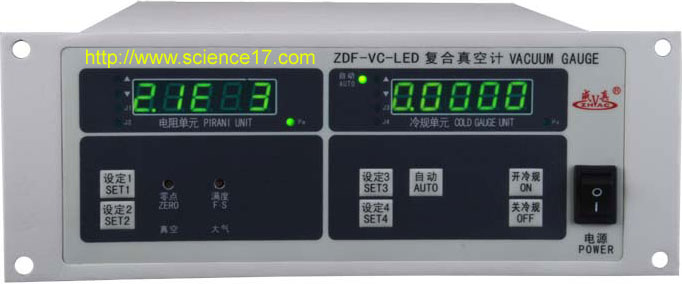

（240×88）外形圖 （480×119）外形圖
——————————————————————————————————————————
上海華巖儀器設備有限公司供應ZDF-V電阻、冷規復合真空計
◆ 概述：
ZDF―V型系列電阻/電離復合真空計是基于低真空測量電阻單元(ZJ-52T電阻規)與高真空測量冷陰極電離單元(ZJ-14冷規)技術組合，以完成1×105~1×10-7Pa連續測量與控制。因此該真空計系列具有電阻真空計與冷陰極電離真空計所有技術參數與性能特點；同時又增加了新的功能。該真空計系列僅能工作于手動模式。相當于獨立的壹臺電阻真空計和壹臺冷陰極電離真空計；首先電阻單元進入測量，當電阻單元測量真空度高于冷規可以開啟的真空度時，手動開啟冷規高壓，隨后進入高、超高真空測量；或通過外設(PLC)開啟/關閉電離規，以實現電離規工作于最佳真空環境，使電離規工作壽命最大化。為適應真空設備自動化技術，并集成了強大的繼電器觸點控制、串行通訊、真空模擬量等擴展功能。特別適用于真空應用設備從大氣壓(常壓)至高真空的測量與控制。
◆ 技術參數：
* 規管型號：ZJ-52T 電阻規 / ZJ-14 冷規
* 測量范圍：電阻單元 1.0×105~1×10-1Pa；冷規單元 1.0×10-1～1×10 -7Pa
* 控制范圍：
電阻單元 2.5×103~1×100Pa
冷規單元 5×10-2～5×10 -7Pa
* 控制路數：4路可擴展至4或8路
* 控制精度： ± 1%
* 控制方式：繼電器觸點輸出，負載能力AC220V/3A (或DC28V/3A)無感負載
* 儀器采樣時間： 1S
* 電源：90-260V/50Hz或220V±10% 50Hz
* 功耗：55W
* 重量：5Kg/4Kg/（視機箱尺寸而定）
* 機箱尺寸：240×88×280 或 480×88×280
265×119×280 或480×119×280 （寬×高×深）
◆ 性能特點：
* LED綠屏數字顯示
* 精密真空信號放大電路，穩定的零點和滿度
* 微處理器修正冷管非線性誤差，提高了測量精度。
* 全量程自動切換，無需手動換檔
* 超量程自動關閉高壓，保護冷規與儀器
* 光電隔離，數字濾波，優異的抗干擾能力，穩定、可靠的真空測量
* 無高溫?zé)峤z，規管壽命長
* PVC 彩色面板，外型美觀大方
* 功能化、模塊化結構設計
* 點控或區域控制，控制上、下限區間任意設定
* 控制點掉電（失電）保護，記憶功能。
* 簡化功能按鍵（僅開啟/關閉按鍵），操作十分簡單
* 可外控PLC信號開啟/關閉冷規高電壓，實現真空系統的自動化
◆ 選配擴展展功能及選件：
* 選配功能:0～5/10V /10mV， 0/4～10/20mA 等真空度摸擬量輸出
* 選配功能:打印機及接口
* 選配功能: RS232 、RS485等單向或雙向接口輸出
* 規管接口選件：15.5外徑直管；DN16/25/35CF ;DN10/16/25/40KF等接口
* 線長選件:3米/5米/10米/15米/20米/25米/30米......最長至100 米

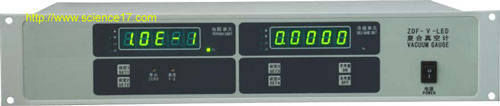

（480×88）外形圖 （480×88\黑）外形圖
|
