上海華巖儀器設備有限公司供應ZDMC-I電容壓強控制儀ZDMC-1
◆ 概述：
ZDMC-I系列壓強控制儀既是高度智能化的一臺粗、低真空真空測量儀器，又是自動完成充氣并恒定真空設備壓力(真空)的控制儀器。
基于真空測量儀器，具有與ZDM-Ⅰ型系列電容真空計所有技術參數及性能特點。
基于壓力(真空)的控制儀器，可實現某些特殊工藝要求的真空設備，需充入一種或幾種氣體，并在最短時間內達到穩定值，且保持穩定；同時穩定真空值為低真空量程。該壓力(真空)的控制儀器采用電阻真空計作采樣與反饋。并采用我公司潛心研制并專有的比例電磁閥門作充氣執行元件。是目前國內唯一擁有該項技術。該比例電磁閥門采用特別的錐形截面鐵芯、極小摩擦的導環結構，具有運行可靠、平穩，響應快，靈敏度高等特性；同時采用PWM驅動比例電磁閥門，使得穩壓過程更加快速，平穩，過沖小。
采用外控PLC信號、RS232/RS485信號，開啟/關閉比例電磁閥門先進功能，使得實現真空系統的自動化成為可能。為適應真空設備自動化技術，并集成了強大的繼電器觸點控制、串行通訊、真空模擬量等擴展功能。
電容薄膜式絕壓(真空)變送器為力敏型傳感器，其受力形變的膜片目前采用兩種：一種是金屬合金膜片；另一種是陶瓷膜片。由于陶瓷膜片具有高的穩定性，極小的零點漂移，超強的抗腐蝕性，較高的抗過壓沖擊等特性而廣泛采用。
我公司經過數年精心研制，采用國際著名公司的陶瓷薄膜式力敏傳感器，并匹配專用精密驅動電子學電路及信號調理電路，推出了外形精致、高性能的系列電容陶瓷薄膜式變送器。
為適應真空設備自動化技術，并集成了強大的繼電器觸點控制、串行通訊、真空模擬量等擴展功能。特別適用于真空應用設備的粗、低真空測量與控制。
◆ 技術參數：
* 規管型號：ZJ-IC
* 比例電磁閥型號：ZDT-2
* 測量范圍：對20kpa規為：20kpa～20pa
對10kpa規為：10kpa～10pa
對5kpa規為：5kpa～5pa
* 穩定壓力(真空)為5000～1×10Pa(與所對應電容變送器測量范圍及真空系列)相適應。
* 壓力(真空)穩定精度）：±3%
* 控制路數：2路可擴展至4或8路
* 控制范圍：與所對應電容變送器測量范圍相適應
* 控制精度： ± 1%
* 控制方式：繼電器觸點輸出，負載能力AC220V/3A (或DC28V/3A)無感負載
* 儀器采樣時間： 1S
* 電源：220V ± 10% 50Hz
* 功耗：20W
* 重量：3Kg （視機箱尺寸而定）
* 機箱尺寸：240×88×280 或 480×88×280 （寬×高×深）
◆ 性能特點：
* LED綠屏數字顯示
* 快速、平穩的穩壓過程
* 穩固的一體式比例電磁閥門
* 寬廣的測量范圍
* 快速的反應速度
* 微處理器修正規管非線性，減少了測量誤差
* 光電隔離，數字濾波，優異的抗干擾能力，穩定、可靠的真空測量
* 功能化、模塊化結構設計
* 點控或區域控制，控制上、下限區間任意設定
* 控制點掉電（失電）保護，記憶功能。
* 簡化功能按鍵，操作十分簡單，不會因操作失誤而損壞規管或儀器。
* PVC 彩色面板，外型美觀大方
◆ 選配擴展功能及選件：
* 選配功能:0～5/10V /10mV， 0/4～10/20mA 等真空度摸擬量輸出
* 選配功能:打印機及接口
* 選配功能: RS232 、RS485等單向或雙向接口輸出
* 規管接口選件： DN16/25/35CF ;DN10/16/25/40KF;NPT;VCR;G管螺紋等不同接口
* 線長選件:3米/5米/10米/15米/20米/25米/30米......最長至100 米。
ZDMC-I-LED(240×88外形圖)
———————————————————————————————————————————
上海華巖儀器設備有限公司供應ZDRC-I電阻壓強控制儀ZDRC-1
◆ 概述：
ZDRC-I系列壓強控制儀既是高度智能化的一臺粗、低真空真空測量儀器，又是自動完成充氣并恒定真空設備壓力(真空)的控制儀器。
基于真空測量儀器，具有與ZDR-Ⅰ型系列電阻真空計所有技術參數及性能特點。
基于壓力(真空)的控制儀器，可實現某些特殊工藝要求的真空設備，需充入一種或幾種氣體，并在最短時間內達到穩定值，且保持穩定；同時穩定真空值為低真空量程。該壓力(真空)的控制儀器采用電阻真空計作采樣與反饋。并采用我公司潛心研制并專有的比例電磁閥門作充氣執行元件。是目前國內唯一擁有該項技術。該比例電磁閥門采用特別的錐形截面鐵芯、極小摩擦的導環結構，具有運行可靠、平穩，響應快，靈敏度高等特性；同時采用PWM驅動比例電磁閥門，使得穩壓過程更加快速，平穩，過沖小。
采用外控PLC信號、RS232/RS485信號，開啟/關閉比例電磁閥門先進功能，使得實現真空系統的自動化成為可能。為適應真空設備自動化技術，并集成了強大的繼電器觸點控制、串行通訊、真空模擬量等擴展功能。
特別適用于真空應用設備真空測量為1×105～1×10-1Pa，穩定壓力(真空)為1000～1×100Pa。
◆ 技術參數：
* 規管型號：ZJ-52T
* 比例電磁閥型號：ZDT-2
* 測量范圍：1×105～1×10-1 Pa
* 穩壓(真空)范圍：1×103～1×100Pa
* 壓力(真空)穩定精度）：±3%
* 控制路數：2路可擴展至4或8路
* 控制范圍：2.5×103 Pa～5×10-1 Pa
* 控制精度： ± 1%
* 控制方式：繼電器觸點輸出，負載能力AC220V/3A (或DC28V/3A)無感負載
* 儀器采樣時間： 1S
* 電源：90-260V/50Hz或220V ± 10% 50Hz
* 功耗：30W
* 重量：4Kg/3Kg （視機箱尺寸而定）
* 機箱尺寸：240×88×280 或 480×88×280
265×119×280 或480×119×280 （寬×高×深）

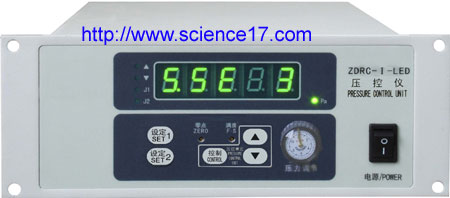

(240×88)ZDRC-I外形圖
◆ 性能特點：
* LED綠屏數字顯示
* 快速、平穩的穩壓過程
* 穩固的一體式比例電磁閥門
* 寬廣的測量范圍
* 快速的反應速度
* 微處理器修正規管非線性，減少了測量誤差
* 光電隔離，數字濾波，優異的抗干擾能力，穩定、可靠的真空測量
* 功能化、模塊化結構設計
* 點控或區域控制，控制上、下限區間任意設定
* 控制點掉電（失電）保護，記憶功能。
* 簡化功能按鍵，操作十分簡單，不會因操作失誤而損壞規管或儀器。
* PVC 彩色面板，外型美觀大方
◆ 選配擴展功能及選件：
* 選配功能:0～5/10V /10mV， 0/4～10/20mA 等真空度摸擬量輸出
* 選配功能:打印機及接口
* 選配功能: RS232 、RS485等單向或雙向接口輸出
* 規管接口選件： DN16/25/35CF ;DN10/16/25/40KF;NPT;VCR;G管螺紋等不同接口
* 線長選件:3米/5米/10米/15米/20米/25米/30米......最長至100 米
◆ 說明：
1、儀器有效測量范圍：3 ×10 3 ～5 ×10 -1 Pa
1 × 10 5 ～ 3 × 10 3 Pa 及5 × 10 -1～1 ×10 -1 Pa 測量值僅作參考。

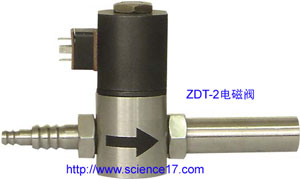

2、測量值（用干燥空氣或氮氣校準的值）與氣體成份有關，若需測量特殊氣體的真空度，應選用其它相應型號的真空計。  ZDT-2電磁閥
———————————————————————————————————————————

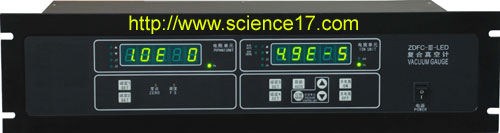

上海華巖儀器設備有限公司供應ZDFC-III電阻、電離復合壓控儀ZDFC-3 ◆ 概述：
ZDFC-Ⅲ系列復合壓強控制儀既是高度智能化的一臺復合真空計，又是一臺能自動完成充氣并恒定真空設備壓力(真空)的控制儀器，并將其技術組合。
基于真空測量儀器，具有與ZDF-Ⅲ型系列真空計所有技術參數及性能特點。
基于壓力(真空)的控制儀器，可實現某些特殊工藝要求的真空設備，需充入一種或幾種氣體并在最短時間內達到穩定值，且保持穩定。該壓力(真空)的控制儀器采用我公司潛心研制并專有的比例電磁閥門作充氣執行元件。且是目前國內唯一擁有該項技術。該比例電磁閥門采用特別的錐形截面鐵芯、極小摩擦的導環結構，具有運行可靠、平穩，響應快，靈敏度高等特性；同時采用PWM驅動比例電磁閥門，使得穩壓過程更加快速，平穩，過沖小。
采用外控PLC信號、RS232/RS485信號，開啟/關閉比例電磁閥門先進功能，使得實現真空系統的自動化成為可能。為適應真空設備自動化技術，并集成了強大的繼電器觸點控制、串行通訊、真空模擬量等擴展功能。
特別適用于真空應用設備真空測量為1×105Pa～1×10-5Pa，穩定壓力(真空)為1～5×10-3Pa。
◆ 技術參數：
* 規管型號：ZJ-27
* 比例電磁閥型號：ZDT-2
* 測量范圍：5～1×10-5 Pa
* 穩壓(真空)范圍：1～5×10-3Pa
* 壓力(真空)穩定精度）：±3%
* 控制路數：2路可擴展至4或8路
* 控制范圍：2.5×10 3～1×10 -4Pa
* 控制精度： ± 1%
* 控制方式：繼電器觸點輸出，負載能力AC220V/3A (或DC28V/3A)無感負載
* 去氣方式： 焦耳去氣
* 儀器采樣時間： 1S
* 電源：90-260V/50Hz或220V ± 10% 50Hz
* 功耗：40W
* 重量：5Kg/4Kg （視機箱尺寸而定）
* 機箱尺寸：240×88×280 或 480×88×280
265×119×280 或480×119×280 （寬×高×深）
◆ 性能特點：
* LED綠屏數字顯示
* 快速、平穩的穩壓過程
* 穩固的一體式比例電磁閥門
* 寬廣的測量范圍
* 快速的反應速度
* 微處理器修正規管非線性，減少了測量誤差
* 精密真空信號放大電路，穩定的零點和滿度
* 寬廣的穩發射回路，自適應調節穩定電離規發射電流
* 全量程自動切換，無需手動換檔
* 超量程自動保護，不會因系統突然曝露大氣而損壞規管。
* 光電隔離，數字濾波，優異的抗干擾能力，穩定、可靠的真空測量
* 功能化、模塊化結構設計
* 點控或區域控制，控制上、下限區間任意設定
* 控制點掉電（失電）保護，記憶功能。
* 簡化功能按鍵，操作十分簡單，不會因操作失誤而損壞規管或儀器。
* PVC 彩色面板，外型美觀大方
◆ 選配擴展功能及選件：
* 選配功能:0～5/10V /10mV， 0/4～10/20mA 等真空度摸擬量輸出
* 選配功能: RS232 、RS485等單向或雙向接口輸出
* 選配功能:打印機及接口
* 規管接口選件：15.5外徑玻規；15.5外徑金屬直管 DN16/25/35CF ;DN10/16/25/40KF等不同接口
* 線長選件:3米/5米/10米/15米/20米/25米/30米......最長至50 米。
———————————————————————————————————————————
上海華巖儀器設備有限公司供應ZDC-I自動壓強控制儀ZDC-1
◆ 概述：
ZDC-I系列壓強控制儀既是高度智能化的一臺中量程真空真空測量儀器，又是自動完成充氣并恒定真空設備壓力(真空)的控制儀器。
基于真空測量儀器，具有與ZDK-Ⅲ型系列真空計所有技術參數及性能特點。
基于壓力(真空)的控制儀器，可實現某些特殊工藝要求的真空設備，需充入一種或幾種氣體并在最短時間內達到穩定值，且保持穩定。該壓力(真空)的控制儀器采用我公司潛心研制并專有的比例電磁閥門作充氣執行元件。是目前國內唯一擁有該項技術。該比例電磁閥門采用特別的錐形截面鐵芯、極小摩擦的導環結構，具有運行可靠、平穩，響應快，靈敏度高等特性；同時采用PWM驅動比例電磁閥門，使得穩壓過程更加快速，平穩，過沖小。
采用外控PLC信號、RS232/RS485信號，開啟/關閉比例電磁閥門先進功能，使得實現真空系統的自動化成為可能。為適應真空設備自動化技術，并集成了強大的繼電器觸點控制、串行通訊、真空模擬量等擴展功能。
特別適用于真空應用設備真空測量為50～1×10-3Pa，穩定壓力(真空)為9～5×10-3Pa。
◆ 技術參數：
* 規管型號：ZJ-10
* 比例電磁閥型號：ZDT-2
* 測量范圍：50～1×10-4 Pa
* 穩壓(真空)范圍：9～5×10-3Pa
* 壓力(真空)穩定精度）：±3%
* 控制路數：2路可擴展至4或8路
* 控制范圍：10～1×10 -3Pa
* 控制精度： ± 1%
* 控制方式：繼電器觸點輸出，負載能力AC220V/3A (或DC28V/3A)無感負載
* 去氣方式： 轟擊去氣
* 儀器采樣時間： 1S
* 電源：90-260V/50Hz或220V ± 10% 50Hz
* 功耗：40W
* 重量：5Kg/4Kg （視機箱尺寸而定）
* 機箱尺寸：240×88×280 或 480×88×280
265×119×280 或480×119×280 （寬×高×深）
◆ 性能特點：
* LED綠屏數字顯示
* 快速、平穩的穩壓過程
* 穩固的一體式比例電磁閥門
* 精密真空信號放大電路，穩定的零點和滿度
* 寬廣的穩發射回路，自適應調節穩定電離規發射電流
* 全量程自動切換，無需手動換檔
* 超量程自動保護，不會因系統突然曝露大氣而損壞規管。
* 光電隔離，數字濾波，優異的抗干擾能力，穩定、可靠的真空測量
* PVC 彩色面板，外型美觀大方
* 功能化、模塊化結構設計
* 點控或區域控制，控制上、下限區間任意設定
* 控制點掉電（失電）保護，記憶功能。
* 簡化功能按鍵（僅測量、去氣按鍵），操作十分簡單，不會因操作失誤而損壞規管或儀器。
◆ 選配擴展功能及選件：
* 選配功能:0～5/10V /10mV， 0/4～10/20mA 等真空度摸擬量輸出
* 選配功能: RS232 、RS485等單向或雙向接口輸出
* 選配功能:打印機及接口
* 規管接口選件：15.5外徑玻規；15.5外徑金屬直管 DN16/25/35CF ;DN10/16/25/40KF等不同接口
* 線長選件:3米/5米/10米/15米/20米/25米/30米......最長至50 米。

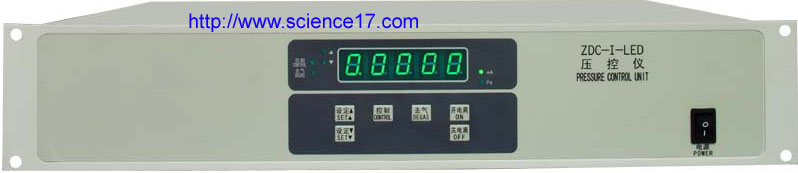

ZDT-2電磁微調閥 （480×88）外形圖 （480×88黑）外形圖
|
