上海華巖儀器設備有限公司供應TC-3850/TC-4850爆破測振儀TC3850/TC4850
TC-3850 型爆破測振儀 產品簡介
TC-3850是第二代爆破測振儀系列產品。主要用于爆破、工程環境、建筑、交通運輸、機械等領域的各種振動測試過程中的數據記錄與分析。
性能優勢
可直接連接速度、加速度等各類傳感器，現場無需布線，軟件設置采集參數，無需撥碼。
4節5號堿性干電池供電，可連續工作30小時以上，具有掉電后數據保護功能。 ( 特別提醒：請不要使用碳性電池和充電電池，儀器長期不使用時，請將內部電池取出，避免電池因發生液漏而導致電路板燒損。)
具有USB數據輸出接口。
振動分辯率達0.0016cm/s，讀數精度0.5%，內置時鐘自動記錄振動發生時刻。
信號存儲可分為八段，能自動記錄八次振動波形，有效避免誤觸發。
觸發電平設置：為滿量程的1%～99%，最小步長1% (0.026cm/s) 。
三維振動同步記錄，三矢量合成分析，薩道夫斯基公式回歸和安全判據等分析。
具有頻率譜、功率譜、相關譜等分析，微積分、傳遞函數等數字信號處理。
技術指標
通 道 數： 2通道/3通道/4通道可選,各通道全并行采集
采樣長度： 每通道16k樣點／段×8，最大128k樣點／段 可選
采樣速率： 1kHz～200kHz 8檔可選，A/D分辨率12bit（滿量程的1/4096）
量 程： ±0.4V，±2V，±20V分三檔可選
軟 件： 全中文界面軟件，支持Win98/2000/NT/XP系統
尺 寸： 15cm×11cm×4.5cm
重 量： 0.8 Kg
選配傳感： 速度傳感器（頻響5-500Hz）；加速度傳感器（頻響0.2-2kHz） 等
軟件分析功能
速讀參數：能快速瀏覽和讀取各通道采集信號數據最大值、主頻、波形、采樣參數等信息
顯示方式：各通道波形可疊加顯示，也可進行單獨顯示。
波形縮放：波形可截圖放大, 也可對縱橫方向單獨進行放大和收縮,所見即所得
數據分析方法：FFT分析、功率譜分析、一階積分，一階微分等
安全判據功能
矢量合成功能
薩道夫回歸，安全振速預測
打印及保存：軟件自帶規范報表,用戶只需簡單填寫即可進行打印或保存

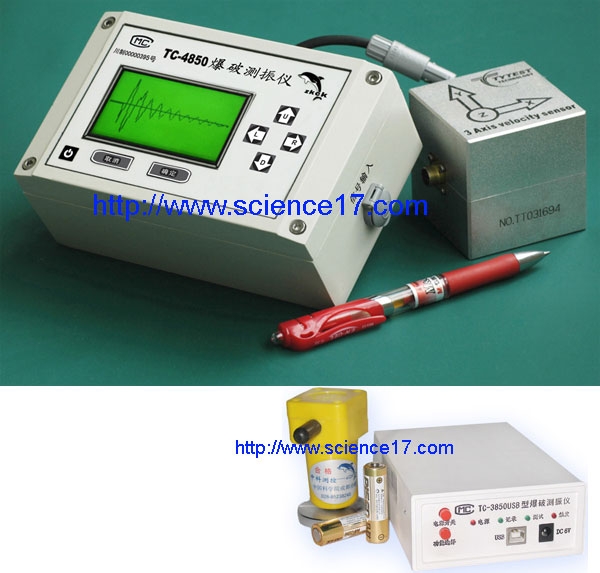

型號：TC-4850爆破測振儀 帶液晶屏顯示 ，X,Y,Z三向傳感器和測振儀
當前國內最高水平的爆破測振儀 TC-4850 是我司最新獨立研發的第三代爆破測振儀系列產品（即原TC-3850爆破測振儀升級產品）。主要用于記錄與分析爆破產生的振動信號。
本產品獲國家計量器具生產許可證CMC證書（詳見網站首頁-關于我們），使用該儀器測試具有合法性。
廣泛應用在公路、鐵路、橋梁、大壩、建筑、隧道、石場、礦場、定向拆除等有爆破需要的工程現場。同時也被國內各大專院校、科研院所和監理方用于科研教學和爆破環境監理評估。
產品特性
· 功能集成化： 自帶嵌入式計算機模塊，自帶液晶屏（128*64點陣）顯示
優 勢： 儀器高度智能化，可在儀器上直接現場設置參數；采樣后能立即預覽最大值、頻率及波形等信息，無需外接電腦支持
· 三矢量傳感器： 配備X, Y, Z三方向一體的高質量傳感器，并有與之相匹配的三矢量合成分析軟件
優 勢： 現場傳感器安置與測量后讀數都很方便
· A/D 分辨率： 16位高精度記錄
優 勢： 量化臺階可精細到1/65536
· 量 程： 0.001cm/s-35.4cm/s
優 勢： 能完全涵蓋爆破振動所需全部量程，無需再另設量程
· 大容量存儲： 可連續記錄并儲存128段～1000段數據，共128M存儲空間
優 勢： 用戶可根據需要自行分段，靈活分配；并從根本上徹底消除了因誤觸發造成的數據丟失
· 儀器頻響范圍： 0-1000Hz
優 勢： 能完全覆蓋工程爆破所需的頻段
· 觸發記錄： 直接輸入被測信號的物理量值
優 勢： 使用者能根據自身測試需要，直接輸入速度、電壓等物理量值進行測量。更方便、更直觀
· 信號輸入/ 輸出接頭： 航空接頭
優 勢： 接插的可靠性更高；抗干擾能力更強；接插方便快捷；防塵防霉、堅固結實；使用壽命更長
· 數據通信接口： 標準USB2.0接口
優 勢： 數據輸出方式更快捷，接口更通用
· 供 電： 內置可充電鋰電池（充電器自重僅50g）
優 勢： 供電時間延長至60個小時。
· 安 全： 儀器為全密封鑄鋁外殼
優 勢： 堅固、防塵、防潮，適合各種惡劣工程爆破環境
主要技術/服務指標
· 通 道 數：3通道并行采集
· 采 樣 率：1kHz~50KHz ，多檔可調
· 直流精度：誤差小于0.5%
· 讀數精度：達到1‰
· 工作溫度：60 ℃
· 尺 寸：168mm * 99mm * 64mm
· 重 量：1Kg
· 保 修 期：免費質保二年
TC View 軟件( TC-4850 配套軟件，隨機贈送 )功能
· 兼 容 性：TC View 是基于Windows操作系統開發的TC-4850系統測試軟件
· 速讀參數：能快速讀取各通道最大值、主頻、波形、采樣參數等信息
· 顯示方式：各通道三個方向波形線可疊加顯示，也可單獨顯示單個方向波形。
· 波形縮放：可框選放大,整體收縮,也可單獨對X,Y 方向波形進行放大、壓縮，所見即所得
· 多種分析方法：FFT分析；功率譜分析；一階積分；一階微分；矢量合成等
· 安全判據功能：直接與國家標準規定進行對比，超越國標的系統用紅色標明警示
· 薩道夫回歸，安全振速預測
· 打印及保存：生成報告能立即打印或保存，支持Word 編輯及圖表輸出

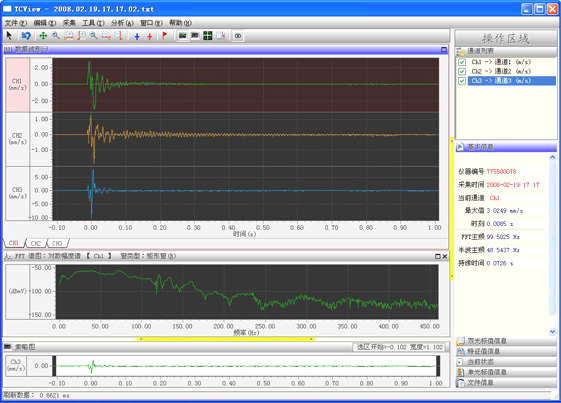

TC View 數據分析軟件主界面圖
TC-4850型爆破測振儀標配全套含：爆破測振儀、速度傳感器（單向或三矢量）、信號采集線、多功能數據
線、鋰電池充電器、軟件光盤、說明書、合格證、質�？�、儀器箱。
特殊配置另議
附:新老產品對比( 新型號：TC-4850,簡稱4850 ；老型號：3850）
研發時間: 4850: 2007年; 3850: 2003年.
顯 示: 4850: 自帶嵌入式計算機模塊,液晶顯示信號波形、主頻及最大值,現場靈活設置采集參數,無需電腦支持.
3850: 現場必須另外配置電腦,否則儀器無法工作.
電腦接口: 4850: USB2.0并行接口,數據通訊效率高;
3850: RS-232串行接口,數據通訊效率慢
量化精度: 4850: 16位A/D,無需量程設置;
3850: 12位A/D,需要對量程進行設置.
記錄容量: 4850: 128 M,最大記錄1000段采樣數據,每段128K 采樣率
3850: 128 K,最大記錄8段采樣數據,每段16K采樣點.
供 電: 4850: 內置可充電鋰電池,帶欠壓提示,連續工作 60小時;
3850: 4節5號電池供電,連續工作20小時左右.
綜合評價: 4850: 性能達到目前國際先進水平,性價比高;
3850: 性價比一般.
|
