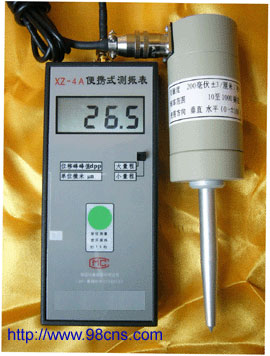

XZ-4A XZ-4B型便攜式數字測振表 一、用途說明
XZ－4A型測振儀是一種便攜式測振儀器。它是由磁電式速度傳感器和具有峰值檢波功能的3 位半液晶數字表組成，并直接顯示被測機械振動的位移振幅峰-峰值（μm）。由于它具有體積小、不需外接電源、工作穩定可靠、讀數直觀等特點，因此特別適合于電力、化工、輕工、冶金系統的汽輪發電機組、電動機、壓縮機及泵類等設備的現場流動性振動檢測。
XZ-4A XZ-4B便攜式數字測振表 1． 整機性能：
（1） 位移峰-峰值振幅測量范圍：0.1μm-1999μm , 分200、2000μm兩檔.
（2） 頻率范圍：10Hz-1000Hz
（3） 環境條件：溫度：0℃-40℃, 相對濕度 <85%
（4） 測量基本誤差：在環境溫度20℃±5℃的條件下，按幅頻特性曲線修正，測量誤差不大于10%
（5） 電源：表內裝有一節6F22-9V積層電池，可連續工作40小時以上
2． CS-CD-4型磁電式速度傳感器性能：
（1） 速度靈敏度：200mV/(cm.s-1)±3%(160Hz)
（2） 頻率響應：10Hz-1kHz (10Hz下降不大于15%，1kHz下降不大于10%，共振峰小于10%)
（3） 幅值線形度： ±3%
（4） 溫度范圍：-20℃-100℃（每變化1℃，靈敏度變化0.2%）
（5） 動態范圍：最大位移:2000μm(峰-峰) 最大速度:30cms-1(峰值) 最大加速度:10g
（6） 固有頻率：10±0.5Hz
（7） 相頻特性：高于15Hz相角不一致性小于5o
（8） 耐震試驗：抗沖擊能力不小于100g
（9） 輸出電阻：約1kΩ（與外殼絕緣）
（10） 外型尺寸：Φ41×87㎜ 重量：0.32kg
XZ-4A XZ-4B便攜式數字振動表 二、工作原理

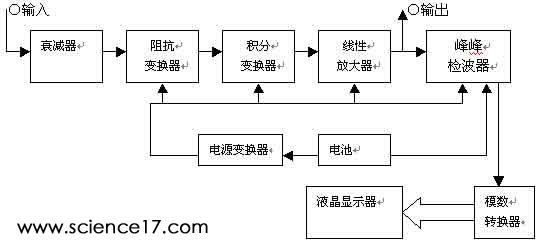

測振表將磁電式速度傳感器送來的與振動速度成正比的電信號進行阻抗變換、積分、線形放大、正負峰值檢波、模/數轉換，最后得到與振動位移成正比的數字量，由液晶顯示器顯示被測振動的振幅值。電路如圖所示：
四、按鍵開關功能：
測定時按下綠色測定按鈕，放開后讀數保持約15秒后自動斷電。 根據被測量的大小選擇適當量程。
XZ-4A XZ-4B型便攜式數字測振儀 五、使用方法：
1． 用兩端帶有插頭的專用導線連接傳感器與測振表的輸入端
2． 傳感器的用法：將頂桿擰入傳感器螺孔內，并用螺母鎖緊。手握傳感器外殼，頂桿壓在被測振動物體上，只要保持頂桿與振動體間不脫離，且握緊傳感器不晃動即可。如果長時間檢測，建議使用我廠生產的XZ-4型磁座固定。
3． 當被測振動頻率在10Hz--15 Hz之間時，此時傳感器靈敏度下降，需對讀數進行修正，實際振幅值A(chǔ)應等于表的顯示值A(chǔ)表乘以修正曲線上修正系數K。 即
A=A表×K
修正曲線附在說明書的末頁上，修正曲線是每臺儀器在出廠前在校準振動臺上經過仔細標定描出的，查時，先在橫坐標上找到被測頻率的數值，則曲線上對應的縱坐標即為修正系數值。
4． 當需要觀察振動波形時，可將測振表的輸出接到示波器上。
5． 電池的更換：當屏幕的左角出現"←"符號時，表示電池電壓不足，應予更換新電池。方法是將測振表背面打開，換上一新的9V積層電池。
XZ4A XZ4B便攜式數字測振表 六、注意事項：
1． 傳感器和測振表拿放要穩妥，謹防摔碰。注意防潮、防塵、防強磁場及腐蝕。
2． 每一測振表附有相應的修正曲線，應妥為保存。
3． 儀器發生故障，不要隨意拆修，請送回我廠，如屬產品質量問題，免費保修一年，過保修期，酌情收取修理費。
XZ－4A XZ－4B數字測振儀 七、儀器配套：
XZ-4A型測振表 1塊
兩端插頭引線 1條
CS-CD-4型傳感器 1個
使用說明書（附修正說明書） 1本
鎖緊螺母 1個
XZ-4磁座 1個
測振頂桿 1 個
——————————————————————————————————————————

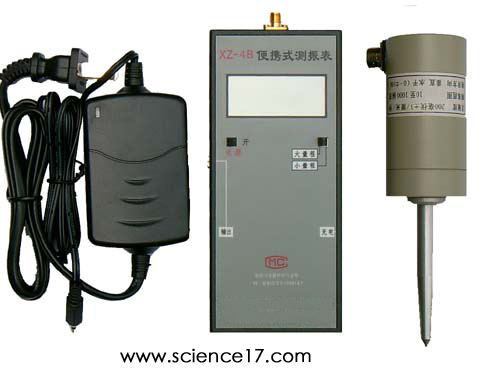

XZ—4B型數字式便攜測振表 說明書
我所新推出的XZ-4B型便攜式測振表與我所原XZ-4A型產品基本性能完全相同，只有以下幾點變動： ① 采用結構緊湊的鋁制外殼，具有更好的機械強度與屏蔽功能。
② 采用四節鎳氫可充電電池供電,附專用充電器一個。電壓低時，請通過充電插孔充電，充電器指示燈由紅變綠，充電結束。
③ 根據用戶意見去掉原20.00μ一檔。
|
