上海華巖儀器設備有限公司供應CUT-206振動分析儀
一、產品概述
CUT-206振動分析儀主要用于測量、分析和診斷工業領域中的大型旋轉設備（如汽輪發電機組、水輪發電機組、壓縮機組、燃?xì)廨啓C(jī)、風機和水泵等設備）在升降速（啟停狀態）和正常運轉情況下振動數據的采集、振動情況的在線監測。具有豐富的在線振動情況分析手段。該儀器配置靈活，可多臺儀器組成網絡化測量系統，實現數據在PC機上的分析與打印輸出。儀器操作簡單方便，可作為振動運行人員振動監測，專業人員振動故障診斷、動平衡的有效工具，確保機組安全、穩定地運行。
二、功能特點
Ø 可以同時對6個通道的振動數據進行并行采集：在6通道并行采集時其采樣頻率最高可達到250KHz。
Ø 可提供12種振動監測、分析圖表：棒圖、數據列表、時域波形、頻譜圖、軸心軌跡、波德圖、趨勢分析圖、極坐標圖、軸中心線位置圖、層疊圖、瀑布圖、多點歷史趨勢曲線等。
Ø 可通過網絡接口與PC機直接通訊（還可多臺儀器組成網絡化測量系統），實現數據在PC機上的分析與打印輸出。
三、組成及技術指標
1．信號輸出：6路振動信號可配接電渦流傳感器
磁電式速度傳感器或加速度傳感器
1路鍵相信號
2．測量范圍：轉速范圍：30～10000轉/分，誤差<±1轉/分
振幅范圍：位移：0～1000μm（峰峰值）
振動速度：0～100mm/s （RMS）
振動加速度：0～100mm/s2 （半峰值/RMS）
相位：0～3600
3．頻率響應：3HZ～1KHZ
4．測量精度：A/D采樣分辨率：16位
采樣頻率：所有通道同步采樣，最高采樣頻率：250KHz
FFT頻率分析：1024點
5．顯示：計算機屏幕，畫畫刷新<2S
6．接口：網絡接口
7．工作電源：AC220V/50Hz ±10%
（電源適配器24V DC,1.8A）
8．外形尺寸：210×75×150mm （寬×高×深）
四、系統組成

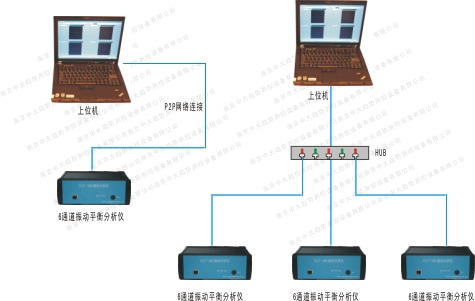

1臺筆記本電腦（或臺式上位機），可通過網絡連接1臺或多臺CUT-206采集器，構成監測分析系統，如圖1.1、圖1.2所示：
————————————————————————————————————————————————
上海華巖儀器設備有限公司應該CUT-51超聲波測厚儀
一、產品概述

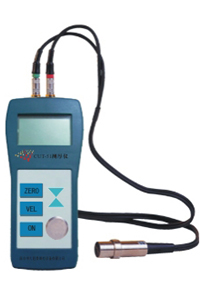

CUT-51超聲波測厚儀是集當代科技電子技術和測量技術于一體的、先進的無損檢測儀器。它采用微電腦對數據時行分析、處理、顯示，采用高度優化的測量電路，具有測量精度高、范圍寬、操作簡便、工作穩定可靠等特點。主要用于測量船體、油氣管道、高壓容器、鍋爐等的壁厚以及大面積板材厚度，也可以對生產設備中各種管道和壓力容器進行監測，監測它們?cè)谑褂眠^程中受腐蝕后的減薄程度。被測材質可以是以鋼為代表的金屬材料，也可以是塑料、尼龍等非金屬材料，可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
二、主要功能
1. 顯示功能：具有顯示測量壁厚/板材厚度的功能。
2. 低電壓指示功能：具有低電壓檢測功能，當電壓不足時，具有低電壓指示符號。
3．非線性自動補償：具有非線性自動補償?shù)墓δ�，利用�?jì)算機軟件對探頭非線性誤差進行修正，提高測量精度。
4. 自動關機：在待機1分鐘后自動關機
三、基本技術參數
1. 測量范圍
平板測量范圍：1.2mm～225.0mm （鋼）
管材測量下限：Φ20mm×3.0mm
2. 工作頻率：5MHz
3．分辨力：0.1mm
4. 聲速調節范圍：1000-9999m/s
5. 顯示方式：四位數字LCD顯示
6. 額定工作電壓：DC 9V
7. 工作電流：<20mA（9V）
8. 被測物表面溫度：-10℃～60℃
9. 重量：300克
|
