我公司的3850型爆破測振儀是新一代的智能化儀器，參數設置全部由電腦程控調整，使用簡單方便，現將各項參數的調整作以下詳解：

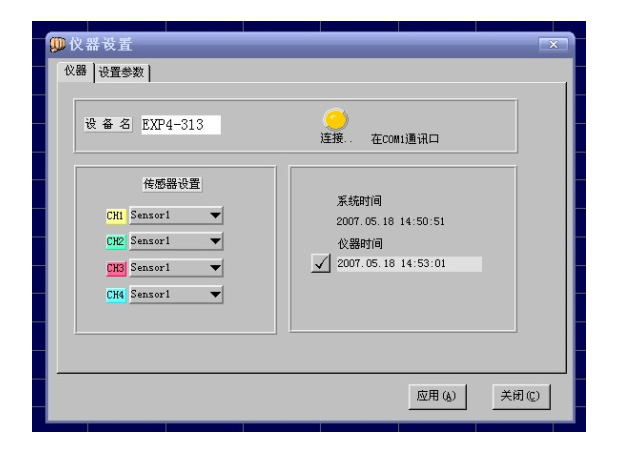

儀器聯接妥當后，點擊軟件界面中的“設置”按扭，進入設置界面：
1、設備名
當計算機和儀器通迅正常時，這里會讀出儀器的出廠編號，在實際的使用中，測試前先分配好被測點與測試儀器的對應關系，保證數據的科學嚴謹。
2、傳感器設置
這里我們是以4通道的儀器為例，這里就有4個通道可作設置（2通道的儀器就只有2個通道可設，3通道只有3個通道可設），點擊各通道后面的下拉圖標，將會出現之前輸入的傳感器列表（參產品說明書P15-設置傳感器章節），從中選定測試任務中各儀器所配接的傳感器，從而確保數據的準確性。
推薦的使用方式：用戶可將手中的傳感器進行分配，與儀器一一對應使用，
如：
儀器號：EXP3-999；
對應傳感器：CH1，垂直向05#傳感器；
CH2，水平向03#傳感器；
CH3，水平向06#傳感器；
這樣使用的優勢在于：對于資質、數據嚴謹性要求較高的用戶，可對儀器作系統性標定，即通道與傳感器固定搭配，既有利于管理，數據的嚴謹性也很高。
3、時間信息
系統時間是指儀器所聯接的計算機的時鐘，儀器時間是指儀器內部的時鐘，由于儀器的數據存儲是以時間為文件記錄標記的，在儀器使用時，可將隨身的時間（如手機，手表等）與系統時間，儀器時間，三個時間進行較準，測試時記錄下爆破的時間，取回儀器后，只用在取數瀏覽中按照放炮的時間來尋找，即可迅速取得測試波形。
注意：在每次設置改動之后，一定要點擊一次“應用”按紐！這樣你的修改才會被儀器保存，應用完畢后，可關閉窗口，重新進入設置，查看修改是否已經被保存。

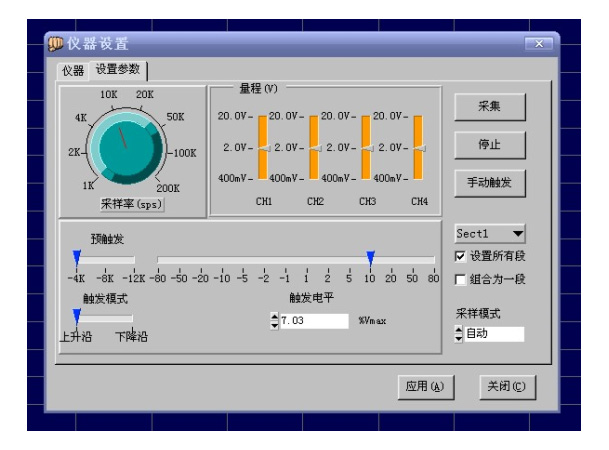

點擊“設置參數”標簽欄，進入?yún)?shù)設置界面：
1、采樣率：（sps）
采樣率的單位sps，即樣點數/秒，它是儀器在對信號波形進行描繪時，每秒勻速取樣點數的指標。如：設置10K的采樣率，對應的儀器就是每秒勻速采集記錄10000個樣點，這里的K=1000。采樣率的設置，關系到還原被測震動信號的精度及峰值的捕捉，對采樣率的設置，要注意以下幾點：爆破振動的頻率一般為5Hz-150Hz，為保證精度，如1Hz的信號用50-100樣點描繪，則對樣采樣率為1K至15K，對應儀器參數，常用采樣率為4K和10K兩檔；用戶在考慮足夠的精度時，還應注意單段記錄的時間長度，儀器單段的總記錄長度為16K樣點，設置采樣率4K時，可記錄4秒，設置采樣率10K時，可記錄1.6秒。
2、量程
儀器量程共分三檔，±20V，±2V，±0.4V，以我們常用速度傳感器為例，對應的可記錄的最大值為71.4cm/s，7.14cm/s，1.54cm/s。量程的設置，關系到儀器對振動幅值測量的精度。儀器的精度為12bit，即可將量程劃分為4096個刻度，量程越小，刻度值越精細，所以在信號采集的時候，我們可以先預估一下測點位置的振動值，再選擇適應的量程，這樣既能有效的保證數據的有效采集，也能保證數據的精度。
3、觸發電平
設置觸發電平的意義在于給出儀器一個記錄的起始值，當信號大于我們設置的這個值時，儀器便對信號進行記錄，并保存于儀器中。在設置該參數時，要注意以下幾點：首先要對被測信號的值進行預估，在選定量程后，對于20V量程，可設置至最低，即0.78%（手工輸入）；對于2V量程，為防止干擾信號的觸發，可適當提高最低觸發，但也不能太高，防止取不到數據，推薦設置為4%左右，實測中，抗干擾能力相當好；對于小量程0.4V檔，不推薦使用3%以下，因為傳感器和儀器的干擾很容易誤觸發儀器，所以可將觸發電平適當提高，推薦使用6%~7%，捕捉信號靈敏，抗干擾能力好。
4、預觸發
預觸發請詳見說明書P23。工程單位一般對此處不用設置，使用默認-4K。
5、觸發模式
上升沿觸發：波形上升中觸發；下降沿觸發：波形下行中觸發，可不作設置，默認。
6、采集，停止，手動觸發
功能使用參見說明書P23。這里需要說明一下，除了作普通的聯接測試外，手動觸發還可用于連續振動的檢測。在用于連續檢測時，先將觸發電平設至100%，這樣儀器怎樣也不會自動觸發，可將傳感器安裝在被測目標上，待至工作勻態后，使用手動觸發來進行數據的采集，效果非常好。
7、設置所有段
不推薦更改，請確保此項后面的框中有“√”符號。
8、組合為一段
該功能主要用于需要記錄時間較長，或記錄精度要求較高的情況，它是將原有的8段采集的樣點數組合到一段中，這樣可獲得更長的記錄時間或更高的記精度（見說明書P8-速查表）。但這樣使用的痹病是一旦誤觸發，儀器只作一次記錄，無法保證信號的有效捕捉，測試風險較大。
9、采樣模式
兩種模式：手動/自動，推薦為默認設置，自動模式。
|
