配套傳感器
|
本公司制造的MP系列電磁式・磁電式傳感器、 LG系列光電式傳感器、RP系列旋轉編碼器等
|
|
輸入阻抗
|
10 kΩ 以上（ 在100kHz 時）
|
|
輸入通道數
|
雙通道
|
|
輸入放大形式
|
AC/DC（切換式）
|
|
測量方式
|
周期運算方式：門運算方式（切換式）
|
|
轉速直讀運算功能
|
系數設定范圍：0.0001 ～ 99.999
|
|

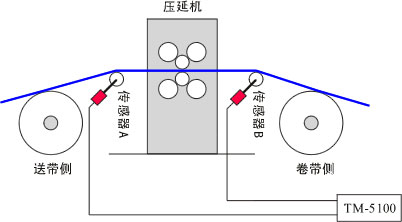

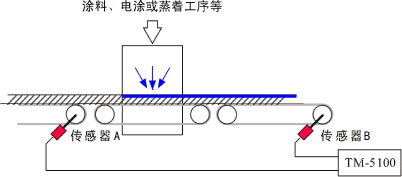

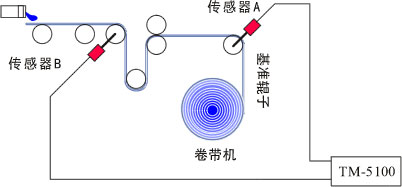

雙通道運算功能
|
差＜B - A＞、比＜（B / A）x 100＞、変化率＜（B - A／A）x 100＞
|
|
旋轉方向測量功能
|
在使用兩相旋轉編碼器時，用極性顯示器來顯示旋轉方向
|
|
主顯示部
|
綠色7段LED
顯示范圍：0 ～ ±999999 （0.00 ～ 9999.99％）
|
|
副顯示部
|
LCD模塊
顯示字符 16 字符×2 段
|
|
信號輸入部
|
輸入阻抗：10 kΩ 以上（在100 kHz 時）
|
|
AC（交流）放大器
|
信號波形：正弦波或矩形波
信號電壓量程：正弦波 0.2 ～ +45 Vrms、矩形波 0.6 ～ 63 Vp-p
信號頻率量程：1 Hz ～ 100 kHz
|
|
DC（直流）放大器
|
信號波形：脈寬 4 μs 以上的矩形波
信號電壓量程： Hi 電平 +4 ～ 30 V、Lo電平 -1 ～+1 V
信號頻率量程： 0.0006 Hz ～ 100 kHz
|
|
比較器功能
|
設定段數： 2 段
量程： 0 ～ ±999999
輸出項目：UPPER／GOOD／LOWER
輸出形式：半導體繼電器觸點（DC 30 V、0.1 A）
|
|
模擬信號輸出
|
變換方式：12 bit D/A 方式
電壓量程：0 ～ ±10 V／F.S（ F.S 為滿量程，可任意設定 ）
|
|
BCD輸出
|
正・負邏輯（可切換）、 6 位并行
輸出形式：集電極開路輸出
|
|
RS-232輸出
|
波特率： 2400、4800、9600 bps
|
|
傳感器用電源
|
DC 5 V ± 0.25 V （最大 150 mA） A和B通道的總和
DC 12V ± 0.6 V （max 150 mA） A和B各個通道
|
|
電源
|
AC 100 V ～ 240 V 50/60 Hz 45 VA
|
|
使用溫度范圍
|
0 ～ 40℃
|
|
使用濕度范圍
|
-10 ～ 55℃
|
|
濕度范圍
|
最大95 %�。ǖ荒芙Y(jié)露）
|
|
外形尺寸
|
144 (W) × 72 (H) × 210 (D) mm
|
|
重量
|
約 1.5 kg
|
