測量部
|
量程
|
0.1 ～ 9998 m/min (速度測量)
1 ～ 9998 r/min（轉速測量）
量程溢出（999.9 以上）閃爍顯示
注）顯示值在量程溢出時閃爍，可檢測到約1500 m/min。但超過該測量值時便無法保證顯示。
|
|
精度
|
± 1個讀數
|
|
測量時間
|
0.1秒（反復）
|
|
顯示器
|
紅色LED 4位，2通道（消零）
|
|
數據同步
|
用本體上同步開關或外部接點輸入，SIG 1、SIG 2分別獨立
|
|
脈沖輸出
|
晶體管輸出（開式集電極） 600脈沖 / 1轉，負邏輯，脈沖寬度約 0.5 ～ 1.2 μs
|
|
外部信號輸入
|
在外部傳感器連接端子上，接上外部傳感器 EC-091（選購件）
|
|
檢測部
|
產生的脈沖數
|
300脈沖 / 每轉，狹逢投光方式
|
|
發光源
|
紅外發光二極管
|
|
受光元件
|
光敏晶體管
|
|
允許負荷
|
軸向 5 kg、徑向 5 kg
|
|
軸承壽命
|
2 × 107 r/min・h （在規定的最大負荷時）
|
|
一般規格
|
電源
|
五號電池3節（20℃連續使用為20小時），在3.3 V時電池警報燈亮
|
|
消耗電流
|
最大 100 mA （電源電壓 4.5 V）
|
|
使用溫度范圍
|
0 ～ 45℃
|
|
保存溫度范圍
|
-10 ～ 60℃
|
|
外部接點輸入耐電壓
|
輸入端子 - 電路的COM 間， DC 300 V 1分鐘之內
|
|
絕緣電阻
|
框體 – 電路的 COM 間， 100 MΩ 以上（用DC 500 V搖表測量）
|
|
外形尺寸
|
38 × 60 × 162 mm、安裝夾具上有孔（4 - M4， 深8）
|
|
重量
|
約 430ｇ（包括電池，但不包括周速環）
|
|

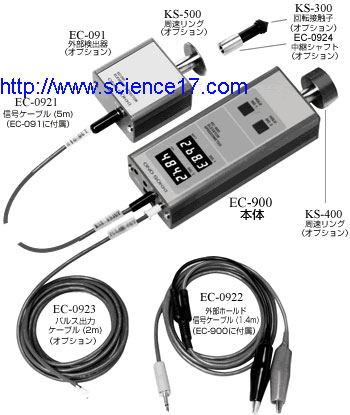

附件
|
EC-0922 外部同步用信號線（約1.4 ｍ） 1 組（2根）
EC-0925 攜帶盒
六角扳手（對邊 1.5 mm）
五號干電池3節
|
|
選購件
|
EC-091 外部傳感器
EC-0923 脈沖輸出用信號線（約2 m）
EC-0924 轉速接觸桿用中繼軸
EC-001 外部同步信號檢測開關
KS-300 轉速接觸桿
KS-400 周速環，15mm寬
KS-500 周速環，2mm寬
|
