上海華巖儀器設備有限公司供應QBJ-3C2型智能轉速監測儀/QBJ-3C型智能轉速測量儀
QBJ-3C2 型智能轉速監測儀
一、概述
QBJ-3C2型智能轉速監測儀配用CS-2型傳感器實現旋轉機械轉速測量,零轉速測量,以及反轉速測量。該儀表是采用高檔單片微機構成轉速測量系統，在設計中把計算機和儀表融為一體，并充分注意硬件和軟件的有機結合和統一，發揮軟件編程靈活、易變的特點，并且有測量范圍和報警值任意設定功能，可滿足1槽或3槽、30～120齒等不同的被測條件，有零轉速報警功能，有反轉報警功能，用戶可根據不同的條件選擇最適合的功能。該儀表使用方便,可靠性高,帶軟硬件看門狗電路是測量轉速的最新一代儀表，它適用于電廠汽輪機、工業汽輪機、水泵、風機的轉速測量要求。QBJ-3C2型智能轉速監測儀可分為盤裝和掛壁式二種，供用戶選擇。
|
二、技術指標
測量范圍：0～10000r/min(任意設定)
測量精度：0.1%
顯示采樣時間：4次/秒
報警采樣時間：0.1秒
輸入波形：正弦波和方波
顯示方式：五位LED顯示器顯示
齒輪盤齒數：30～120齒任意設定或1槽、3槽 |
|
|
輸出標準：電流4～20mA，且與任意滿量程自動對應
最大值記憶功能
供電電源：AC220V±10%，50Hz
工作環境：儀表溫度-10℃～50℃
相對濕度≤80%
傳感器溫度-10℃～120℃可以測量正、反轉
報警、危險值用戶可通過面板鍵盤任意設定
設定值可保持五十年不變
盤裝表開孔尺寸：寬154×高78×深260(mm)
掛壁表安裝尺寸：長275×寬170×厚98(mm)

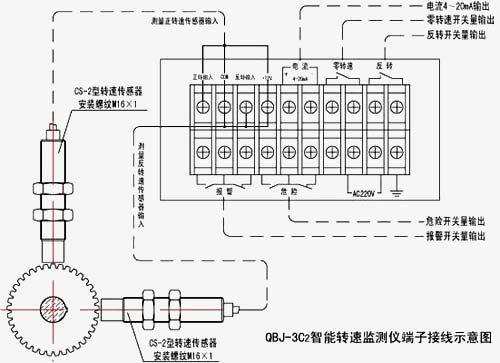

三、儀表端子接線示意圖
CS-2型轉速傳感器為有源三線制傳感器：
1、傳感器分別有標識正端輸入、負端COM、電源端(可適用于DC+12V～24V) |
| 2、旋轉機械設備需要測量正轉速用1個CS-2型傳感器；如果需要測量反轉速用2個CS-2傳感器
3、CS-2型傳感器可測量正轉或反轉,兩個傳感器可以互換，安裝時相夾角度90度,傳感器的端面垂直被測齒
輪面,安裝距離:1.0～1.5mm之間
4、齒輪材料要求:各種導磁鋼鐵材料均可
齒輪模數:1.5以上即可
5、測量對象:1槽、3齒、30～120齒(可由用戶自定)
6、傳感器安裝螺紋:M16×1
傳感器螺管長度L:60～200mm(可由用戶自定)
7、傳感器引出線均有標識:(正端輸入、負端COM、電源端DC+12V)應對應接入儀表端子
CS-2型轉速傳感器特點：
1、感應類鐵金屬目標物
2、數字電流沉輸出(集電極開路)
3、比磁電式傳感器有更好的信噪比
4、優異的低速性能和高速性能,0～100KHz以上輸出信號,幅度與轉速無關
5、抗電磁干擾
————————————————————————————————————————————
QBJ-3C 型智能轉速測量儀
一、概述
QBJ-3C型智能轉速測量儀配用CS-1型磁阻傳感器實現旋轉機械的轉速測量。該儀表是采用高檔單片微機構成轉速測量系統，在設計中把計算機和儀表融為一體，并充分注意硬件和軟件的有機結合和統一，發揮軟件編程靈活、易變的特點，并且有測量范圍和報警值任意設定功能，可滿足1槽或3槽、60齒、48齒、30齒等不同的被測條件，有轉速報警功能、危險報警功能，用戶可根據不同的條件選擇最適合的功能。該儀表使用方便,可靠性高,帶軟、硬件看門狗電路是測量轉速的最新一代儀表，它適用于電廠汽輪機、工業汽輪機、水泵、風機的轉速測量要求。QBJ-3C型智能轉速測量儀可分為盤裝和掛壁式二種，供用戶選擇。
|
二、技術指標
測量范圍：300～10000r/min(任意設定)
測量精度：0.1%
顯示采樣時間：4次/秒
報警采樣時間：0.1秒
輸入波形：正弦波和方波
顯示方式：五位LED顯示器顯示
齒輪盤齒數：30～120齒任意設定或1槽、3槽 |
|
|
輸出標準：電流4～20mA，且與任意滿量程自動對應
供電電源：AC220V±10%，50Hz
工作環境：儀表溫度-10℃～50℃
相對濕度≤80%
傳感器溫度-10℃～120℃
報警、危險值用戶可通過面板鍵盤任意設定
設定值可保持五十年不變
盤裝表開孔尺寸：寬154×高78×深260(mm)
掛壁表安裝尺寸：長275×寬170×厚98(mm)

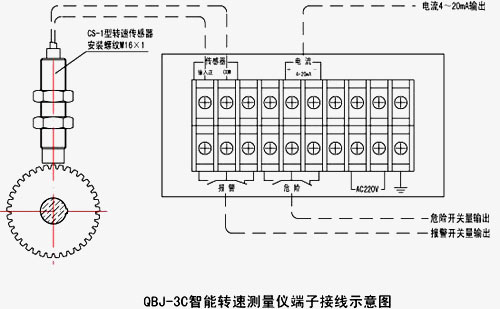

三、儀表端子接線示意圖
CS-1型轉速傳感器為無源二線制磁阻傳感器：
1、傳感器分別有標識正端輸入、負端COM、對應接入儀表端子即可
2、傳感器安裝時將端面垂直被測齒輪面,安裝距離:1.0～1.5mm之間 |
| 3、齒輪材料要求:各種導磁鋼鐵材料均可
4、齒輪模數:1.5以上即可
5、測量對象:1槽、3齒、30～120齒(可由用戶自定)
6、傳感器安裝螺紋:M16×1
傳感器螺管長度L:60～200mm(可由用戶自定)
7、如果需要測量轉子的反轉或零轉速,可選用本廠生產的QBJ-3C2型智能轉速測量儀
|
