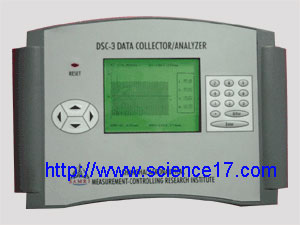

上海華巖儀器設備有限公司供應DSC3動態數據采集器
  　　 DSC-3便攜式動態數據采集器是我公司最新研制的新一代的產品，它適用于機械故障監測診斷及預測維修的數據采集。它能夠廣泛應用于冶金、化工、石油、礦山、電力、航空、航天和核工業等行業，適用于各類電動機、發電機、泵、風機、壓縮機、齒輪箱、煙機、燃汽機和機床等設備。
　　DSC-3便攜式動態數據采集器（簡稱“數采器”）不僅可以采集現場數據供計算機調用和分析，而且可在現場直接顯示采集信號的時域波形及譜圖，通過分析所采集到的振動信號的頻譜，可以對設備進行故障診斷。DSC-3數據采集器具有雙通道無相移采樣的特點，因此它不但可用于采集一般的振動信號的數據，還可以用來采集供設備結構傳遞函數分析所用的數據。DSC-3數據采集器專門設有與光電轉速傳感器相聯的接口，因此它還兼有轉速表的功能，轉速數據可隨采集的振動數據一起存入文件中，為故障診斷提供了一個重要的分析參數。
　　DSC-3數據采集器利用大規模集成電路將電荷放大器、程控放大器、抗混濾波器、A/D轉換器、液晶顯示器、大容量內存和單片機等集中在一個便攜式機箱中，供用戶現場使用，無需借用其它的電源設備，方便現場采集和分析信號。同時可使所采集的數據在關機后保存兩年以上。此外，采集的數據還可通過RS-232C串行通訊口傳送到PC機上作進一步、詳盡地分析與處理。而DSC-3數據采集器本身的大屏幕高反差液晶顯示屏可直接供用戶觀測信號的時域波形、頻譜圖、信號的有效值和峰―峰值等。并且DSC-3數據采集器還具有觀察軸心軌跡、測量轉速及將加速度信號轉換成速度或位移有效值等功能。DSC-3數據采集器的最高采集頻率為10KHz（單通道），輸入具有120dB的敏感范圍，70dB的動態范圍，內存容量可達4MB。
　　DSC-3數據采集器具有很強的中文人機對話功能，全中文的屏幕菜單（目錄）提示和較少的控制鍵就能引導操作者非常方便地設置參數和選擇測試項目。信號的預處理方式為不檢波和包絡檢波兩種，其中的包絡檢波對于故障特征為幅度調制信號的檢測與診斷極為有效。DSC-3數據采集器配有多種信號輸入插座，為用戶配接不同的傳感器提供了方便。功能豐富的數據文件管理方式能顯示出現有的文件數，剩余內存量，總內存容量和所存文件名字等信息。DSC-3數據采集器與DSC數據分析與管理軟件相配，即構成了一個完整的機械故障監測、診斷及預測維修系統。
　　模擬通道： 雙通道
　　輸入電荷量：10PC～5000PC
　　輸入電壓：±10mV～5V
　　聯接傳感器類型：加速度傳感器
　　速度傳感器
　　位移傳感器
　　或其它輸出信號為電荷或電壓的傳感器
　　電荷輸入端阻抗：100MΩ
　　電壓輸入端阻抗： 1MΩ
　　輸入動態范圍： 70dB
　　分析頻率： 0.1Hz～10KHz
　　信號處理方式：包絡檢波、不檢波
　　抗混濾波器通帶波動：0.2dB
　　過渡帶特性： 100dB/oct
　　采樣數據量：每通道可采1kw～16kw(2kB～32kB)分段可選
　　測量方式：單通道（分析頻寬0.2KHz、0.5KHz、1KHz、2KHz、5KHz、8KHz、10KHz分段可選）
　　雙通道（無相移。分析頻寬0.2KHz、0.5KHz、1KHz、2KHz、5KHz分段可選）
　　測轉速 范圍1～30000r/min
　　觸發方式：不觸發
　　A通道觸發（觸發電平為0.5V）
　　外觸發（轉速通道上跳沿觸發）
　　圖形顯示：320×240點陣高反差液晶顯示器（帶背景光）
　　顯示各種中文菜單（目錄）
　　時域波形（帶游標）
　　頻譜圖（帶游標）可做線性、對數、平均
　　軸心軌跡
　　控制鍵：16個，另有一個復位鍵
　　測量量：真有效值、峰值、峰—峰值、轉速、時域波形、頻譜
　　譜 分 析：200線（數采器），400線（計算機軟件）
　　頻譜平均
　　內 存 量：4MB
　　最大文件：大于200個
　　機內數據保存時間：大于兩年
　　通訊接口：RS—232C
　　電 源：6V4AH(6伏4安時)可充電池滿充電可連續工作4小時以上充電時間14小時（要求使用配套充電器）
　　重 量：約1.3Kg（包括電池）
　　尺 寸：320×100×70（最高）
　　機 殼：ABS
　　工作環境：
　　環境溫度：0～40℃
　　相對濕度：不大于80%
　　儀器周圍應無腐蝕性氣體
　　自動識別碼測量點的功能
　　溫度手動/自動輸入功能
　　具有動平衡功能
　　儀器具有自檢功能

實例：
　　將軍煙草集團有限公司濟南卷煙廠年底檢修設備，在檢修前一個星期，檢修技術人員采集了除塵風機2#軸承座的數據，從頻譜圖上發現風機軸承顯示出內圈故障頻率135.91Hz和它的14倍頻，但峰值不大，分別是1.95m/S2和2.47m/S2，較為正常，該設備轉速960r/min，主頻16Hz，軸承型號3620，滾珠直徑30mm，這樣低的轉速這個值是正常的。從1200Hz－2000Hz的范圍內，各單峰值不高，卻存在著一個較寬的頻帶，所有能量都包含在寬頻帶波峰內。再從時域波形中看，有明顯的周期性沖擊信號，其沖擊值大于20m/S2。通常情況下，沖擊值超過20m/S22或2g要引起注意，而這些沖擊信號大部分都超過25m/S2以上。因此懷疑2#軸承可能有故障：
除塵風機軸承時域圖和頻譜圖
　　（一） 內圈可能有裂紋；
　�。ǘ�） 軸承內外圈之間松動或軸承老化；
　　根據顯示的值和故障特征頻率值，他們認為可維持一段時間停產檢修。為了不影響生產，車間人員對設備進行了跟蹤檢測，并提前備好軸承，停產后卸開軸承座，發現軸承內圈已經斷裂。
　　在進行月度設備檢查時檢修技術人員發現，一臺風送風機噪聲較大，卷接包車間反映風量有時不足，用DSC-3動態數據采集器采集１#和２#;測點的數據，發現２#軸承已損壞，該設備轉速2900r/min，軸承型號22316，滾柱故障特征頻率124Hz，葉輪特征頻率580Hz，時域波形有明顯的沖擊信號，最大值為150m/s2，加速度值為15.2g，譜圖上有滾珠6×775Hz和13×1550Hz的高峰值，其幅度已達到2g，而且譜圖上出現了葉輪的故障特征頻率4060Hz，因此，他們判斷是葉輪和滾柱出了故障，建議車間抓緊安排檢查維修。兩天后拆開發現，軸承外圈有斑痕和劃傷的痕跡，滾柱磨成大(23.7mm)小(21.5mm)頭，風機葉輪12只葉片每片的右邊縱向都有一道寬約1cm，長40cm的氣蝕裂紋。
風送風機軸承和葉輪故障譜圖
滾柱磨成大(23.7mm)小(21.5mm)頭　  12只葉片每片的氣蝕裂紋
