上海華巖儀器設備有限公司供應SDJ型振動校驗儀 一、概述

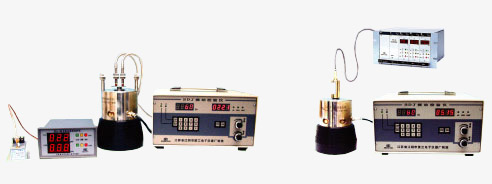

SDJ型振動校驗儀是目前便攜式振動校驗標定臺中功能最全、性能最穩定的校驗裝置。分別有信號發生器、功率放大器、頻率計、振動臺體、標準傳感器、數字顯示表等組合而成。它可以校驗各種振動傳感器，即:磁電式傳感器、壓電式傳感器、電渦流傳感器。采用高精度微處理芯片，實現智能化設置，并帶有過載保護，適合于工作現場或計量室使用。
二、技術指標
內部信號源頻率誤差： （10～300Hz）±0.1%
最大振動幅值：±4mm
最大負荷重量：≤1000g
臺體失真度:符合國標。（以上參數與被校傳感器的重量，所選頻率及增益調節輸入量值有關）
線性精度：振 幅：±0.05μm
振 速：±0.05mm/s
加速度：±0.05m/s2
電 源：AC220V/50Hz
外型尺寸： 校驗儀：320×158×290（ mm） ；校驗臺：φ120×155（ mm）
三、訂貨指南
標定頻率范圍：
A、常用頻率:14～100Hz 精度±0.5% 適合于校驗有關汽輪機、風機、減速機的振動儀表。
B、低頻率:1～20Hz 精度±0.5% 適合于校驗水輪機、低速轉子的振動儀表。
C、高頻率:100Hz～1KHz 精度±0.5% 適合于校驗空壓機、壓縮機等高速旋轉機械的振動儀表。
操作說明
SDJ型振動校驗儀在通電后，首先觀察表頭幅值顯示是否為零位，如果不在零位，應將調幅旋鈕調至零位后，確定您需要測量的頻率范圍，在背面板上選擇頻率開關的位置A檔或B、C檔，方可開始設置。每當需要重新改變頻率時，幅值顯示表頭應先回到零位，才可重新設置頻率，以免造成不必要的損壞。上海華巖儀器設備有限公司供應SDJ型振動校驗儀。
1、設置頻率：按左邊STEP按鍵，“S”指示燈亮，直接按數字鍵，設置所需頻率。例：按60表頭顯示60Hz，再按RUN鍵“R”燈亮，確認后進入運行狀態。
2、選擇測量功能：振動位移μm，振動速度mm/s，振動加速度m/s2，按右邊STEP功能設置鍵即可，再按右邊RUN鍵，確認即可。
3、當頻率確定、測量選擇功能確定后便可調節測量范圍的大小即改變幅值大小，可旋轉調幅旋鈕和增益旋鈕，達到你所需要的數值，此時便可相應調正被測儀表的數值。該校驗儀數字顯示精度高，操作十分方便。上海華巖儀器設備有限公司供應SDJ型振動校驗儀。
4、每當需要改變頻率范圍時，必須將調幅旋鈕調至最小值，即表頭幅值顯示為零位時，才可以改變頻率設置，否則會造成誤操作。上海華巖儀器設備有限公司供應SDJ型振動校驗儀。
5、被校表計的標定：（僅供參考）
a、線性標定：固定頻率值，改變幅值觀察被測表計的線性。
例：用于汽輪機的振動可固定頻率在60Hz，用于風機的振動可固定頻率13Hz。再改變振動幅值，振幅位移值0～400μm范圍內可調；振動速度值0～40.0mm/s范圍內可調；加速度值0～10.0m/s2范圍內可調；觀察每點的線性精度。
b、頻響特性標定：固定幅值，改變頻率，觀察被測表計的頻響特性。
例1振幅：頻率0～100Hz范圍內，振動幅值可固定在60μm或100μm，150～300Hz范圍振動幅值可固定在30μm或10μm，觀察其頻率響應特性；例2速度：頻率0～100Hz范圍內，振動速度即振動烈度值可固定在10.0mm/s，150～300Hz范圍內幅值可固定在5.0mm/s，觀察其頻率響應特性；例3加速度：頻率0～100Hz范圍，振動加速度可固定在3.0m/s2；頻率150～300Hz范圍內，振動加速度可固定在1.0m/s2，觀察其每點的頻率響應特性。
c、當校驗軸的相對振動傳感器即電渦流傳感器時,只需要將背面板頻段開關置于B、C檔,再將標準傳感器和被校驗傳感器分別固定在安裝支架上(隨機配帶)便能開始設置。
注意：當頻率訊號超過100Hz時為高頻信號，固定幅值小一點對臺體的使用壽命有好處。
|
