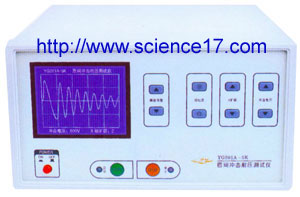

YG201A-5K型匝間沖擊耐壓試驗儀
簡述 YG201A-5K型匝間耐壓測試儀采用“沖擊波型比較法”，將具有規定峰值電壓（一般是高于數倍的工作電壓）加于被測線圈繞組上，通過比較兩個震蕩波形的差異。從而判斷線圈匝間絕緣好壞，電暈放電，局部短路等各種故障均能直觀判斷。上海華巖儀器設備有限公司供應YG 201A-5K型匝間沖擊耐壓試驗儀。
性能特點
* 采用高穩定性高壓沖擊電源和可控硅模塊可能購置的高壓開關器件，大幅度提
高了產品的穩定性、可靠性。（完全避免了第一代模擬產品“充氣氫閘管”造成的穩定性
差，開機預熱時間長，壽命短，易老化等問題。）
* LCD顯示及比較測量波型。避免了 CRT （示波管）易老化、高度低等問題
* 可有效判斷電機或變壓器線圈匝間、層間短路，絕緣不良，圈數超差。
* 電腦控制峰值電壓， 100V/STEP
* 腳踏開關啟動，安全方便
技術參數
|
脈沖峰值電壓范圍
|
0~5000V 100V/STEP
|
|
峰值電壓準確度
|
± 5 ﹪
|
|
脈沖重復頻率
|
25Hz
|
|
脈沖電容量
|
0.01Uf
|
|
波形顯示方式
|
5 ″ LCD
|
|
測量方式
|
雙路比較法
|
|
觸發方式
|
手控 / 腳控
|
|
測試精度
|
＜ 5 ﹪（ 1KV-5KV ）
|
|
工作電源
|
220V ± 10 ﹪ 50Hz
|
|
功 耗
|
50W
|
|
重 量
|
10kg
|
|
體 積
|
320 × 345 × 170 （ mm ）
|
