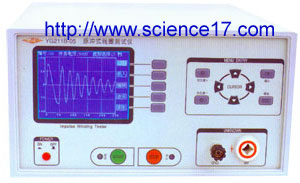

YG211B-01/02/03/05/10型脈沖式線圈測試儀（數字式匝間絕緣測試儀）
簡述 脈沖式線圈測試儀（即數字式匝間絕緣測試儀）可高效地、非破壞性地對有線圈繞組的部件進行電氣試驗。其原理是對標準線圈繞組和被測試?yán)@組施加相同的脈沖電壓，比較兩者的瞬態波形，以測試線圈的品質。瞬態波形也就是線圈內發生的衰減震蕩的波形，它可同時判斷該繞組的電感、品質因素、繞組的圈數及匝間短路情況。在有鐵芯的情況下，還可以判斷其材質的差別等。在施加高壓脈沖的情況下，電暈放電的發生還可以對絕緣不良進行判斷。總之，標志線圈品質的各個要素，可以在極短時間內檢查完成。上海華巖儀器設備有限公司供應YG211B-01/02/03/05/10智能式匝間絕緣耐壓測試儀。
YG211B系列脈沖式線圈測試儀，采用高穩定性高壓沖擊電源，大幅度提高了儀器測試準確度。儀器通過微型計算機技術把波形的各種參數量化處理，再用直觀的波形進行顯示和判斷，操作簡單，判斷準確，自動化程度高。該儀器體積小，重量輕，便于攜帶。
性能特點
*采用高穩定性高壓沖擊電源。尤其是針對貼片變壓器，小電感等Q值較高的線
圈有很好的檢測功效。YG211B系列匝間絕緣測試儀是結合本廠長期的客戶反饋意見所研
制出的一款全新高性能產品。
*采用先進的數字信號處理技術四種波形比較方法快速判斷線圈品質
*LCD液晶模塊顯示，人性化操作界面，簡單易學
*比較結果之間顯示，并有多種聲響報警方式可選擇
*體積小，重量小
*快速判斷線圈絕緣性能，速度達6次/秒
*低電感量脈沖測試，小至10uH
*波前時間快達0.2Us
*采用閘流管控制的高壓開關器件，有很小的前沿時間
