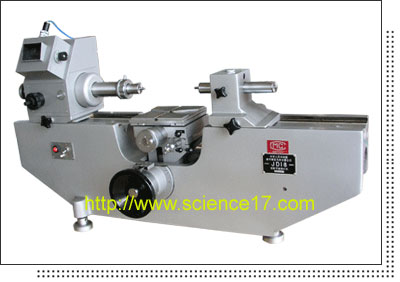

JD18萬能測長儀
一、用途 ---JD18萬能測長儀是一種精密機械、光學系統和電氣部分相結合起來的長度計量儀器。本儀器除可用于對零件外形尺寸進行直接測量和比較測量之外，還可以使用儀器所附有的專用設備進行各種特殊測量工作。上海華巖儀器設備有限公司面向全國供應JD 18萬能測長儀。其使用范圍如下：
外尺寸：平行平面被測件的測量，如量塊。球形平面被測件的測量，如鋼球。柱形平面被測件的測量，如圓柱體直徑。
內尺寸：平行平面被測件的測量，如卡板孔徑的測量，如環規。
螺紋：內外螺紋中徑的測量
比較測量：選購臥式投影光學計管（或目視臥式光學計管）及大小活動測鉤即可進行比較測量。
JD 18萬能測長儀   特點：
采用投影屏讀取，使用更方便。投影屏采用臘屏技術，成像清晰，視場亮度勻稱。優質鑄鐵底座，剛性強，穩定性高。雙線套單線讀數系統，瞄準精度高。多種附件配置，滿足各種測量要求。
JD-18萬能測長儀   主要技術規格
測量范圍：直接測量：0~100，比較測量；0~500（外尺寸），內尺寸：使用大小測鉤深度從4~50 mm時，10~200 mm，使用電眼測量裝置時：1~20，外螺紋中徑測量時，至180 mm，內螺紋中徑測量深度為10~50 mm時：14~2×（70-臂厚）mm
最小分劃值：0.001
測量力:一般情況時  1.5~2.5N
使用電眼裝置測量時   0
儀器示值穩定性
外尺寸測量時,儀器穩定性:0.3μm，內尺寸測量時,儀器穩定時:0.5μm
直接測量時,儀器的準確度:外尺寸測量時：＜（1+L/200）μm，內尺寸測量時：＜（1.5+L/200）μm
L為被測件長度，單位：mm
萬能工作臺
（1）測微鼓分度值：0.01mm（2）橫向行程:25mm（3）垂向行程：100mm（4）荷重：10kg
頂針架最大夾持直徑：當長度小于85mm時，φ180mm，當長度等于200mm時：φ20mm
螺帽內徑配合尺寸：φ6H7，測量桿與測帽內徑配合的外徑尺寸：φ6g6
主要附件：（1）電眼測孔裝置（2）內測裝置（3）內螺紋中徑測量裝置（4）頂針架（5） 測頭、測帽等。
（6） 浮動工作臺
儀器外形尺寸：
長×寬×高：100×370×620mm
儀器重量：127 ㎏
