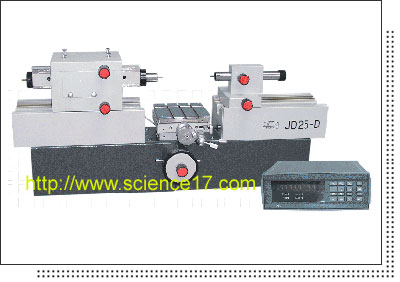

JD25-D數字式萬能測長儀
一、用途 ---JD25-D數字式萬能測長儀 數字式萬能測長儀是一種用于絕對測量和相對測量的長度計量儀器。該儀器主要應用于金屬加工工業，特別是在工具量具制造和儀器制造等機械企業計量室和各級工業計量部門都得到廣泛應用。上海華巖儀器設備有限公司面向全國供應JD25-D數字式萬能測長儀。 其主要測量對象包括：
光滑圓柱形零件（軸、孔、塞規、環規等）
內螺紋、外螺紋、螺紋塞規、螺紋環規的中徑。
帶平行平面的零件（卡規、量棒、較低等級的量塊）
JD25-D數字式萬能測長儀 特點：
基座選用優質鑄鐵，經長期自然時效處理，穩定性好。
采用優化設計，從結構上確保性能好，精度高。
附件齊全，萬能性好。
采用光柵數顯技術，測量長度以數字顯示，直觀、方便。
光柵照明系統采用低電壓、小電流、體積小、壽命長的紅外發光器件做光源。
儀器應用了阿貝原理和采用了高精密的測量系統，因而具有較高了測量精度。
JD25-D數字式萬能測長儀 主要技術規格
測量范圍（㎜）：
外尺寸：絕對測量 0—100
相對測量 0—670
內尺寸：使用小測鉤（最大伸入深度12，最大臂厚50）時，10~400
使用大測鉤（最大伸入深度50，最大臂厚85）時，30~370
用電測測鉤：1~60㎜
用萬能測鉤：14~112㎜
內螺紋中徑測量：使用大測鉤時（螺紋小徑13~30㎜）
使用大測鉤時（螺紋小徑31—（70—臂厚）×2）
螺距：0.5~6㎜
外螺紋中徑測量：最大200㎜,螺距1~6㎜
測量力(N)：0、1.5、2.5
數字顯示當量：0.1μm
儀器示值變動性：外尺寸測量時,2σ≤0.3μm
內尺寸測量時, 2σ≤0.5μm
儀器準確度：外尺寸絕對測量時,儀器準確度優于(0.5+L/200) μm
內尺寸測量時,儀器準確度優于(1+L/200) μm
萬能工作臺：
安裝面積：160×160mm2
高度調節范圍（㎜）：0~100
橫向行程：25㎜
繞Y軸傾斜：±3°
工作臺轉動：±4°
允許荷重：10㎏
測帽內徑配合尺寸：φ6H7
測帽桿與測帽內徑配合的外徑尺寸：φ6g6
儀器外形尺寸（㎜）：長×寬×高=960×390×450
儀器重量：150㎏
|
