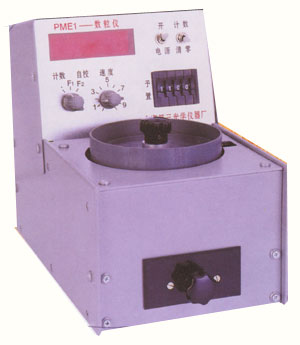

工作原理：
用電磁振動盒使種子逐粒排隊送料，落入光電轉換槽后形成光電脈沖，經放大整形倒相后送入計數電路，以LED數碼管顯示讀數。整機全由用抗干擾能力強、電壓范圍廣、功耗微的CMOS小規棋數字集成電路。預置數用撥盤開關，當計數到預置數后，停止送料，停止記數。儀器設有自校頻率。便于檢查計數電路及預置的正確性。
(1)電磁振動送料裝置：杯子放在料盤上，料槽成螺旋形，料盤由三片斜放的彈簧片上，電磁線圈通以半波整流的脈動電流。吸引料盤作每秒50次的振動，因彈簧片有斜角，料槽在向左移動時有向下移動，與種子磨擦力減少，在向右移動時還稍向上、與種子磨擦力增加，形成種子單方向運動。用電位器改變脈動電流，即可調節送料速度。
(2)在螺旋槽上升的種子，到達落料口落下，沿者橢園形落料槽通過光電轉換區，在1.2×6mm的矩形光柱中遮光次，投影到硅光電池上產生電流變化，經脈沖放大整形后得到光電計數脈沖，送入計數電路計數顯示。
(3)計數顯示電路采用CC4518(菲利蒲公司HEF4518)雙BCD加計數器，并以CC4511(HEF4511)BCD－7段鎖存／譯碼／驅動器、譯碼后驅動共負極LED發光數碼管顯示，四位數的LED輸入端出入限流電阻，使筆劃亮度均勻。CC4518計數輸入端有時鐘端“CL”，時鐘允許端“EN”和復位端“R”，個位數時EN＝“1”(高壓平)計數脈“CL”輸入，正跳變觸發，后面三位均是CL＝“0”(低電平)由EN輸入，正跳變觸發。
(4)預置自停電路的控制信號由CC4518雙BCD加計數的輸出端Q1、Q2、Q3、Q4取得，經開關二極管，指輪撥盤開關與四輸入端的與非門連接，當撥盤預置數與計數數字相符時，繼電器吸合，從而切斷計數輸入。使計數輸入端接地，停止送料，LED顯示出預置數字。
(5)穩壓電源采用LM7812三端集成穩壓器，輸出12V 1.5A，外圍元件最少，簡單實用，性能良好。本電路的開關，繼電器觸點均接有消火花電阻560歐姆，防止火花計數器的干擾。自校頻率是由兩個CMOS反相器，一個電阻和電容構成的多諧振蕩器，兩個頻率是通過波段開關切換電阻實現，振蕩脈沖送人計數電路，即可檢查顯示、自停、計數的正確性。
1、計數品種：尺寸長×寬小于12×4毫米的谷糧種子，如稻、麥、高粱等。
2、計數精度：+/-4／1000以速度而定。(標準偏差)
3、計數速度：大于1000粒／3分鐘。
4、計數容量：1—9999由四位LED數碼管直接讀數。
5、自校頻率：f＝1～2Hz，f＝10～20Hz。
6、預置自停：1～9999當中任意數值，置0000不計數。
7、外接電源：220～+/-20V，50Hz功率小于20瓦，接地良好。
8、儀器尺寸：304×234×180毫米。
9、工作環境：大氣壓力：750+/-30毫米汞柱。
環境溫度：0℃～+40℃。
相對濕度：20℃時小于80％。
連續使用時間：大于四小時。
10、儀器功能：電路自校，任意計數，預置自停，抽斗與送料自鎖。
