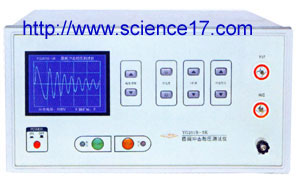

YG201B-5K型匝間沖擊耐壓試驗儀
簡述 YG201B-5K型匝間耐壓測試儀采用“沖擊波型比較法”，將具有規定峰值電壓（一般是高于數倍的工作電壓）加于被測線圈繞組上，通過比較兩個震蕩波形的差異。從而判斷線圈匝間絕緣好壞，電暈放電，局部短路等各種故障均能直觀的判斷。上海華巖儀器設備有限公司供應YG 201B-5K型匝間沖擊耐壓試驗儀。
性能特點
*采用LCD顯示及比較測量波型，避免了CRT（示波管）易老化、亮度低等問題
*可有效判斷電機或變壓器線圈匝間、層間短路，絕緣不良，圈數超差。
*電腦控制峰值電壓，100V/STEP
*腳踏開關啟動，安全方便
*采用閘流管控制的高壓開關器件，有很小的前沿時間
技術參數
|
脈沖峰值電壓范圍
|
0~5000V 100V/STEP
|
|
峰值電壓準確度
|
± 5 ﹪
|
|
脈沖重復頻率
|
25Hz
|
|
波前時間
|
0.2Us
|
|
脈沖電容量
|
0.01Uf
|
|
波形顯示方式
|
5 ″ LCD
|
|
測量方式
|
雙路比較法
|
|
觸發方式
|
手控 / 腳控
|
|
測試精度
|
＜ 5 ﹪（ 1KV-5KV ）
|
|
工作電源
|
220V ± 10 ﹪ 50Hz
|
|
功 耗
|
50W
|
|
重 量
|
10kg
|
|
體 積
|
320 × 450 × 170 （ mm ）
|
