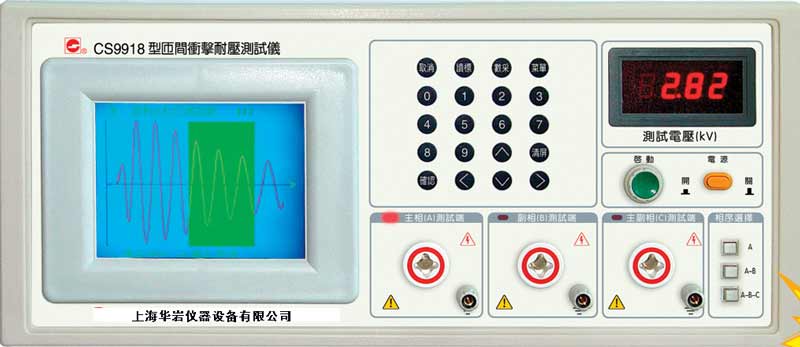

CS9918 CS9918A CS9918B CS9918C型自動匝間絕緣沖擊耐壓測試儀
性能特點 Features:
自動調整峰值電壓，采樣頻率可修改
脈沖峰值電壓：500V～3000V任意設置
脈沖峰值設定精度：±5%
閥值設定分辨率：±0.1%
脈沖重復周期:0.2S
脈沖上升時間:1.2μS
波形面積差重復精度:＜±1%
波形差面積重復精度: ＜±1%
頻率比較重復精度: ＜±1%
近年來，隨著馬達和變壓器、電感線圈、繼電器線包等繞線產品向高品質化、高性能化方向發展，對檢測設備也提出了更高的性能要求。為此，本公司研制開發的新產品CS9918匝間沖擊耐壓測試儀。它適用于馬達、變壓器、小電感線圈10μH、微型電機、繼電器線包等多種類的線圈測量。該儀器采用電腦自動存儲標準線圈波形的各種設置的測試參數與被測件的自動比較。進行判別是否符合標準產品的要求，與傳統的示波管圖形觀測比較方法相比，更精確。被測產品的微小品質變化,通過計算機的數據處理,能直接反映出來。該儀器特別是在小電感測量方面,更有獨特之處.該儀器目前在國內技術領先與國外產品相比,不分上下.而且性能價格比是國外產品不可比的。
各種電機、變壓器及電感線圈的生產廠家在產品出廠前都必須進行產品質量檢查，用施加高壓脈沖來檢查產品的匝間絕緣是公認的有效的檢查手段。
CS9918自動匝間絕緣沖擊耐壓測試儀是用于測量線圈是否存在匝間短路現象，它主要是利用高壓脈沖施加于被測線圈的兩端，使被測線圈與回路電容之間形成自由衰減振蕩，當被測線圈存在匝間短路時，這個自由衰減振蕩的波形就開產生歧變。
傳統調壓器式的匝間絕緣沖擊耐壓測試儀是將合格標準的產品一直在測試狀態度，用示波器觀察合格的標準自由衰減振蕩的波形和被測線圈的自由衰減振蕩的波形，兩波形進行比較找出不合格的線圈。其缺點是容易將標準的產品燒壞，小電感量的測量波形比較不出來。
我公司生產的CS9918自動匝間絕緣沖擊耐壓測試儀是運用計算機技術，將標準波形存儲起來，在測試時將被測的波形與存儲的標準波形進行頻率和頻率差、面積和面積差等參數的比較，當被測線圈的波形超出標準波形的參數時儀器立即報警，表示線圈存在匝間短路。
本儀器可存標準波形：16種 采樣頻率： 141.8KHz～20MHz可分級改變 。
本機有自動調整峰值電壓、采樣頻率可修改、適用的電源電壓范圍寬、或可檢測的線圈種類等優點。
CS-9918自動匝間絕緣沖擊耐壓測試儀，脈沖峰值電壓500V～3000V任意設置。
CS-9918A自動匝間絕緣沖擊耐壓測試儀，脈沖峰值電壓500V～5000V任意設置。
CS-9918B自動匝間絕緣沖擊耐壓測試儀，脈沖峰值電壓500V～3000V任意設置,可存儲1X48種標準波形。
CS-9918C自動匝間絕緣沖擊耐壓測試儀，脈沖峰值電壓500V～5000V任意設置,可存儲1X48種標準波形。
|
