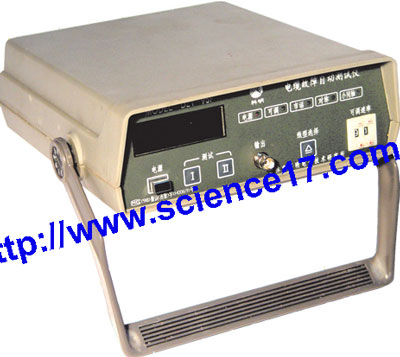

上海華巖儀器設備有限公司供應DZY-95F電纜故障自動測試儀
DZY-95F電纜故障自動測試儀是一種市話電纜、視頻電纜、同軸電纜、電力電纜故障（開路、短路、阻抗失配）的自動測試儀器。該儀器是根據傳輸線理論，在電纜的一端發射一探測脈沖，由于電纜出現故障，經過微處理器對反射脈沖攜帶的信息進行分析判斷及處理，在顯示屏上顯示故障的性質及距離。
該儀表測試速度快、使用簡便、體積小、重量輕，無需觀察波形進行分析判斷，消除了人為因素造成的測試誤差，并具有自動關機斷電、帶電線路告警、交直流電源兩用功能，適用于野外作業。
技術指標
最大探測距離
• 市話電纜：5km（線徑0.4mm2）
• 視頻電纜：10km
• 同軸電纜：10km
• 電力電纜：5km
• 探測誤差：≤1%
• LCD顯示5位數字，單位為m
• 可調速率范圍：00～99
• 告警帶電電壓范圍：48V～220V
供電電源
• AC：220V±10%，50±2Hz
• DC：8節1號充電鎘鎳電池或1號干電池
• 功耗：≤6W
工作環境
• 溫度：-10℃～+40℃
• 濕度：(95±3)%
• 大氣壓力：53.5kPa(海拔約5000m)
尺寸和重量
• 外形尺寸：275mm×225mm×85mm
• 重量：3.75Kg
———————————————————————————————————————————————

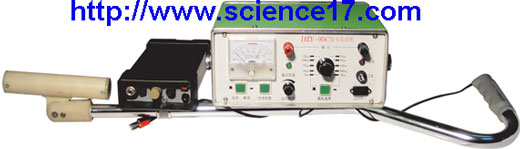

上海華巖儀器設備有限公司供應DZY-95C電纜探測儀
DZY—95C電纜探測儀是通訊電纜施工和維護工作中不可缺少的常用儀器，也是建筑施工中探測地下金屬管線（水管、氣管、油管）的儀器，可以準確地確定電纜、光纜或金屬管線的位置及埋深，為施工和維護工作提供了方便，節省人力、物力和時間。
本機器由發送機、接收機及附件組成，選用新型集成器件和數字電路技術，確保電氣性能穩定可靠，選擇性好、能在較強工頻干擾中工作。采用免維電瓶供電容量大，壽命長。具有恒流充電，欠壓告警和過壓斷電保護。
技術性能
探測地下電纜、光纜的走向和埋深
• 采用“芯線放音法”（光纜鋼芯放音）
• 埋深在1.5米以內時，有效探測范圍25公里
• 埋深在2.5米以內時，有效探測范圍10公里
• 探測電纜平面分布位置，誤差不大于5厘米
探測地下金屬管線的走向和埋深
• 采用“管線放音法”（電纜鉛皮放音法）
• 有效探測半徑：500米
• 有效探測深度：在100米內可達7米；在300米內可達5米；在300米內可達5米
測定障礙點的部位
• 利用本所提供的選購配件“小探頭”還可以探測架空電纜芯線的混線、地氣、其障礙點接觸電阻小于2000Ω時，能準確地判斷障礙位置。
技術指標
發送機
• 電源電壓：12V（免維電瓶2塊）
• 電源消耗：750mA（最大信號時）,35mA（靜態電流）,充足電后可連續工作8小時
• 輸出功率：< 6W
• 輸出阻抗：8、16、25、50、75、150、300、600、1KΩ、2KΩ
• 信號頻率：512Hz連續、斷續信號
• 頻率穩定度： +/- 1 Hz
• 斷續時間：0.5s
• 尺 寸：235×195×110mm
• 重 量：7.5Kg（包括地釬、輸出引線）
接收機
• 電源電壓：9V（5號電池6節）
• 電源消耗：16mA（靜態電流）
• 信號頻率：512±0.5 Hz
• 接收靈敏度：輸出信號0.775V時，輸入信號 < 40 uV
• 噪 音：< 3 mV
• 斷續時間：0.5s
• 工作溫度：-10~+40 ℃
• 尺 寸：207×110×50mm
• 重 量：0.65kg
——————————————————————————————————————————————

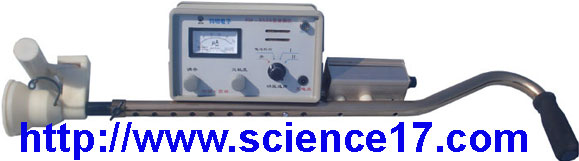

上海華巖儀器設備有限公司供應DZY-9506型電纜查漏儀
DZY-9506型電纜查漏儀，集國內外同類產品之長而開發研制的新型儀表。它具有查漏、徑路尋跡等功能，是鐵通、網通、部隊、電信、油田、煤氣等部門電纜漏氣等故障的專用探測儀表。
DZY-9506型電纜查漏儀，是由查漏儀、信號發送機、信號接收機組成的一套新型專用儀表。該儀表可探測直埋電纜、架空電纜、管道電纜的漏氣，還可探測電纜徑路的走向。由于采用先進的選頻電路，可在有較強的工頻干擾環境中工作。查漏儀采用了新型氫敏傳感器件，能在5%的氫氣（安全氣體）條件下查漏，解決了100%氫氣查漏的傳統查漏易燃易爆不安全的問題。
技術指標
信號發送機
• 電源電壓：12V免維電瓶一塊
• 電源消耗：最大信號輸出時760mA，靜態電流35mA
• 工作時間：充足電后，可連續工作8小時
• 輸出功率：6W
• 輸出阻抗：50、75、300、600、1000
• 信號頻率：512Hz連續、斷續信號
• 最遠信號發送距離：電源12V以上時應大于8公里
• 體積：200mm×160mm×106mm
• 重量：3.3kg
信號接收機
• 輸出功率：150mW—200mW
• 工頻衰減：50Hz時，＞80dB
• 探測范圍：埋深3米以內有效探測范圍10公里
• 最大探深：在距離信號源2000米以內為5米
• 電源：3.6V二節鋰電池
• 工作時間：連續工作50小時
查漏儀
• 靈敏度：≤0.01%（氫氣濃度比）
• 響應時間：＜5s
• 開機時間：≤5min
• 恢復時間：＜2min
|
