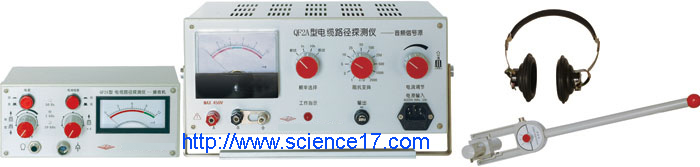

上海華巖儀器設備有限公司供應QF2A型電纜路徑探測儀QF-2A
COIL TURN NUMBER DETECTING INSTRUMENT
Synopsis 簡述
QF2A型電纜路徑探測儀主要用于探測電纜的敷設路徑、埋設深度，故障電纜的鑒別。測試直埋電纜時，若無線路圖或線路圖不準確，或因市政建設使原有的參照物、標注的改變，則需要探測電纜的敷設路徑與埋設深度，重新建立圖紙資料；特別是在故障電纜定點之前，需要準確的測出其敷設路徑，才能精確地定其故障點；對于敷設在隧道或溝中的多條電纜，也需要將其中的故障電纜或某一條電纜區別出來。所以這些都可以用QF2A型電纜路徑探測儀來進行探測。當電纜路徑探測儀輸出的正弦波信號加到電纜上時，在電纜周圍有電磁場存在，利用磁電傳感器（感應線圈）將電磁波轉換為電信號，通過放大器放大，再由蜂鳴器或耳機轉換為聲波信號，同時可以用表頭反映出信號的變化。當線圈位于電纜正上方并垂直于地面時，線圈的感應電動勢最�。划�(dāng)線圈垂直于地面并偏離電纜一定距離時，通過線圈的磁力線增加，線圈的感應電動勢增大。利用這一原理即可對電纜的路徑進行探測。
Features 性能特點
● 傳統電力電纜檢修行業必備儀器
● 使用簡單，操作一目了然
● 加強型戶外工作設計，能在各種自然環境下操作
● 數字化電路設計，精確度更高，使用更人性化
● LCD液晶模塊顯示
技術參數
| 儀器型號 |
QF2A |
| |
音頻信號源 |
接收機 |
| 輸出頻率 |
1 kHz/10kHz |
|
| 輸出功率 |
45W |
|
| 最大輸出電流 |
7A |
|
| 輸出波形 |
方波 |
|
| 電源輸入 |
220VAC±10% 50Hz±5% |
|
| 重量 |
約8kg |
約2kg |
| 尺寸 |
320(W)×140(H)×245(D) |
210(W)×95(H)×145(D) |
| 頻率選擇 |
|
50Hz/1kHz/10kHz |
| 電源 |
|
2組4*1.5V干電池 |
| 環境條件 |
使用溫度：10℃—40℃；使用濕度：20%—80%RH
存儲溫度：-15℃—40℃；存儲濕度：5%—90%RH |
———————————————————————————————————————————

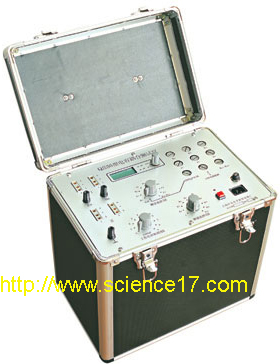

上海華巖儀器設備有限公司供應QS36型電容耦合測試儀QS-36
COIL TURN NUMBER DETECTING INSTRUMENT
Synopsis 簡述
本儀器用來測量對稱通信電纜的電容耦合和工作電容。儀器可對通信電纜進行終端測量和中間測量，也可以在實驗室和線路上對通信電纜進行補償和檢測。儀器終端為液晶數字顯示。
Features 性能特點
● 液晶數字顯示
● 精度高
● 操作方便
技術參數
| 測量頻率 |
1000Hz±4% |
| 測量項目 |
四芯線阻的通信電纜 |
四芯線阻內的耦合：K1、K2、K3；
相鄰四芯線阻之間的耦合：K4……K16；
對地耦合：E1、E2、E3；
工作電容：C1、C2、Cv； |
| 鋁塑綜合護套市內通信電纜 |
線對與線對間電容不平衡：K1；
線對與地間電容不平衡 |
| 測量范圍 |
測耦合值時（電容不平衡） |
范圍1：0～±1999pF
范圍2：0～±19.99nF |
| 測工作電容時 |
范圍1：0～±19.99nF
范圍2：0～±199.9nF |
| 測量精度 |
范圍0～±1999pF時為測量值的±2%±1pF±1字
范圍0～±19.99nF時為測量值的±2%±0.01nF±1字
范圍0～±199.9nF時為測量值的±2%±0.1nF±1字 |
| 外形尺寸 |
260×370×370(mm) |
———————————————————————————————————————————
上海華巖儀器設備有限公司供應QJ3542型直流低電阻測試儀 簡述
QJ3542型適用于測試各種電阻。例如變壓器及電感線圈銅阻、繼電器接觸電阻、開關、插件接觸電阻、導航電阻及金屬探傷等�！�
性能特點
●自動量程式
●經濟價格
●最小分辨率達１uΩ
●圈位ＬＥＤ數碼顯示
●操作簡便
●便攜式
技術參數
測量范圍 0.0001Ω--40Ω
測量精度 0～40mΩ±1%+0字 40mΩ～40Ω±0.5%+2字
顯示 最大3999字，LED
分辨率 1uΩ
測試端 4端
測量速度 2次/秒
重量 約1.5KG
體積 280×180×80（mm）
