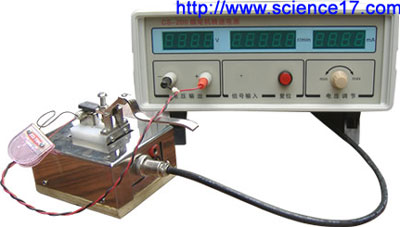

上海華巖儀器設備有限公司供應CS-200微電機轉速電源
電壓范圍:0--4.5V 電流范圍:10mA--500mA 轉速范圍:1000--4萬次/每分。
.
———————————————————————————————————————————
. 上海華巖儀器設備有限公司供應CS-400微電機轉速電源
. CS-400型系列微電機綜合測試儀是我所最近為廣大直流微電機生產廠家開發而設計，它具有體積小、功能齊全、測試方便、顯示直觀可靠，可以連接示波器觀察電機線圈工作波形等。
輸出電壓：0-4.5VDC
輸出電流：0-500mADC
測試微電機的轉速范圍：
200-30000轉/分
. 電壓范圍:0--4.5V 電流范圍:10mA--500mA 轉速范圍:1000--4萬次/每分
.
CS-400型微電機轉速電源微電機綜合測試儀 說 明 書
一、概 述
CS-400型系列微電機綜合測試儀是我所最近為廣大直流微電機生產廠家開發而設計，它具有體積小、功能齊全、測試方便、顯示直觀可靠，可以連接示波器觀察電機線圈工作波形等。
二、主要技術參數
儀器的正常工作條件
環境溫度：0-40℃
相對溫度：<85％
電源電壓：220V±10％50HZ交流電
無強烈的機械振動的沖擊，無強烈的干擾和其他輻射干擾，無
大量的灰塵和腐蝕性氣體。
輸出電壓：0-4.5VDC±(1％+2個字)
輸出電流：0-500mACD±(1％+2個字)
轉速測試：200—30000r／min(分辯率60)
外形尺寸：長X寬X高255X255X115mm
重量約3kg
三，儀器面板布置
儀器面板布置見下圖：
1、輸出電壓指示（顯示輸出電壓大�。�
2、轉速指示（直接顯示被測臨時性機轉速）
3、輸出電流指示(顯示被測電機工作電流)
4、電壓輸出端子(連接被測電機)
5、信號輸入接口(連接傳感器)
6、復位按鈕(工作電壓被短路保護后，恢復正常工作)
7、電壓調節旋扭(調節被測電要工作電壓大小)
重量約5kg，儀器體積長寬高255X255X115mm。
四、使用方法
將儀器通上電源，打開儀器背面電源開關，預熱30分鐘。
將電壓調節旋扭到最小位置，使輸出電壓為“()”V
將傳感器接頭連接到信號輸入接口。
將被測電機固定到傳感器夾具上。
將連接電機專用線兩個插頭插入電壓輸出接線柱上，另一端夾上夾在被測電機的電源輸入線上。
調節電壓調節旋扭，使輸出電壓指示值到電機所需要的電壓值。此時，電壓表顯示的是電機工作電壓，電流表顯示的是電機工作電流。轉速表顯示的是電機的轉速。
在電壓輸出過程中，若復位燈亮，電壓指示為“0”Ｖ，則表示外部可能有短路，查明原因后，按復位按扭，恢復正常電壓復出。
五、其 它
l、CS—400 臺
2、傳感器 1付
3、電機夾具1付
4、電源線1條
5、電機連接線1付
6、說明書1份
7、合格證1份
8、保險管2
.
———————————————————————————————————————————

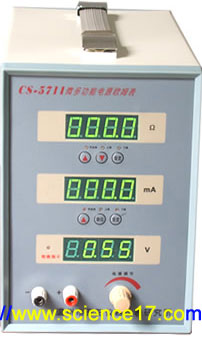

上海華巖儀器設備有限公司供應CS-5711微多功能電源歐姆表
———————————————————————————————————————————

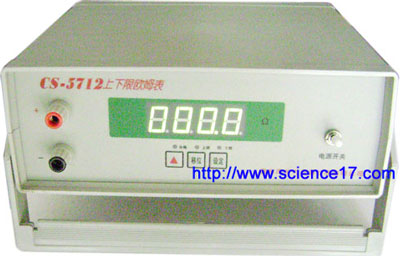

上海華巖儀器設備有限公司供應CS-5712上下限歐姆表
|
