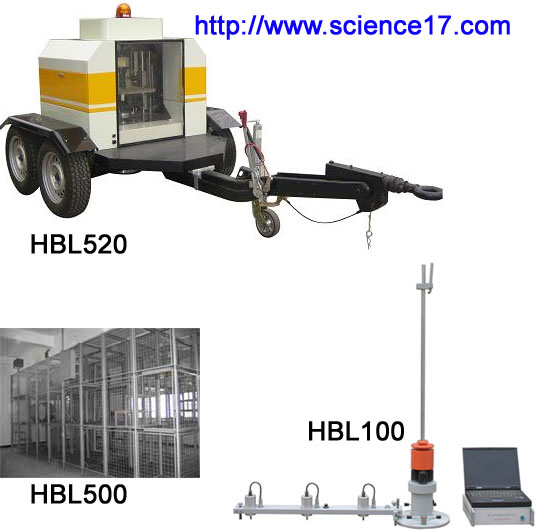

上海華巖儀器設備有限公司供應HBL520型全自動落錘式彎沉儀（FWD）簡介
HBL520型FWD測量精度高、穩定性好、自動化程度高、操作簡單、使用方便,而且HBL520型FWD與貝克曼梁有很好的相關性，可廣泛應用于公路管理、施工、養護、監理、教學及科研等單位。
HBL520型FWD具有以下特征：
1、舍棄了原有的液壓提錘方式。采用“電動缸＋自動抓錘裝置”來實現自動提錘，自動落錘。操作簡單，易于維護，測量速度快，一分鐘左右即可完成一點三次測量。
2、控制系統以可編程邏輯控制器（PLC）為核心，配合霍爾傳感器、行程開關和繼電器來實現整個系統的全自動控制，系統穩定可靠，安全性能高。
3、測量系統采用高精度USB總線的數據采集卡，最高采用頻率可達200KHz。測量精度高、重復性好。
4、彎沉傳感器及其信號處理是整個測量系統中最重要的部分。HBL520型FWD在原有地震傳感器基礎上，增加了一套獨特的低頻校正電路，使其輸出特性的固有頻率降為原地震傳感器的1/20～1/40。通過這種方法傳感器頻率特性的線性范圍最低可達0.5Hz或更低。
5、拖車采用進口原裝底盤，穩定可靠，減震性能好,最大行走時速達到120km/h。配備左右尾燈（包括轉彎燈、行駛燈、停止燈）、閃光警燈和警示標志牌等，操作安全性高。
6、系統采用全自動智能控制，可在牽引車上進行全部操作，從而大大減輕了測試人員的勞動強度。
7、軟件采用圖形化用戶界面，形象直觀，操作簡單，功能強大，可實現彎沉儀、貝克曼梁測量數據的線性擬合和指數擬合。
8、電源電池采用高性能UPS蓄電池，可配帶高效充電機和發電機。連續使用時間可在48小時以上。
主要技術指標
|
拖 車 |
長×寬×高 |
4（含掛鉤）×1.6×1.5 |
|
重量 |
500Kg |
|
輪軸數 |
2 |
|
最大行走速度 |
120km/h |
|
荷載特性 |
荷載范圍 |
10-60kN(可擴展到100kN) |
|
荷載脈沖 |
20-30ms |
|
荷載脈沖形狀 |
半正弦波 |
|
荷載傳感器 |
荷載傳感器線性 |
0.02% |
|
荷載傳感器分辨率 |
0.1kN |
|
承載板直徑 |
300mm |
|
彎沉傳感器 |
傳感器類型 |
地震檢波傳感器 |
|
傳感器個數 |
1個 |
|
傳感器精度 |
<±2% |
|
傳感器分辨率 |
1um |
|
傳感器量程 |
±2.5mm |
|
溫度傳感器 |
傳感器類型 |
Pt100 |
|
個數 |
1個 |
|
精度 |
<1% |
|
分辨率 |
0.1℃ |
|
電源電池 |
類型 |
UPS蓄電池 |
|
電壓 |
24V |
|
容量 |
100Ah |
|
數據采集系統 |
A/D轉換分辨率 |
16Bit |
|
最大采樣頻率 |
200KHz |
|
通道數 |
32路單端/16路雙端模擬信號輸入 |
|
軟件 |
功能 |
- 易于設置參數和數序
- 顯示彎沉曲線和載荷曲線
- 計算動態彈性模量
- 彎沉儀、貝克曼梁測量數據的線性擬合和指數擬合
- 存儲載荷峰值、彎沉峰值、溫度值、彈性模量值，以及彎沉和載荷曲線。
|
|
環境條件 |
測試時的溫度范圍 |
0℃~45℃ |
|
運輸時的溫度范圍 |
-25℃~60℃ |
——————————————————————————————————————————－
上海華巖儀器設備有限公司供應HBL500型推車式落錘彎沉儀 HBL500型推車式落錘彎沉儀是集多年彎沉儀研制經驗、完善的計量校準手段、眾多用戶的使用經驗的基礎上最新研制生產的高精度路面彎沉測試設備，它主要用于路面彎沉測量，可有效評價路面強度及承載力，進行水泥板托空、板縫傳荷能力的測量與分析，配合專用反算軟件還可以反算路面各層的彈性模量。落錘式彎沉儀與貝克曼梁有很好的相關性，可廣泛應用于公路施工、監理、養護、管理、教學及科研單位。
HBL500型推車式落錘彎沉儀具有以下特征：
1、 在保持高精度及快速測量等優點的前提下，通過優化設計，降低了系統復雜性，從而大大降低了成本，使一般施工、檢測單位在經濟上也能夠承受。
2、數據穩定可靠、測試精度高，是路面力學分析設計的理想工具。彎沉分辨率為±1um;系統誤差為±2%，達到國際先進水平。
3、能夠測量并紀錄承載板中心處的動態力值和和包括中心處沿徑向分布的4點彎沉值。
4、螺旋機械式提升，徹底免除液壓式提升容易漏油的缺陷，可靠性高，易于維護。
5、分體式設計，便于運輸、搬運。操作安全、簡單易用、不需要專門培訓，一個人可以獨立操作。
6、測試方便，測量速度快，每測點只需1分鐘。與傳統的貝克曼梁相比，不僅精度大大提高，而且測速可快10倍左右。
7、滿足SHRP規范，測量裝置整體結構采用模塊化設計，擴展能力強，最多可擴展到9個點彎沉的測量。
8、測量軟件界面友好，功能強大，并可根據用戶要求定制。
9、24小時專線售后服務電話，隨時提供設備零配件，終身提供設備標定服務。
主要技術指標
|
尺寸重量 |
長×寬×高
重量 |
0.8×0.6×1.4
250Kg |
|
荷載特性 |
荷載范圍
荷載脈沖
荷載脈沖形狀 |
10~80kN
20~30秒
半正弦波 |
|
荷載傳感器 |
荷載傳感器線性
荷載傳感器分辨率
承載板 |
0.02%
0.1kN
直徑300mm的承載板 |
|
彎沉傳感器 |
傳感器類型
傳感器個數
傳感器精度
傳感器分辨率
傳感器量程 |
地震檢波傳感器
4個（可擴展為9個）
<±2%
1um
2500um |
|
溫度傳感器 |
傳感器類型
個 數
精 度
分辨率 |
Pt100
1個
<1%
0.1℃ |
|
數據采集系統 |
A/D轉換分辨率
最大采樣頻率
通道數 |
16Bit
200KHz（可擴展到400kHz）
32路單端/16路雙端模擬信號輸入 |
|
軟 件 |
功 能 |
- 易于設置參數和數序
- 顯示時域曲線和峰值
- 自動輸入溫度參數，對不符合要求的測試有報警功能
- 易于調整系統的配置并具有輸入和保存功能
- 全面的落錘式彎沉儀檢驗?zāi)K可對所有數字式和模擬式輸入/輸出通道進行自檢
- 能夠存儲測量數據，易于數據交換
|
|
環境條件 |
測試時的溫度范圍
運輸時的溫度范圍 |
0℃~45℃
-25℃~60℃ |
————————————————————————————————————————————
上海華巖儀器設備有限公司供應HBL-100型便攜式落錘彎沉儀 產品信息
HBL100型便攜式落錘彎沉儀是北京航天計量測試技術研究所集十幾年彎沉儀研制經驗、完善的力學計量手段而開發的新一代路面承載能力動載評定設備，主要用于路面彎沉測量，確定土體承載能力，土和無粘結基層、底基層的壓實控制。該設備由載荷發生器、傳感器測量系統、數據采集系統和計算機控制分析系統組成。
HBL100型便攜式落錘彎沉儀也可作為單點路面承載能力動載評定設備使用(省略彎沉測量裝置)，需在訂貨中說明。
三、主要技術指標及特點
1．主要技術指標
˙ 落錘質量 10Kg （5、20Kg可選）
˙ 最大落錘高度 85 cm
˙ 承載板尺寸 Φ300 mm
˙ 承載力范圍 1－20KN
˙ 承載力脈寬 15－30 msec
˙ 彎沉分辨率 1μm
˙ 彎沉精度 2 ％
˙ 彎沉測量點 4個 （可根據用戶擴展）
˙ 重量 25 Kg
˙ 電源 12V可充電電池
2．基本配置
˙ 承載板機構 1套
˙ 測量支架及測量傳感器 1套
˙ 測量控制箱 1臺
˙ 筆記本電腦 1臺
˙ 專用測量軟件 1套
˙ 手推車 1臺
3、環境條件
環境溫度： 推 車： -20°C～+55°C 電控箱： +5°C～+40°C
濕 度： 0～85％（不凝結）
4．主要功能及特點
˙ 便攜式落錘彎沉儀能夠用來確定土和無粘結基層、底基層的承載能力，以及公路路面的強度測定。
˙ 便攜式落錘彎沉儀能夠同時測量并紀錄承載板中心處的動態力值和和包括中心處沿徑向分布的4點彎沉值（最多可擴展到7點）。
˙ 數據采集軟件基于Windows 98/2000, 顯示測量曲線和峰值，可對所有數字式和模擬式輸入/輸出通道進行自檢。
˙ 重量輕、攜帶方便、操作簡單、測量時間短、不需要專門培訓，一個人可以獨立操作。
˙ 操作上安全可靠、自動化程度高、測量準確。
˙ 應用范圍廣，既適用于現場評價，又可作為科研部門檢測設備。
˙ 測量界面友好、測量軟件豐富，并可根據用戶要求定制。
|
