上海華巖儀器設備有限公司供應AWA-6290A型多通道噪聲振動分析儀

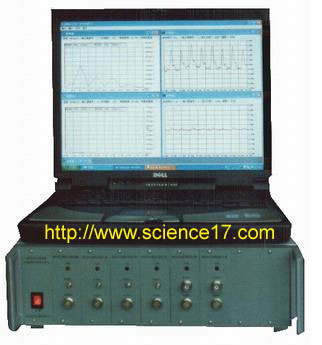

AWA6290A型多通道噪聲振動分析儀是一種多通道信號測量與分析儀器，它可以任意組合噪聲及振動測量通道，實現噪聲、加速度、速度、位移等物理量的實時測量，該儀器配置不同的軟件可實現不同的功能。它利用通用計算機 （PC）的高速計算、大容量存貯能力對采集到的信號進行時域、頻域的分析計算，具有價格低、功能強大、一機多用、精度高等優點，可廣泛的用在環境噪聲測量、環境振動測量、噪聲源的快速頻譜分析、實時FFT分析、建筑聲學測量等領域。 它除了可以對噪聲及振動信號進行分析，還可對轉速、壓力、溫度等信號進行采集分析。
AWA6290A型多通道噪聲振動分析儀由計算機、軟件包、高速高精度A/D板、測量放大板、電荷放大板、加速度計、前置級、測試傳聲器等部分組成。
主要技術性能 :
1.噪聲測量通道（AWA5811A型測量放大板）
(1) 測量傳聲器：Φ12.7mm予極化測試電容傳聲器, 靈敏度：約40mV/Pa,
頻率范圍：20Hz-16kHz，用戶也可選用性能更好的傳聲器
(2) 頻率范圍：2Hz-20kHz
(3) 本底噪聲：直接輸入短路，A計權小于5μV
(4) 頻率計權：A，C，Z（線性），符合LEC61672-1：2002 1級。
(5) 抗混濾波器：內置，截止頻率40kHz、20kHz、10kHz、5kHz、2.5kHz、1.25k、630Hz、320Hz，衰減-48dB/oct
(6) 量程：0dB、10dB、20dB、30dB、40dB、50dB、60dB
(7) 交流輸出：最大7V有效值
(8) 測量范圍：配40mV/Pa測試傳聲器時為27~140dB。
2.振動測量通道（AWA5811B型電荷放大板）
(1) 傳感器：壓電加速度計，電荷靈敏度：≈1.00-200pC/m•s-2
(2) 積分功能：板上有一次、二次積分，可測加速度、速度、位移
(3) 頻率范圍：1Hz-10kHz
(4) 測量范圍：0.1-1000m/s2
(5) 抗混濾波器：內置，截止頻率40kHz、20kHz、10kHz、5kHz、2.5kHz、1.25k、630Hz、320Hz。衰減-48dB/oct
(6) 量程：0dB、10dB、20dB、30dB、40dB、50dB、60dB
(7) 交流輸出：最大7V有效值
(8) 準確度：優于5%。
3.高速高精度A/D板
(1) 采樣頻率：最高100kHz
(2) 采樣位數：16位
(3) FIFO：32k字節
(4) 接口：USB
主要軟件包:
1) FFT分析軟件包
(1) 在設置窗內可以設置傳感器的類型及靈敏度
(2) A/D的采樣速度可以任意設定
(3) 每通道的量程和抗混疊濾波器的上限頻率可以分別設定
(4) 最多開的窗口數由用戶所購買的通道數決定（8個以內）
(5) 縱座標可由傳感器的類型及量程自動生成
(6) 測量結果可以存盤和打印
(7) 可以輸入傳感器和測點的相關信息
(8) 即可以顯示FFT分析結果也可以顯示時域的波形。
(9) 同一個軟件可以用來測噪聲也可用來測振動，測振動時，可以測峰值或有效值或峰峰值，由用戶任選。
2) OCT分析軟 件包
（1）采樣速率：50kHz/通道
（2）動態范圍：80dB
（3）中心頻率：20Hz,25Hz,31.5Hz,40Hz,50Hz,63Hz, 80Hz,100Hz,125Hz,
160Hz,200Hz,250Hz,315Hz,400Hz,500Hz,630Hz,800Hz,1000Hz,1250Hz，1600Hz,20000Hz,2500Hz,3150Hz,4000Hz,5000Hz,6300Hz,8000Hz,10kHz、12.5kHz、16kHz。
(4）最大通道數：8個
(5）并行1/3OCT分析，同時測量A，C，Z聲級
(6）測量結果可存盤和打印
3) 建筑聲學測量軟件包
可以按GBJ75-84<建筑隔聲測量規范>進行建筑構件空氣聲隔聲實驗室測量、建筑物內兩室之間空氣聲隔聲現場測量、外墻構件和外墻面空氣聲隔聲現場測量、樓板撞擊聲隔聲實驗室測量和樓板撞擊聲隔聲現場測量等，并可按GBJ121-88<建筑隔聲評價標準>將隔聲測量結果自動轉換為單值評價量，可以按GBJ76-84<廳堂混響時間測量規范>進行混響時間的測量。4) 吸聲系數測量軟件包
(1) 可以按GBJ47-83<混響室法吸聲系數測量規范>進行吸聲系數的實驗室測量
(2) 可以按GBJ76-84<廳堂混響時間測量規范>進行混響時間的測量。
(3) 測量混響時間時，重復測量次數1~18次可選。測量采用1/3倍頻程，中心頻率為50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1000Hz、1250Hz、1600Hz、2000Hz、2500Hz、3150Hz、4000Hz、5000Hz、6300Hz、8000Hz、10000Hz。
(4) 測量的下限頻率可由用戶在50Hz,63Hz,80Hz,100Hz幾點任意選擇。
(5) 測量的上限頻率可由用戶在5000Hz,6300Hz,8000Hz,10000Hz幾點任意選擇。
(6) 可按GBJ47-83<混響室法吸聲系數測量規范>要求自動打印測試報告。
(7) 混響時間的測量范圍為0.2秒至10秒。
(8) 同時計算T60，T50，T40，T30，T25，也可由用戶自行定義衰減曲線的斜率來計算T60。
(9) 所有測量結果可以與EXCEL、WORD等軟件接口。
(10) 可以顯示、保存、打印時域波形
(11) 可以顯示、保存、打印各種頻率成份隨時間變化圖
(12) 可以顯示、保存、打印混響時間頻率特性圖可以顯示、保存、打印吸聲系數（吸聲量）的頻率特性圖
5).信號采集分析軟件包
|
