上海華巖儀器設備有限公司生產銷售DY-40臺式電動粉末壓片機（小型油壓機）
DY-40 技術參數
壓力范圍 0~40噸（0~33.3MPa）
電 源 220V
功 率 180W
活塞直徑 Φ125mm
最大活塞行程 30mm
工作臺直徑 180×180mm
工作空間 180×180×230mm
壓力穩定性 ≤1MPa/5min
重 量 140公斤
外形尺寸 440×360×620mm
操作說明 Operating Instructions
（1）電源插座必須有可靠接地
（2）松開注油孔螺釘14
（3）將電接點壓力表的上限指針調到所需壓力位置
（4）將模具或需加油物品放在工作臺5上，并旋緊絲杠3
（5）擰緊放油閥7
（6）閉合電源開關1按下啟動開關即可工作當達到設定壓力時電機停止工作
（7）松開放油閥7，按下停止按鈕，工作完畢
注意事項 Notes
（1）使用前應仔細閱讀說明書
（2）檢查電源是否可靠接地，以保證人身安全
（3）使用前需松開注油孔螺釘，以保證機器正常運轉
（4）注意壓力表上限（DY-20型 33.3MPa DY-30型 35MPa）否則會發生危險
（5）注意大活塞的最大升程為20mm超出后將影響大活塞的自動復位
（6）應保證變速箱中的足夠的潤滑油
（7）應保持系統中液壓油的清潔，液壓油為30#機油
|

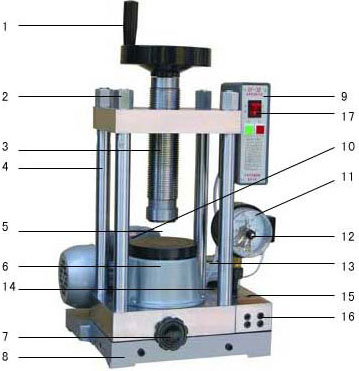

儀器結構 Instrument structure
1、手輪 2、螺母 3、絲杠
4、立柱 5、工作臺
6、大油缸 7、放油閥
8、油池 9、電器盒
10、電機 11、壓力表
12、壓力表調節螺釘
13、減速箱 14、注油孔螺釘
15、吸油閥 16、出油閥
17、電源開關
|
|
|
電動機10經減速箱13及斜盤來驅動雙柱塞泵，液壓油經吸油閥15及出油閥16壓入大油缸中產生壓力，電接點壓力表11顯示并控制系統中壓強，達到所設定的壓力后電動機10自動停止工作，松開放油閥7卸壓后，大活塞6自動復位。
|
|
壓力換算 Pressure conversion
|
油缸實際壓力（噸）
|
6
|
12
|
18
|
24
|
30
|
36
|
40
|
|
壓力表示值（MPa）
|
5
|
10
|
15
|
20
|
25
|
30
|
33.3
|
故障排除 Troubleshooting
|
故障
|
原因
|
排除方式
|
|
無壓
|
1、油池內油液高度不夠或劇烈振動使閥15內進氣
2、出油閥16內閥口鋼珠密封不嚴或有異物
3、大活塞升高過渡使閥15內進氣
|
1、從注油孔14加30#機油，在按3操作
2、用6mm內六角扳手旋開閥螺釘16，取出彈簧，再用一根6mm左右的鐵棒或螺釘，一個頭頂住鋼珠，另一頭附磁鐵，吸出鋼珠，清洗鐵屑或異物，再依次復位
3、用內六角扳手旋開閥螺釘15，注入油后，用手指按住閥口，開動機器，感到非常有力時，再擰緊閥螺釘15即可
|
|
上壓不穩且慢
|
1、漏油
2、放油閥7擰緊力不夠
3、小柱塞泵內有殘留氣體
4、大活塞6內有殘余氣體
|
1、檢查漏油處，擰緊或排除
2、擰緊放油閥手輪7
3、將整機后仰90（即表面向上）開動機器數秒（后仰時要擰緊注油孔螺釘14，以防油池向外溢油
4、取下工作臺5，擰開頂部大螺釘，關緊放油閥7打壓至油液溢出，再擰上頂部螺釘
|
|
達到預定壓力
后不停機以至
超過最高限壓
|
1、電接點壓力表引線脫落
2、電接點表內部故障
3、繼電器觸點粘連
|
1、檢查接好引線
2、修理或換表
3、更換新繼電器
|
上海華巖儀器設備有限公司生產銷售DY-40臺式電動粉末壓片機（小型油壓機）
|
