上海華巖儀器設備有限公司供應GMB、MB系列隔膜泵
MB系列隔膜泵
該系列泵除了具有傳動機構、單向閥外，液力端有隔膜腔（包括隔膜限制板、隔膜等），安全閥，補液閥和排氣閥。其柱塞密封方式采用間隙密封。因隔膜周圍是密封的，故可使被輸送介質與驅動隔膜周期變形液體完全隔開，因此，理論上可做到絕對不漏。特別適合輸送有毒、易爆放射性等危險品，以及輸送具有強烈刺激氣味、貴重、易揮發的介質。此外由于泵體與泵頭分離，還可以輸送需要加熱的粘稠介質。各型號均可安裝防爆電機，增加防爆功能。
主要特點：
該泵采用OEM方式生產，所需泵體零部件均從意大利進口；
隔膜泵可計量多種類型的介質，如懸浮液或有腐蝕性的顆粒介質、有毒介質以及計量不能與大氣接觸的介質；
采用交流電機控制，使得泵的控制更加自如。
應用領域：需加注有毒、有害介質的領域，如化工廠、加氣站等。
主要技術指標
|
型號
|
MB0225
|
MB4001
|
MB8161
|
MB4001-PVC
|
MB8161-PVC
|
|
額定流量
|
1.5L/h
25ml/min
|
24L/h
400ml/min
|
49L/h
816ml/min
|
24L/h
400ml/min
|
49L/h
816ml/min
|
|
工作壓力MPa
|
2
|
1
|
1
|
1
|
1
|
|
外形尺寸 mm
|
300×200×400
|
|
接管直徑
|
G1/2
|
G1/2
|
G1/2
|
G1/2
|
G1/2
|
|
粘度
|
<100cp
|
<100cp
|
<100cp
|
<100cp
|
<100cp
|
|
與介質接觸材料
|
不銹鋼材質或工程塑料
|
|
功率消耗
|
180W
|
180W
|
180W
|
180W
|
180W
|
|
重量Kg
|
15
|
15
|
15
|
15
|
15
|
———————————————————————————————————————————
GMB系列隔膜泵
GMB系列泵同其它形式的計量泵相比有著顯著的特點：
----該泵除具有傳動機構、單向閥外，在液體端還有隔膜腔（包括隔膜限制板、隔膜等）、安全閥、補液閥和排氣閥。它的柱塞密封方式采用間隙密封。由于隔膜周圍是密封的，所以可使被輸送的介質與驅動隔膜周期變形液體完全隔開，因而，從理論上可做到絕對不漏。特別適合輸送有毒、易爆、放射性等危險品，以及輸送具有強烈刺激氣味、貴重的、易揮發的介質，此外由于泵體與泵頭分離，還可以輸送需要加熱粘稠介質。各型號均可安裝防爆電機，增加防爆功能。

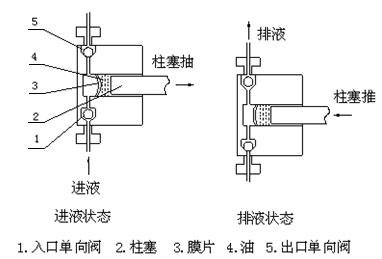

泵的j結構及工作原理：
----本泵以是通過凸輪偏心機構來實現柱塞的往復運動，達到吸排液體的目的。泵的總體結構主要由電機、減速部分、偏心輪部分、彈簧柱塞部分、泵頭座、泵頭（有的型號是分離式泵頭）、流量調節部分、進出口閥、安全閥、補液閥、放氣閥等組成。柱塞在泵頭座內作往復運動，隔膜腔內的油產生壓力，推動隔膜在泵膜腔內前后鼓動，從而達到吸液體的目的。由于隔膜泵將柱塞與輸送介質隔開，可防止工作介質的滲漏。
流量控制方式：
（1）手輪調節柱塞行程
（2）遠程變頻調節轉速
|
型號項目
|
GMB-1
|
GMB-2
|
GMB-3
|
GMB-4
|
|
|
|
|
|
|
|
流量L/h
|
1
|
1.8
|
3
|
6
|
|
工作壓力P MPa
|
15
|
15
|
15
|
10
|
|
柱塞直徑 mm
|
7.75
|
8
|
10.9
|
15.5
|
|
進出口徑 mm
|
6
|
6
|
6
|
6
|
|
柱塞行程 mm
|
10
|
10
|
15
|
15
|
|
往復次數 rad/mm
|
35
|
60—72
|
35
|
35
|
|
電機型號
|
CO28024/370W
|
130TDY
|
CO28024/370W
|
CO28024/370W
|
|
外形尺寸 mm
|
240×680×250
|
320×380×280
|
240×680×250
|
240×680×250
|
|
分離泵頭尺寸mm
|
|
110×150×350
|
110×150×350
|
|
功率消耗W
|
370
|
370
|
370
|
370
|
|
與介質接觸材料
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
|
粘度 cp
|
<100
|
<100
|
<100
|
<100
|
|
重量kg
|
15
|
15
|
25
|
25
|
|
