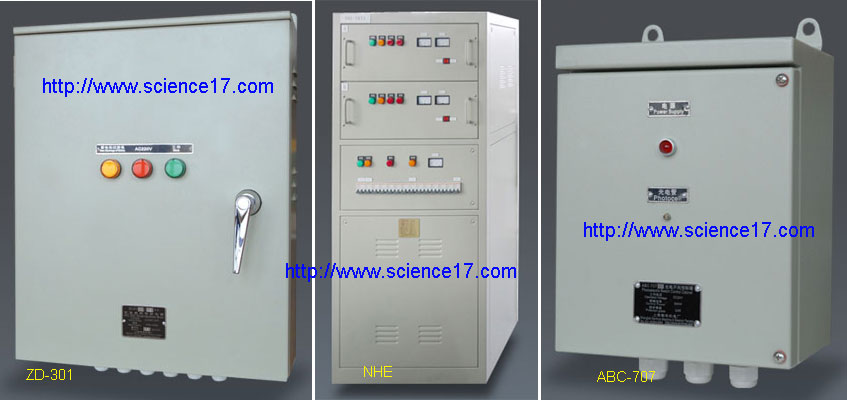

ZD-301 交直流兩用供電箱
ZD-301 交直流兩用供電箱
ZD-301交直流兩用供電箱是市電提供的直流電源和蓄電池電源自動切換的供電設備（市電優先），常使用于港口機械、門吊等大型設備上的低壓供電設施，如與BC-707、ABC-7L配合使用可實現無人值 守控制。
主要功能及特點
箱體采用金屬噴塑，堅固耐用，結構新穎，具有防水防塵功能。
蓄電池由內部的專用充電器自動充電，當市電（AC220V）斷電后自動轉換為蓄電池供電。
蓄電池采用免維護鉛蓄電池。
為防止蓄電池過放電，該供電箱內裝有過放電保護電路，當蓄電池電壓低于DC21V時將自動切斷輸出。
該供電箱若與ABC-707、ABC-7L配套使用，完全可實現無人值守控制。
主要技術參數
輸入電壓 AC100V~AC240V
電源頻率 50Hz~60Hz
市電經內部開關電源可提供DC24V/3A的直流電源
蓄電池容量為7AH / DC24V（蓄電池容量還有12AH/DC24V、24AH/DC24V、 65AH/DC24V，可根據客戶的需求而定）
供電箱長期不用時必須關斷DC24V電源開關
外形尺寸與電源容量對照表
容量 7AH 12AH 24AH
尺寸
A 480 560 560
B 450 530 530
C 320 400 400
D 350 430 430
H 145 145 225
————————————————————————————————————————————
NHE-2.5KVA×2應急電源
NHE-2.5KVA×2應急電源
NHE-2.5KVA×2應急電源（EPS）是為消防應急照明、事故照明等一級負荷而設計生產。適用于消防設施或一級負荷及其它負荷等各種AC220V用電電器與設備提供應急電源。
EPS由互投裝置、高頻智能充電器、逆變電源、電氣控制柜及蓄電池等組成。在交流電網正常時經過互投裝置給負載供電。當交流電網斷電后，互投裝置將會立即投切至逆變電源供電。當電網電壓恢復時，應急電源又將自動恢復為電網供電。
應急電源在停電時，能在不同場合為各種用電設備供電。它適用范圍廣、負載適應性強、安裝方便、效率高。采用集中供電的應急電源可克服其它供電方式的諸多缺點，減少不必要的電能
浪費。
主要功能及特點
采用DSP控制、高頻IGBT逆變、正弦脈寬調制SPWM技術；
高頻大容量智能充電、智能電池管理；
模塊化設計，維護方便。
靜態變換，無噪音，無污染，無公害；
自動切換，可實現無人值守；
節能，非應急供電時微功耗；
性能穩定，安全可靠，使用壽命長；
主要技術參數
交流輸入電壓 220VAC單相±10%
交流輸入頻率 45Hz~65Hz
交流輸出頻率 50Hz±0.05
交流輸出電壓應急時 220VAC±5%，正常時與電網供電一致；
額定輸出功率 單相：A路2.5KVA、B路2.5VA 即2.5KVA×2（5KVA）
應急時間 90分鐘
過載能力 120 % 正常工作、150%4秒
波 形 應急時：準正弦波 正常時：同電網一致
電網供電 100%; 應急供電:85% ~ 95%
互投裝置轉換時間 靜態≤ 300ms
保護功能 輸出過載、輸出短路、過熱保護、蓄電池過充、過放保護
工作環境 溫度:－10℃ ~ +50℃;相對濕度:0 ~ 90%不結露
噪 音 應急時：≤40dB 正常時：無噪音
適應負載 固定頻率的電阻性、電感和電容性等無強沖擊混合負載類
直流電壓 DC24V×2
直流電流 ≥90A
電 池 四節12V/200AH 免維護鉛蓄理士電池
|
保護功能
|
說 明
|
備 注
|
|
輸出過載保護
|
負載功率超過150%時，4秒鐘延時后將關斷輸出
|
需關機才能復位
|
|
輸出短路保護
|
輸出萬一短路，EPS應急電源將自動關閉
|
|
輸入接反保護
|
輸入EPS應急電源的直流電壓極性接反，應急電源將自動保護
|
需重新打開A、B逆變器的開關才能復位
|
|
輸入欠壓保護
|
輸入直流電壓低于21VDC×2時，EPS應急電源將自動關閉
|
|
輸入過壓保護
|
輸入直流電壓高于34VDC×2時，EPS應急電源自動關閉
|
|
過熱保護
|
EPS應急電源機箱內溫度超過75℃時，輸出將自動關閉
|
————————————————————————————————————————————ABC-707 光電開關控制箱
ABC-707 光電開關控制箱
ABC-707光電開關控制箱是利用光電管感光特性制成的全自動開關控制箱，能自動切換電源通路斷路，具有白天關斷、夜晚接通電源功能。內部采用專用電路防止誤動作，保證工作穩定可靠。與ABC-7L（航空示警燈）配套使用，可作為港口、礦山、建筑物的自動控制報警裝置。
主要功能及特點
本控制箱采用冷軋板噴塑或不銹鋼.堅固耐用,具有防水.防震功能。
內部采用微電腦控制技術,防止電路誤動作。
當接通電源時,電源指示燈燈亮.輸出端子有電源輸出,此時光電管如有光照,經延時(60S-80S)后自動關閉輸出端電源,如果光電管無光照則輸出端一直保持電源輸出狀態。
若需應急使用時,應將控制箱內的應急開關撥到手動檔位置,這時輸出端有電源輸出,無需應急使用時,應將應急開關撥到自動檔位置(出廠時應急開關置于自動檔位置)。
主要技術參數
工作電壓 AC110V~AC380V DC12V~DC24V (供選擇)
電源頻率 50Hz-60Hz
防護等級 IP56
負載功率 200W
外殼材質 冷軋板噴塑(ABC-707)不銹鋼(ABC-707A)
|
