上海華巖儀器設備有限公司供應XZ-1A相序表、TG3/2相位指示器、TE8030數碼相位指示器

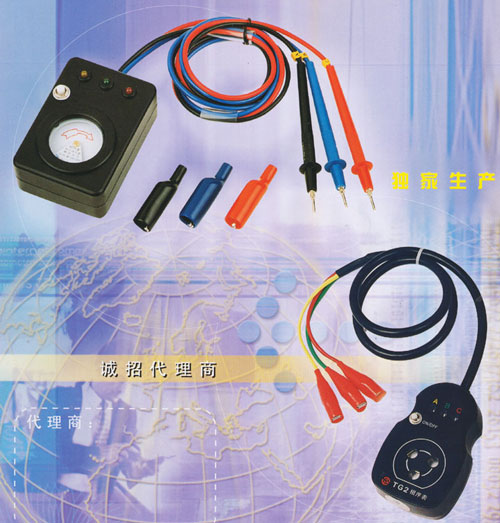

一、概述 XZ-1A相序表 TG2/3相位指示器適用于交流50Hz，廣泛應用于三相交流電的相序測定，還可檢查是否斷相。 本表可檢查100V－500V之間的線路中做相序測定及檢查是否斷相之用，檢查100V－500V之間的三相電源的相序。操作時十分方便，以觀察窗內鋁轉盤的轉向為相序的判別。安全。直觀。TE8030數碼相位指示器是為了開放相位的狀態和相位連續性進行檢查而設計的，這里的相位加續是基于LED和蜂鳴器的。體積輕巧僅200克 極便于電工隨身攜帶。
二、主要技術性能
測試范圍：100V－500V三相正弦交流
頻 率：40－60Hz
測試規定：110V以下為10分鐘
220V以下為5分鐘
380V以下為10秒
500V以下為5秒
外殼絕緣：≥30Mn
外形尺寸：XZ-1A.長103mm/寬70mm/高33mm
TG3/2.長134mm/寬85mm/高40mm
8030 長80mm/寬59mm/高23mm
重 量：0.56kg.8030約200克
訂購指南
| 編號 |
型號名稱 |
技術性能 |
|
| 121234 |
XZ-1A相序表 |
測試規定：110V以下為10分鐘
220V以下為5分鐘
380V以下為10秒
500V以下為5秒 |
|
| 121236 |
TG2/3相位指示器 |
|
| 121238 |
TE8030數碼相位指示器 |
- 操作電壓：200--480V AC三相
- 連續使用的時間限制：200V AC時：6分鐘 480V AC時：4分鐘
- 頻率范圍：27HZ--400HZ
- 承受電壓：2000V/分鐘
- 規格：長80*寬59*高23mm
- 重量：約200克
|
|
三、使用方法
(1)將三根帶夾引入線分別接入三相電路。
(2)按下開關，指示燈亮，轉盤啟動。
三相完好，三只指示燈全亮。如三只指示燈中有一只不亮，則說明該一路斷相。
(3)按轉盤的轉向確定相序：
如按箭頭所示方向順時針轉動，說明三相電源相序與接入的《帶夾引入線》所示相序相同。為順相序；反之為逆相序。
(4)檢查結束后即松開按鈕開關。
(5)操作時，要按照技術性能要求的時間執行，否則將過熱而損壞儀表。
(6)使用環境的相對濕度應≤85%，并注意安全。
|
