上海華巖儀器設備有限公司供應CDX-1多用磁粉探傷
CDX-I
| 貨號 |
品名 |
|
包裝 |
備注 |
| 121154 |
CDX-I磁粉探傷機(主機) |
|
1臺 |
可配A,D,O三種探頭 |
| 121156 |
A 角焊縫探頭 |
|
1只 |
活動關節,適用異型面 |
| 121158 |
D 電磁軛探頭 |
|
1只 |
高磁導,磁化強度較大 |
| 121160 |
O 環形探頭 |
|
1只 |
可對多種復雜工件探傷退磁 |
| 121162 |
CJX-D電磁軛探傷儀 |
|
1套 |
適用需高磁導工件 |
| 121164 |
CJX-A角焊縫探傷儀 |
|
1套 |
也稱馬蹄磁軛探傷儀 |
| 121166 |
CJX-O環形探傷儀 |
|
1套 |
非接觸式,并可對工件退磁 |
| 121168 |
CJX-O環形探傷儀 |
|
1套 |
非接觸式,并可對工件退磁 |
CDX--I磁粉探傷儀是吸收國內外同類產品的優點自行設計生產的新型磁粉探傷設備。采用多種磁化方式，使儀器具有體積小、重量輕。高集成化電路使一臺設備兼?zhèn)湓瓗追N設備的全部功能。
功能選配
A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，獨立利用這種探頭制成的設備叫CJX--D型電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。極距：25～230mm 提升力：AC≥6Kg,重量：2.6Kg.
O型探頭：也稱環形探頭，獨立利用這種探頭制成一臺設備叫CJX--O型環形探傷儀;線圈通電產生強磁場磁化工作。適用于軸棒類、管道類等復雜工件的分段探傷或退磁。內徑：150mm 中心磁強≥1800TA 重量：3Kg
二、技術性能
1、電源電壓：AC 220V+/-10% 50HZ
2、探頭工作電壓：AC 36V
3、探頭工作電流：12A
4、靈敏度：可清晰完整地顯示（15/100）A型標準試片上的刻槽
5、探頭溫升：≤60℃
6、工作節拍：（建議在長時間使用時）充磁時間≤3秒，間隙時間≥2秒
7、外型尺寸：230×160×120mm
8、儀器重量：5Kg
結構特點
儀器采用可控硅開關，低電壓輸出安全可靠，探頭采用固定式和外加可調式兩種，可調式探頭可根據不同部件形狀調節極靴間距，并有良好的接觸。
操作使用
1.將電源電纜的園形插頭插入儀器三芯電源插座，將電纜的單相頭插入電網配電板插座，接通儀器電源開關，指示燈亮，表明電路已接通電源。
2.使探頭線兩端航空插頭分別插入儀器插座及探頭插座中。
3.使探頭和被探工件表面接觸好，按下探頭上的充磁按鈕，充磁指示燈亮，表示工件已在磁化。
4.停止使用時，關斷儀器電源開關及電網配電板上總開關。
注意事項
1.使用該儀器時，一定要將探頭和被探工件很好接觸，才能按下充磁按鈕，否則線圈中的電流會增大而燒壞熔斷器，甚至損壞可控硅。
2.若需要調節磁極間距時，松動可調關節上蝶形螺母來改變磁極間距，然后將螺母旋緊才能工作。
故障檢修
1.電源指示燈不亮，可能是指示燈泡壞或電源開關故障或保險絲熔斷。
2.保險絲熔斷：安裝在面板上的保險絲接在變壓器的初級，當變壓器初級有較大電流分量或初、次級短路等故障，均可引起保險絲熔斷。若檢修時無法判斷是哪一部分故障，可將兩變壓器分開，分別接上電源，再分別檢查，找出故障。
3.充磁指示燈不亮，可能是指示燈壞，小型繼電器故障或可控硅不工作等故障。
設備成套性
1、CDX----I型主機 1臺
2.、探頭（用戶自選） 1只
A型探頭 1只
D型探頭 1只
O型探頭 1只
3.電源線 1根
4.探頭線 1根
5.照明燈泡 5W/12V 5只
6.保險絲 5A 5只
7.合格證 1份
8.保修卡 1份
9.說明書 1份
——————————————————————————————————————————————
上海華巖儀器設備有限公司供應CDX-Ⅲ系列多用磁粉探傷儀
| 貨號 |
品名 |
|
包裝 |
備注 |
| 121170 |
CDX-III磁粉探傷機(主機) |
|
1臺 |
可配A,D,E,O四種探頭 |
| 121172 |
A 角焊縫探頭 |
|
1只 |
活動關節,適用異型面 |
| 121174 |
D 電磁軛探頭 |
|
1只 |
高磁導,磁化強度較大 |
| 121176 |
E 旋轉磁場探頭 |
|
1只 |
一次全方位復合磁化 |
| 121178 |
O 環形探頭 |
|
1只 |
可對多種復雜工件探傷退磁 |
| 121180 |
CJX-A角焊縫探傷儀 |
|
1套 |
也稱馬蹄磁軛探傷儀 |
| 121182 |
CJX-D電磁軛探傷儀 |
|
1套 |
適用需高磁導工件 |
| 121184 |
CJX-E 旋轉磁場探傷儀 |
|
1套 |
配工作燈,滾動輪 |
| 121186 |
CXX-E 旋轉磁場探傷儀 |
|
1套 |
配工作燈,滾動輪 |
| 121188 |
CXX-3 旋轉磁場探傷儀 |
|
1套 |
配工作燈,滾動輪 |
| 121190 |
CJX-O環形探傷儀 |
|
1套 |
非接觸式,并可對工件退磁 |
CDX-Ⅲ型磁粉探傷儀是吸收國內外同類產品的優點自行設計生產的新型磁粉探傷設備。采用多種磁化方式，使儀器具有體積小、重量輕。高集成化電路使一臺設備兼?zhèn)湓瓗追N設備的全部功能。
功能選配
A型探頭：也稱馬蹄磁軛探頭或角焊逢探頭，獨立利用這種探頭制成一臺設備叫CJX--A型馬蹄軛探傷儀或角焊縫探傷儀，探頭利用活關節，使用范圍廣。極距：10～160mm提升力≥4Kg 重量：2Kg
D型探頭：也稱電磁軛探頭，獨立利用這種探頭制成的設備叫CJX---D型電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。極距25～230mm 提升力AC≥6Kg 重量：2.6Kg
E型探頭：也稱交叉磁軛探頭或旋轉磁場探頭，獨立利用這種探頭制成一臺設備叫CJX---E旋轉磁場探傷儀，利用兩只交叉的磁軛采用交流電移相技術，使 之產生隨時間變化的復合旋轉磁場，對工件一次全方位磁化。探傷速度快、檢測質量高。極距：80mm提升力≥10Kg重量：3.5Kg
O型探頭：也稱環形探頭，獨立利用這種探頭制成一臺設備叫CJX---O型環形探傷儀，線圈通電產生強磁場磁化工件。適用于軸棒類、管道類等復雜工件的分段探傷或退磁。內徑：150mm中心磁強≥1800TA重量：3Kg。上海華巖儀器設備有限公司供應CDX-Ⅲ系列多用磁粉探傷儀。
二、技術性能：
1.電源電壓：AC 220V+/-10% 50HZ
2.探頭工作電壓：AC 36V
3.探頭工作電流：12A
4.靈敏度：可清晰完整地顯示（15/100）A型標準試片上的刻槽
5.探頭溫升：≤60℃
6.工作節拍：（建議在長時間使用時）充磁時間≤3秒，間隙時間≥2秒
7.外型尺寸：260×140×170mm
8.儀器重量：9Kg
操作作用

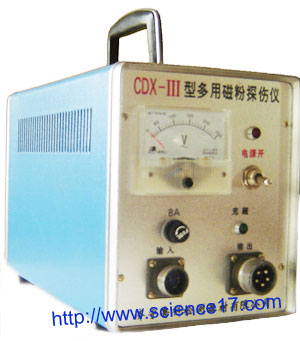

1.CDX--Ⅲ型多用磁粉探傷儀面板機件。
K1－－電源開關 ZD3－－－電源指示燈
BX1－－電源保險絲 ZD1－－充磁電流指示燈
CZ1－－電源輸入插座 CZ2－－電流輸出插座
V電壓表
2.將電源電纜的圓形插頭插入儀器輸入三芯插座內，電源電纜的另一頭插頭插入交流220伏的電網配電板插座內，打開電源開頭K1，電源指示燈ZD3燈亮，說明控制回路已接通外電源。
3.將探頭電纜上的五芯插頭插入儀器面板“輸出”的五芯插座內。
4.選擇好要使用的探頭應和被探工件表面接觸，才可按動手把上的兗磁按急鈕K2，面板上的充磁指示燈ZD1亮表明被探工件已被磁化。
5.儀器停止使用時，應關斷電源開頭K1,在電網配電板上撥下儀器的電纜插頭。
注意事項
1、儀器到用戶手里，開箱后，應首先通讀技術說明書1－2遍，基本掌握儀器原理，使用方法，接著按照裝箱單檢查設備附件是否齊全，再檢查儀器是否完 好，量好電網配電板的電壓是否是220伏，一切檢查無誤后，再插電源插頭，打開電源開關K1,電源指示燈ZD3亮，說明儀器正常。
2.探頭應和被探工件接觸時（不允許空載通電）探頭上的開關K2,才能打開，對工作磁化，否則探頭線圈中電流很大，易燒壞保險絲BX1和雙向可探硅V，或燒壞探頭線圈。
3.探頭靈敏度的檢驗，在正式探傷前，首先要檢驗探傷靈敏度，將（30/100）A型標準試片置于被測工件表面上，并用透明窄膠帶粘牢試片的邊緣，然 后用手壓緊探頭移動使試片置在探頭中心部位、按探頭上的K2開關，通電磁化噴灑磁懸液在標準試片上人工刻槽應顯示清晰，則表明探傷靈敏度和磁懸液的配件制 均符合要求。
設備成套性
1.CDX----Ⅲ型主機 1臺
2.探頭（用戶自選）
A型探頭 1只
D型探頭 1只
E型探頭 1只
O型探頭 1只
3.電源線 1根
4.探頭線 1根
5.照明燈泡 5W/12V 5只
6.保險絲8A 5只
7.合格證 1份
8.保修卡 1份
9.說明書 1份
|
