上海華巖儀器設備有限公司供應ZBL T710樓板厚度測定檢測儀、樓板厚度儀

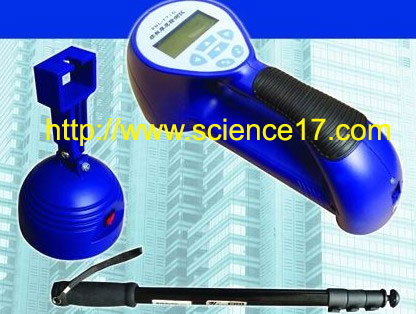

ZBL-T710樓板厚度檢測儀，是一種便攜式、用于無損檢測混凝土或其它非鐵磁體介質厚度的測量儀器；利用電磁場衰減原理,使用時，將發射、接收傳感器分別放置在被測構件的兩對測面，發射傳感器發射出穩定的交變電磁場，其強度隨著距離的增加而衰減，主機上的接收傳感器接收電磁場，并根據接收到的信號強度，測量構件的厚度值。上海華巖儀器設備有限公司供應ZBL-T710樓板厚度測定檢測儀、樓板厚度儀。
主要用途：
◆測量樓板等混凝土或其它非鐵磁體介質的厚度；
◆按GB50204-2002的規定，對檢測數據進行實時判定，并給出統計結果；
◆使用Windows軟件對檢測數據進行分析，并生成檢測報告。
主要性能： ◆測試精度高，性能穩定。在常用范圍內精度達到±1mm。
◆從現場檢測的需求出發，一體化、人機工程學造型的主機設計，使用方便；
◆可伸縮式延長桿、萬向節結構設計，使發射傳感器放置更方便、可靠，減少操作要求，更具人性化，有利于減小人為誤差和操作難度；
◆采用可充電鋰離子電池，工作時間更長，使用成本更低，使用更方便;
◆按照《混凝土結構工程施工質量驗收規范》（GB 50204—2002）規定，根據設計厚度值和結構類型對測試數據進行合格判定，并計算統計結果;
◆具有自動判讀功能，簡化操作;
◆聲音、指示燈、信號值等多重提示，現場使用更方便;
◆按工程、構件進行多級管理，更加符合工程檢測的實際需要；
◆特有的續測功能，允許在已有工程編號下添加構件；
◆存儲被測構件信息及各測點厚度測量值，實現現場檢測無紙化；
◆采用現在流行的USB接口將檢測數據傳輸至計算機；
◆可使用windows平臺下的數據處理軟件進一步分析處理，檢測結果圖形化，可自動生成檢測報告。
技術指標
◆測試厚度范圍：50～350mm
◆測試精度： 50～200mm ±1mm
201～350mm ±2mm
◆數據存儲容量：200個工程或30000個測點。
◆液晶分辨率：160×64。
◆內置鋰離子電池,主機可連續工作約140小時，發射傳感器可連續工作約30小時。
◆主機體積：302mm×100mm×123mm
◆主機重量：540g
◆發射傳感器體積：100mm×100mm×165mm
◆發射傳感器重量：400g
多種提示信息
◆信號值：接收傳感器接收到的信號大小。信號值越大，厚度越小，反之厚度越大。
◆當前值：信號值對應的厚度值。
◆厚度指示條：指示條越長，厚度越大，反之厚度越小。
◆自動判讀值：自動測量狀態下，一次掃描過程中檢測到的最小厚度值。
◆存儲數：當前構件編號內已存儲的厚度值數量。
◆判讀狀態：指示當前使用的測量方式：MANU-手動測量方式；AUTO－自動測量方式。
◆指示燈：指示燈發光提示功能（自動測量狀態下），即使在黑暗或嘈雜環境下，一樣輕松工作。
自動測量方式
◆在該方式下，儀器自動判定并記錄一次掃描過程中最小厚度值，顯示在自動判讀值位置。
◆一次掃描：在測量區域內確定一條測線L1（如圖1所示），將主機接收探頭部分沿測線L1向信號值增大的方向掃描，當越過L1與發射探頭垂點的位置P1后，發出鳴音提示（同時面板LED指示燈亮），此時將主機沿測線向回移動，尋找當前值與自動判讀值一致的位置（或信號值的峰點），即P1點。
◆二次掃描：測線L1在P1點的垂線為測線L2，將主機接收探頭部分沿L2向信號值增大的方向掃描，當越過L2與發射探頭相交的位置后，發出鳴音提示（同時面板LED指示燈亮），此時自動判讀值即是樓板厚度測量結果。
多級文件管理
◆儀器采用兩級目錄管理方式，工程為第一級目錄，構件為第二級目錄；儀器最多可以存儲200個工程。
◆一個工程編號下最多可以存儲1500個構件；
◆一個構件編號下最多可以存儲15350個測試數據。
◆現場自動數據分析
◆按照《混凝土結構工程施工質量驗收規范》（GB 50204—2002）規定，根據設計厚度值和結構型對測試數據進行合格判定，并計算統計結果。
◆實時顯示每個構件的平均值、合格率、最大/最小值、合格測點數、總測點數等重要信息，為測試工程師提供充分的發揮空間。

文件管理界面 數據查看界面
|
