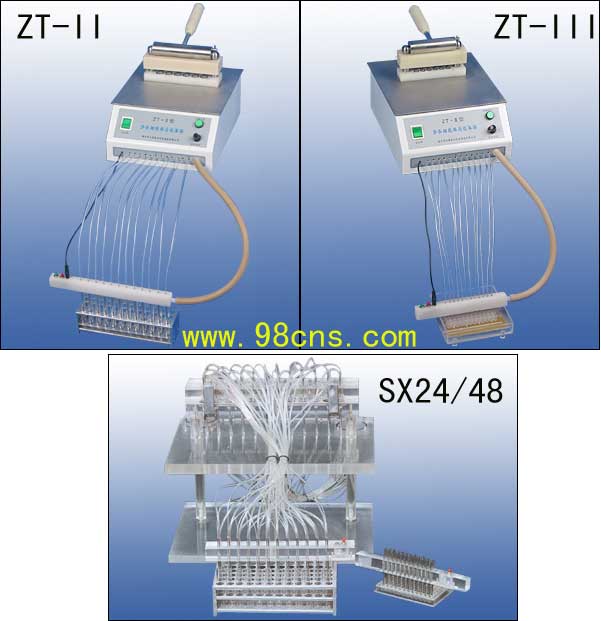

ZT-II ZT-III型多頭細胞樣品收集器:
Ⅱ、Ⅲ型多頭細胞樣品收集器;II,III型有一次性收集和洗滌12個樣品的雙重功能,主要用于收集放射性核素標記的細胞(如淋巴細胞、腫瘤細胞)、病毒、細菌以及可沉淀的物質(如DNA、RNA、蛋白質、受體、多肽、CAMP、藥物)等樣品,也可以用于酶聯免疫吸附試驗(ELISA)。
Ⅱ、Ⅲ型有一次性收集和洗滌12個樣品的雙重功能,主要用于收集放射性核素標記的細胞(如淋巴細胞、腫瘤細胞)、病毒、細菌以及可沉淀的物質)如DNA、RNA、蛋白質、受體、多肽、CAMP、CGMP、藥物)等樣品,也可以用于酶聯免疫吸附試驗(ELISA)。因而廣泛地應用在免疫學、腫瘤學、藥物學、微生物學、生物化學、流行病學、臨床放射免疫等領域中。
ZT系列收集器有二種型號:Ⅱ型 適用范圍最廣,可收集全血培養的細胞、半微量(小試管Ф12×75cm)和微量(96孔、24孔塑料板)培養的細胞樣品。 Ⅲ型適用于收集96孔、24孔板培養的細胞樣品。
該儀器實驗數據可靠,密封性好,既可用電泵又可用水泵抽吸,采用集成電路作延時控制,性能穩定,堅固耐用,附件齊全。系國內一流,可與國外產品相媲美。
按裝程序(參見最后一頁的安裝圖)
(一)自備器材:
1、5升左右的龍口瓶(圖1) 壹只。
2、貯廢液瓶(圖2) 壹只。 3、緩沖瓶(圖3) 壹只
4、工作電壓AC220V,抽氣速0.5升/秒真空泵(圖4) 壹臺。
5、軟質橡皮管 若干! 6、已打孔的橡塞 叁個。
(二)附件和管道系統安裝:
1、將盛有洗液(一般用蒸水)的龍口瓶(圖1)放置約低于工作臺20厘米[如龍口瓶的液面的液高于收集頭(8),收集頭上的12支沖洗管仍為漏液,如龍口瓶與收集頭低差太大(超過80厘米會增大12支沖洗管間的誤差)。用像皮管(圖5)把龍口瓶的出液口出儀器蒸溜水接頭相連接。
2、把12根細塑料軟管按左右順序與收集頭(圖8)上端的12支吸液針管相連接。
3、將儀器左前方出液橡皮管(圖6)與收集頭進液接頭相連接。
4、將96孔微量板放在微量托盤(圖7)中間內。
5、收集頭下端的12支吸液針管對準盤托內的96孔微量板相應的孔并放置其上。
6、用橡皮管(圖9)把儀器上過濾器(圖22)后廢液接頭與貯廢液瓶(圖2)抽吸管相連接。
7、用橡皮管(圖10)把貯液瓶(圖2)與緩沖瓶(圖4)相連接。
8、用橡皮管(圖10)把緩沖瓶(圖3)與真空泵(圖4)抽氣嘴相連接。
(三)電器部分的安裝和操作:
1、把儀器右前方控制插頭(圖13)插入收集頭控制插座內。
2、將負壓泵電源插頭插入儀器背后的泵座(圖14)上。
3、將儀器的電源插頭插入AC220V的電源上。把電源開關(圖16)向內一撳,開關內的指示燈發亮,表示機內電源已接通;將負壓泵電源開關(圖17)向左撳動,開關內指示燈發亮,負壓泵起動(負壓泵開關不受電源開關的控制)。
4、洗滌時點動和定時開關的使用
。1)按住點動控制按鈕(圖18),洗液從收集頭的洗液管流出來,放松點動控制開關,洗液停止流動。
(2)當按一下(按一下,手可離開按鈕)定時控制按鈕(圖19),洗液立即從洗液管流出來,沖洗到按照你預先調節(圖20)好的時間自動將流動洗液關閉。
細胞樣品收集操作程序
根據收集樣品不同,操作程序也略有不同,以全血細胞和分離淋巴細胞為例,介紹如下:
(一)全血細胞樣品收集
1、根據安裝圖連接好整個管道。
2、接通電器控制系統和電源。
3、49型玻璃纖維紙一張(Ⅱ型13.2cm×5cm)放在上下過濾合間,向下壓手柄,壓到右端的定位捎(圖24)至立柱(圖25)下端相碰,此時過濾盒關閉。
4、收集樣品時,開電源開關和泵開關,先用蒸餾水放吸5秒鐘,使紙潤濕,同時檢驗真空泵和儀器是否處于良好的工作狀態。
5、把收集頭插入放有樣品的試管中,此時樣品吸至過濾盒中,細胞被纖維紙所阻擋,而廢液流進廢液瓶內。
6、全血樣品收集時,可用定時按鈕,按一下收集頭上的 定時按鈕,使洗液沖洗約20秒鐘,必要時可再按一次按鈕,再沖洗20秒鐘,沖洗時應將收集頭在試管內作上下左右運動,使試管得到充分沖洗。
7、打開過濾盒,吸去殘留在濾紙上的液體,約2-3秒后關閉真空泵,待負壓消失時,取下過濾紙。
8、關閉過濾盒,用蒸餾水洗滌管道的三氯醋酸。然后放置一張玻璃纖維紙,進行下一排樣品收集。
9、過濾好的纖維紙經80℃左右的溫度烘干,用鑷子取出含有樣品的濾片,或用取紙器取濾片,進行液體閃爍測定或r射線測定。
(二)分離淋巴細胞收集
無大量紅細胞樣品收集時,不需要三氯醋酸和乙醇分別處理,僅用蒸餾水洗滌即可。其玻璃纖維紙應用一大張濾紙為好,這樣每收集一排樣品,僅把濾紙向前移動一下,使一塊板上的樣品,盡可能在一張紙上。
在收集微量板培養的細胞樣品時,一般用點動。用點動按鈕手撳20次左右(每次撳住時間約為1秒)。也可以用定時開關,定時時間一般選20秒左右,其余操作同收集全血樣品一樣。用定時沖洗時,如果洗液從微量板中溢出,速調小設定的時間。
部分附件使用說明
(一)用Ⅱ型、Ⅲ型收集樣品時,濾紙正面朝下。
(二)墊板和微量板的配套使用。
1、當收集96孔平底微量板上的樣品時,把墊板放入微量板托盤內,就可防止吸液針管劃破微量板孔的底部。
2、當收集96孔圓底微量板樣品時,不用放墊板。
(三)取紙器的使用
取紙器是用來取纖維紙上含樣品濾片的工具,含樣品纖維紙經80℃左右溫度烘干后,一般用鑷子取出含樣品的濾片,如用鑷子不能取下的情況下,可用取紙器取下。
(四)針頭的使用
由于某種原因,引起收集頭細管(沖液管)流速不暢,將針頭通一下。
注意事項 :
1、必須閱讀說明書,看懂安裝圖。
2、吸力不夠時,應檢查配套的負壓泵的抽氣速率是否是0.5升/秒;各接口的橡皮管是否老化。
3、用蒸餾水操作幾遍,先熟悉儀器的功能。
4、用畢用自來水充分洗管道。 5、拔出電源插頭。
6、用畢后過盒一定要打開(手柄向上推,上下過濾盒離開)。
7、揩去工作臺上的液體。 8、用有機玻璃罩蓋好。
ZT-2 ZT-3多頭細胞樣品收集器 技術指標:
型號 |
ZT-Ⅱ |
ZT-Ⅲ |
長×寬×高 |
28×19×20cm³ |
28×19×20cm³ |
過濾孔直徑 |
16mm |
11mm |
各孔間流量的誤差 |
<15 |
<15 |
工作電壓(AC) |
220V |
220V |
凈重 |
10kg |
10kg |
消耗功率 |
30W |
30W |
定時范圍 |
2-60sec |
2-60sec |
絕緣電阻 |
>5M |
>5M |
|
名稱 |
ZT-II型附件 |
ZT-III型附件 |
本機有機玻璃罩殼 |
1只 |
1只 |
試管架 |
2只 |
—— |
試管收集頭 |
1只 |
—— |
微量收集頭(12支) |
1只 |
1只 |
微量收集頭(10支) |
1只 |
1只 |
微量板托盤 |
1只 |
1只 |
墊板 |
1塊 |
1塊 |
玻璃纖維紙(濾紙) |
20張 |
20張 |
取紙器 |
1只 |
1只 |
通針(針頭) |
2枚 |
2枚 |
說明書 |
1份 |
1份 |
合格證 |
1份 |
1份 |
|
