YG108-4a、4b、4c圈數測試儀 簡介:儀器測量傳感器采用開啟式。使用較為方便，但受外界干擾和線圈形狀影響較大，所以一般只能測量形狀變化不大的線圈。對于電機等形狀較大的線圈均不適宜測量。從0～6萬圈無須量程變換均可精確測量，從而提高使用方便性和增加儀器壽命。上海華巖儀器設備有限公司供應YG108-4a/YG4b/YG4c線圈圈數測量儀。
·采用微處理器控制，全部功能數字化
·操作步驟簡便、快捷、自動顯示被測圈數
·一般用于形狀較小的線圈的測量
·高達3次/秒的測量速度
·5位數字顯示

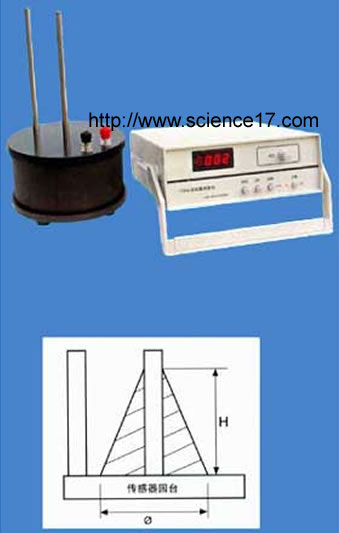

·被測線圈測量有效空間范圍在φ、H錐三角范圍內
|
儀器型號
|
YG108-4a
|
YG108-4b
|
YG108-4c |
|
|
|
|
|
|
被測線圈內徑
|
內徑＞10mm
|
內徑＞6mm
|
內徑＞4mm
|
|
測試傳感器規格
|
φ10
|
φ6
|
φ4 |
|
測量有效空間范圍
|
φ=10
H=100
|
φ=50
H=64
|
φ=25
H=32 |
|
測試精確度
|
0～300圈±0圈、
300～500圈±1圈、
500～20000圈±0.2%圈、
20000～60000圈±0.5%圈
|
|
被測線圈圈數范圍
|
0～60000圈
|
|
重 量
|
約10kg
|
|
外形尺寸
|
主機：250×250×110mm、測試臺190×220mm
|
