FZT-1全自動浮法玻璃斑馬角測試儀 用途
        FZT-1是國內最新發明的產品，用于測量浮法玻璃斑馬角。
        由于采用虛擬莫爾技術，使得這臺全計算機化的測試儀器成為玻璃質量檢測中斑馬角測量的一個強大工具。并且采用FZT-1斑馬角測試儀對所有種類平板玻璃斑馬角的測試都是依據ISO/TC160N63E-83、JISR3202-1996、 EN572-2和 GB11614-1999標準的檢測方法中的規定進行。上海華巖儀器設備有限公司供應FZT-1全自動浮法玻璃斑馬角測試儀。FZT-1斑馬角測試儀測量準確、快速并易于操作。斑馬角的測量范圍為0～75度，測試精度為0.2度，測量重復性優于1度。并且FZT-1斑馬角測試儀還提供了手動和自動兩種測量方式。
儀器組成

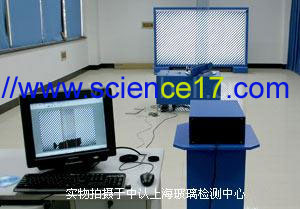

        儀器由燈箱、轉臺、光學探頭和計算機組成（見圖一）
工作原理
        浮法玻璃的光學變形目前全球均采用斑馬法（圖一），在距觀察者9米遠處放置一斑馬幕，在斑馬幕與觀察者中間放置玻璃樣品，觀察者透過玻璃樣品觀察斑馬條紋，首先讓條紋變形，然后慢慢轉動試樣直到形消失，記錄此時玻璃法線與視線的夾角（簡稱斑馬角），以斑馬角的大小評價浮法玻璃的光學變形。
        在本儀器發明之前，全球的玻璃行業均采用人眼來判斷斑馬條紋變形的臨界角，而這是一項極其艱難和費力的工作，其最致命的弱點是測量的重復性低，一般是±3度，并且不同的觀察者之間還存在不小的偏差。
        所謂的條紋變形就是條紋與直線存在偏差（圖二），可用變形量L來量化，當L小到某一人眼無法辯別的值時，人眼就判定此時變形已經消失，記錄此時的入射角為斑馬角。
        本儀器就是依據這個原理，用光學鏡頭和CCD取代人眼，并且采用虛擬莫爾技術精確地測量出玻璃在每一入射角下的條紋變形量L，繪制出變形量L的變化曲線（圖三）。圖中Y軸表示變形量L，X軸表示入射角。由于每間隔0.2度測量一次變形量L，使得這臺儀器的斑馬角讀數可精確到0.2度。
        圖三曲線是05年4月在上海質檢所測試時的實物曲線，其中黑、紅兩條曲線是兩次測量的重復性比較，圖中顯示，隨著玻璃入射角的增加，變形量隨之增大，我們可以設定一個變形量的臨界值，認為小于這個臨界值的變形人眼不能分辯，這個臨界值所對應的入射角就是玻璃的斑馬角。用戶可以在儀器的客戶端界面方便地設置和修改這個臨界值，人們可以通過對比試驗來確定臨界值，輸入臨界值后，儀器就可以自動進行測量和計算出相應的斑馬角，并顯示在電腦屏幕上，完成對玻璃樣品的斑馬角測試。
儀器測試及與人眼對比
        2005年4月我們?cè)谏虾Ｊ匈|(zhì)檢所對儀器進行了測試并與玻璃行業檢測專家進行了人、機對比試驗，聘請的檢測專家是上海耀華皮爾金頓玻璃公司質量部經理趙沈安，以下是測試及對比結果：

玻璃序號	機器測量	人眼	與人眼對比結果
1	四月16日 48.6°          48.8° 四月17日 48.6°	48.5°	與人眼一致
2	四月17日 57.0°	57°	與人眼一致
3	四月17日 65.6°          66.2°	61°	比人眼高
4	四月17日 45.0°          44.8°          44.6°          44.4°	44°	與人眼一致
5	四月16日 65.2°          65.2° 四月17日 65.8°	66°	與人眼一致
6	四月17日 56.2°          55.8°	56°	與人眼一致
7	四月16日 59.6°          59.4°          59.6° 四月17日 59.0°	60°	與人眼一致
8	四月17日 72.4°          72.4°	70°	與人眼基本一致
9	四月16日 53.4°          53.0°          52.8° 四月17日 53.4°          52.6°	57°	比人眼低

        測試結果表明，儀器的重復性很好，一般均小于±1°，這臺儀器設置的臨界值是0.07，在這個設置值下，與人眼的測試結果也十分接近。大量的樣品測試表明，每片玻璃的變形量曲線均不相同，這與每片玻璃的內部構造有關，例如（圖四）變形曲線,這樣的玻璃人眼往往很難判斷，因此，存在個別樣品的測試結果與人眼有較大偏差，但該偏差也在可以接受的范圍之內。
技術性能規范
        1、 操作條件
        1.1 單相交流電源 220V 50Hz
        1.2 儀器接地良好
        1.3 工作環境應清潔，光線較暗，無陽光直射，工作時室內環境應不隨外界環境變化變化，無灰塵，無強烈振動。
        2、技術指標
        2.1 斑馬幕尺寸：2500×1500mm
        2.2 斑馬條寬度：25mm
        2.3 刻度盤精度：1°
        2.4 測試精度 ±0.2°
        2.5 測試重復性 ±1°
功能介紹
        為了方便人、機對比，本儀器設置了手動和自動兩種功能。
        采用FZT-1斑馬角測試儀的手動測量功能時，旋轉玻璃支架是由操作人員自行控制。這時的測試過程類似于傳統的斑馬角測試方法。在手動測量過程中，操作人員通過計算機鍵盤來控制旋轉玻璃支架的轉動，每按動鍵盤一次轉動一度角，操作人員判定為臨界角時，轉臺上指針?biāo)�指角度即為斑馬角。
        采用FZT-1斑馬角測試儀的自動測量功能時，操作人員僅將被測玻璃放置到旋轉支架上，其他測試工作將由儀器自動完成。儀器將自動確定斑馬條紋變形的臨界狀態，斑馬角測量結果將自動顯示在計算機屏幕上。
運行狀況
        該儀器目前已在安徽華光玻璃公司使用近兩年，反映運行狀態良好，偏離臨界值設置為0.07，最新交付使用的是2005年4月上海市產品質量監督檢驗所購置的儀器，同樣使用0.07的臨界值，運行良好。
        FZT-1斑馬角測試儀作為玻璃工業中一代新型的測試儀器，提供了先進的光電子技術和測量方法。
