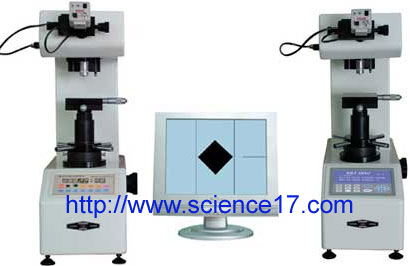

HVS-5ZB/10ZB/30ZB液晶屏顯示自動轉塔數顯維氏硬度計及LCD系列
本機是在HVS-系列數顯維氏硬度計主機上，通過CCD彩色攝像頭光學接筒， 15吋彩色液晶顯示器，（配遙控器，帶喇叭，帶視屏接口可直接連接DVD，VCD等設備，顯示模式：XGA 1024 X 768 75HZ），直接能在顯示器測量和操作，不僅提高了測量精度，還體現了像質清晰度，減少了在測量操作過程中的人為誤差，并且可以觀測金相組織。在國內率先推出后深受大專院校、科研單位、國企和私企的歡迎，也受到外商的青睞。
主要技術指標 :
|
型號
Type
|
HVS-5ZB
HVS-5ZB/LCD
|
HVS-10ZB
HVS-10ZB/LCD |
HVS-30ZB
HVS-30ZB/LCD |
|
物鏡/壓頭切換
Lens/Indenter switch
|
自動轉塔
With Motorized Turret
|
試驗力
Test force |
N |
2.942,4.903
9.807,19.61
29.42,49.03
|
4.903,9.807
19.61,29.42
49.03,98.07 |
9.807, 24.52
49.03, 98.07
196.1, 294.2 |
符號
Symbol |
HV0.3,HV0.5
HV1,HV2
HV3,HV5
|
HV0.5,HV1
HV2,HV3
HV5,HV10 |
HV1, HV2.5
HV5, HV10
HV20, HV30 |
|
加荷方式
Loading mode
|
程控自動加荷,保荷和卸荷
Program-controlled application, duration and removal of load
|
|
保荷時間
Duration time
|
5 – 60 sec selectable
步長 (In step of ) 5 sec.
|
|
硬度測量范圍
Measuring range
|
5 HV – 3000 HV
|
| 測量顯微鏡Microscope |
物鏡Objective |
20x 10x |
10x 5x |
| 目鏡Eyepiece |
15x |
|
最小檢測單位
Min. detection
|
0.05μm |
0.1 μm |
|
監(jiān)視器上倍率
Magnify on TV
|
約1000倍
About 1000x
|
約500倍
About 500x |
|
光路切換
Optical path
|
測量/CCD攝影切換
Measurement / Photo switch
|
|
測量讀數方式
Measuring mode
|
| |
| |
目鏡或視屏測量,數字顯示,打印輸出硬度值,平均值,不均勻度,標準偏差, LCD可顯示洛氏HRC HRA轉換值等Digital, Measurement with eyepiece or on TV.Print-out Hardness values Average, Divergence,, Standard deviations, |
|
| |
|
|
試件最大高度
Max..test height
|
160mm
|
|
精度Accuracy
|
執(zhí)行標準：中華人民共和國國家標準
GB/T 4340.2-1999金屬維氏硬度計試驗
第二部分：硬度計的檢驗
上海市企業(yè)標準 Q/NWFQ 02-2002維氏硬度計
|
|
標準配件，附件
Standard attachments
|
物鏡20x,10x
(在機上)
|
物鏡10x ,5x
(在機上) |
X-Y工作臺 維氏壓頭 (在機上)
標準硬度塊一套HV5 HV10
（HVS-5ZB只配一塊標準硬度塊HV5 ）
薄片夾緊器 平口鉗 小圓工作臺 小水平儀
CCD彩色攝像頭 15吋彩色液晶顯示器 打印機
|
|
選購件
Options
|
大圓平面工作臺，萬向式平口鉗，120°V型工作臺
90°V型工作臺 數碼相機及適配鏡
|
| 電源 Power supply |
220 VAC, 50/60 Hz
|
| 尺寸 Dimensions |
凈 Net：22×54×65 cm 包裝 Packing： 32×62×75 cm |
| 重量 Weight |
主機 Main tester：38 Kg 毛重 Gross：60 Kg |
|
