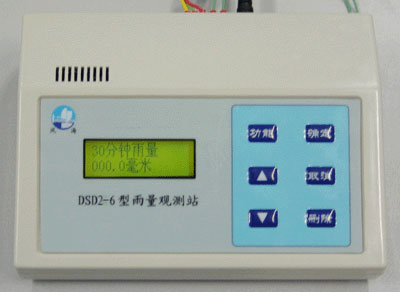

DSD2-6型溫度雨量觀測站
DSD2-6型溫度雨量觀測站主要和SL2-1型雨量傳感器配套使用，用于室外觀測降雨，通過232串口通訊方式進行數據的傳輸，本系統可存儲一年的歷史數據。資料采集為每分鐘一次，包括分鐘降雨、30分鐘降雨、小時降雨；每小時進行一次數據存儲。有時間校準功能，聲光報警功能。主要數據查詢可以通過操作液晶和串口操作進行，串口主動上傳為每分鐘降雨數據。所有降雨數據的單位均為毫米。有液晶顯示及鍵盤錄入功能。適用于氣象、農業、環保、農林、海洋、水文、科學研究等領域；可正常運行于各種野外環境。上海華巖儀器設備有限公司供應DSD2-6型溫度雨量觀測站。
一、主要功能：
1）顯示降雨數據：包括實時降雨數據、30分鐘累計降雨數據、12小時累計降雨數據、24小時累計降雨數據。
2) 存儲一年的降雨記錄，并能用計算機收集數據。
3) 顯示日期時間和室內溫度。
4) 設置3個級別報警（30分鐘累計降雨、12小時累計降雨、24小時累計降雨）。
5) 根據設置的3個級別報警，采用聲光方式報警。
6) 設置站臺號功能。
二、技術指標：
|
測量范圍
|
999.9毫米/天
|
分辨力
|
0.1mm
|
|
允許誤差
|
4%
|
通信方式
|
RS232
|
|
采樣速率
|
1次/分鐘
|
顯示
|
液晶顯示
|
|
電源
|
5V±5％
|
功耗
|
1W
|
|
絕緣電阻
|
電源高低端對機殼的絕緣電阻不小于107歐姆
|
工作環境
|
溫度-10℃～50℃
相對濕度不大于95％（無凝結）
|
SL2—1型雨量傳感器是引進德國先進技術制造的用于測量地面降水的儀器。該產品測量精度高，使用不銹鋼材料，堅固耐用。并能通過電纜直接與自動氣象站連接，實現了計算機自動控制，填補了我國單翻斗傳感器的空白，適合我國自動氣象站使用。
SL2—1型雨量傳感器的結構為遙測單翻斗型式，雨水通過一個表面積為200cm2的接收器，再通過一個過濾斗流入翻斗里，翻斗的每次翻轉通過干簧管轉換成脈沖信號，傳輸?shù)讲杉到y(tǒng)。 |
|
承水口內徑
|
ф159.6mm(200cm2 )
|
|
|
分辨力
|
0.1mm
|
|
測量范圍
|
0～4mm/min
|
|
允許誤差
|
±0.4mm (≤10mm) ±4%(>10mm)
|
|
環境溫度
|
0℃～+60℃ -25℃～+60℃ (帶加熱裝置)
|
SL2-1A型雨量傳感器（帶加熱）
SL2-1A型雨量傳感器（帶加熱）是在原有SL2-1型雨量傳感器的基礎上，配套加熱系統，不僅可用于測量降雨，而且可用于冬季測量降雪，當溫度低于5℃時，加熱系統自動啟動，當溫度高于5℃時，加熱系統自動關閉。該傳感器是引進德國先進技術制造，測量精度高，使用不銹鋼材料，堅固耐用，并能通過電纜直接與自動氣象站連接。適合自動氣象站及雨量站使用。
SL2-1A型雨量傳感器（帶加熱）由外筒、底盤、翻斗組件、加熱系統和支架等組成。設計采用單翻斗式技術原理，其輸出為開關信號，內部結構緊湊，操作維護簡單。
技術指標：
|
承水口直徑
|
φ159.60+0.6mm
|
分辨率
|
0.1mm
|
|
測量范圍
|
雨強：0～4mm/min
雨量：大于0.1mm
|
測量允許誤差
|
±0.4mm (≤10mm)
±4%(>10mm)
|
|
環境溫度
|
－40℃～60℃
|
結構形式
|
單翻斗式
|
|
輸出方式
|
開關信號
|
加熱電源
|
24V DC/AC
|
|
加熱輸出功率
|
110W
|
加熱回差溫度
|
0～2℃
|
SL2-2型雨量傳感器
SL2-2型雨量傳感器是用來測量地面降雨的儀器。該儀器由外筒、底盤、翻斗組件和支架等組成，設計采用單翻斗式技術原理，其輸出為開關信號，內部結構緊湊，操作維護簡單。該產品能通過電纜直接與數據采集系統連接，支持數據傳輸和自動化處理，適合于自動氣象站及雨量站使用。
技術指標
|
承水口直徑
|
φ159.60+0.6mm
|
分辨率
|
0.2mm
|
|
測量范圍
|
雨強：0～4mm/min
雨量：大于0.2mm
|
測量允許誤差
|
±0.4mm (≤10mm)
±4%(>10mm)
|
|
環境溫度
|
0℃～60℃
|
結構形式
|
單翻斗式
|
|
外形尺寸
|
雨量傳感器：長度：431mm±2mm
直徑：φ187.8mm±1mm
支架：長度：369mm±5mm
直徑：φ250mm±2mm
|
重量
|
傳感器：3.1kg±0.2kg
支架：9.6kg±0.5kg
|
|
接觸功率
|
max 0.5W/Vcc,max 42V DC
|
輸出方式
|
開關信號
|
|
脈沖寬度
|
≥50ms
|
|
