上海華巖儀器設備有限公司供應ZLS-26D/T ZLS-26D/M ZLS-27DM ZLS-23B ZLS-24B ZLS-24C氦質譜檢漏儀 ZLS-23/24/26系列氦質譜檢漏儀
| 氦質譜檢漏法是根據質譜分析的原理， 以氦作探索氣體，對各種需密封的容器的漏隙進行快速定位和定量檢測的理想的方法。因氦是隋性氣體，對大氣無污染，使用安全；氦原子量小、粘度小，易滲透過任何可能存在的漏率，檢測靈敏度高、速度快、適用范圍廣；加之氦在大氣中合量少 (僅萬分之五)，離子質量與其它氣體離子質量相差很大，不易受干擾，不會錯判.與當今諸多檢漏方法(如氣泡法、鹵素檢漏法等)相比，它是佼佼者。 |
ZLS-26D/T型氦質譜檢漏儀是新型的全功能氦質譜檢漏儀，機內采用渦輪分子泵作主排氣機，啟動快(僅五分鐘即可使用)。儀器可以在測試口壓強近似大氣時，采用逆擴散方式進行檢漏， 也可以在測試口壓強為50Pa以下時采用常規方式進行檢漏；用常規方式檢漏時，可以在分流狀態下檢較大的漏隙(測試口壓強在50-10-1Pa)，也可以在不分流狀態下檢微小的漏隙(測試口壓強在10-1Pa以下) 。儀器測量范圍可達2×10-1-2×10-12Pa·m3/s。儀器采用光柱和數碼管直接顯示漏率，且可按需要選用適當?shù)穆┞蕟挝?儀器已給出四種常用單位Pa·m3/s、 Torr·L/s、mbar·l/s、atm·cc/s)，讀數方便，儀器有音響報警裝置，報警點可以任意設定，使用方便。本儀器適用于工廠車間和實驗室對各種零部件作噴氦法(真空檢漏法)、吸氦法(壓力檢漏法)、背壓法檢漏。其中ZLS-26D型軍品已通過二炮驗證，開始批量為其專供配套。
技術指標 |
- 儀器最小可檢漏率：優于5-10-12Pa-m3/s
- 儀器最大可檢漏率：2×10-1Pa-m3/s
- 儀器漏率顯示范圍：2×10-1-2×10-13Pa-m3/s
- 儀器的反應時間：不大于3s
- 儀器質譜室允許工作的最高壓強：1×10-2Pa
- 儀器測試口允許工作的最高壓強：1000Pa
- 被檢件由粗抽至檢漏的自動切換點(檢漏點)可調范圍：50-10-1Pa
- 音響器報警點設定范圍：任意
- 背壓法檢漏時間可調范圍：5-30s
- 儀器的啟動時間：不大于5min
- 儀器的輪廓尺寸：640×550×980mm3
- 儀器的重量：約75Kg
技術性能 |
| 氦質譜檢漏儀對比 |
型 號 |
最小可檢漏率Pa·m3/s |
反應(清除)時間 s |
讀數方式 |
特 點 |
| ZLS-23B |
2·10-11 |
＜3 |
表頭(mV) |
單主機，帶標準漏孔 |
| ZLS-24B |
2·10-11 |
＜3 |
表頭和數字(量程自動切換) |
帶一套粗抽系統(泵2XZ-4B)，適用于各種檢漏方法，帶標準漏孔 |
| ZLS-24C |
2·10-11 |
＜3 |
表頭和數字(量程自動切換) |
帶二套粗抽系統適用于批量檢漏，帶標準漏孔 |
| ZLS-26D/T |
5·10-12 |
＜3 |
數字直讀 |
渦輪分子泵（德國萊寶50型) 前級泵(日本真空GLD030) 粗抽泵(英國EDWARDERV12)，帶標準漏孔 |
訂貨信息
|
| 貨號 |
品名 |
|
主要附（備）件 |
| 117528 |
ZLS-23B氦質譜檢漏儀 |
|
油擴散泵,機械泵，配校準漏孔 |
| 117530 |
ZLS-24B氦質譜檢漏儀 |
|
油擴散泵，機械泵, 帶檢漏臺，配校準漏孔 |
| 117532 |
ZLS-24C氦質譜檢漏儀 |
|
油擴散泵，機械泵, 帶檢漏臺（雙口）,配校準漏孔 |
| 117534 |
ZLS-26D/T氦質譜檢漏儀-普通型 |
|
進口分子泵，進口機械泵，帶檢漏臺，配校準漏孔 |
| 117531 |
ZLS-26D/T氦質譜檢漏儀 |
|
進口分子泵，國產機械泵，帶檢漏臺，配校準漏孔 |
| 117533 |
ZLS-26D/T氦質譜檢漏儀-雙口型 |
|
進口分子泵，進口機械泵， 帶檢漏臺（雙口）,配校準漏孔 |
| 117535 |
ZLS-27D/M氦質譜檢漏儀 |
|
進口分子泵，進口機械泵，配校準漏孔 |
|

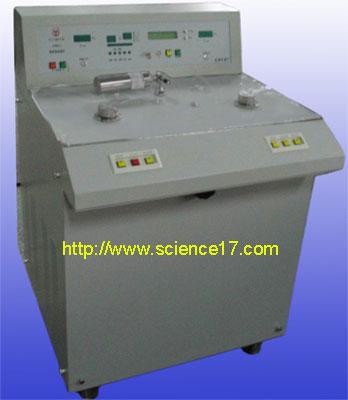

上海華巖儀器設備有限公司供應ZLS-26D/T氦質譜檢漏儀(雙口型）
ZLS-26D/T（雙口型）氦質譜檢漏儀是為適應生產線上快速工作的要求而研制的。其和ZLS-26D/T相比，真空系統和電路基本相同，檢漏指標也相當，只是多一套輔助系統。每一套輔助系統均可單獨完成對工件的“初抽—檢漏—放氣”這樣一個完整的檢漏工作周期。
主要技術參數：
有兩個檢漏接口
儀器最小可檢漏率：優于5～10-12Pa～m3/s
儀器最大可檢漏率：2×10-1Pa～m3/s
儀器漏率顯示范圍：2×10-1～2×10-13Pa～m3/s
儀器的反應時間： 不大3s
儀器質譜室允許工作的最高壓強：1×10-2Pa
儀器測試口允許工作的最高壓強：1000Pa
被檢件由粗抽至檢清的自動切換點
（檢漏點）可調范國：50～10-1Pa
音響器報警點設定范圍：任意
背壓法檢漏時間可調范圍：5～30s
儀器的啟動時間： 不大于5min
儀器的輪廓尺寸： 640*550*980 mm3
儀器的重量： 約100Kg
———————————————————————————————————————————

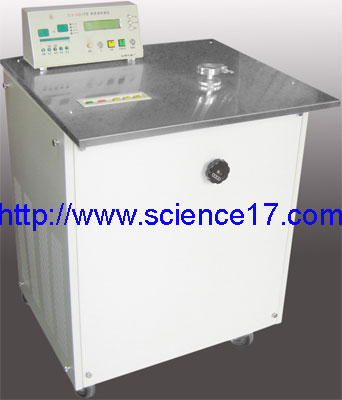

上海華巖儀器設備有限公司供應ZLS-26D/T氦質譜檢漏儀
氦質譜檢漏法是根據質譜分析的原理，以氦作探索氣體，對各種需密封的容器的漏隙進行快速定位和定量檢測的理想的方法。因氦是隋性氣體，對大氣無污染，使用安全；氦原子量小、粘度小，易滲透過任何可能存在的漏率，檢測靈敏度高、速度快、適用范圍廣；加之氦在大氣中含量少（僅萬分之五），離子質量與其它氣體離子質量相差很大，不易受干擾，不會錯判。與當今諸多檢漏方法（如氣泡法、鹵素檢漏法等）相比，它是佼佼者。
ZLS－26D/T型氦質譜檢漏儀是新型的全功能氦質譜檢漏儀，機內采用渦輪分子泵作主排氣機，啟動快（僅五分鐘即可使用）。儀器可以在測試口壓強近似大氣時，采用道擴散方式進行檢漏，也可以在測試口壓強為50Pa以下時采用常規方式進行檢漏；用常規方式檢漏時，可以在分流狀態下檢較大的漏隙（測試口壓強在 50～10-1Pa），也可以在不分流狀態下檢微小的漏隙（測試口壓強在10-1Pa以下）。儀器測量范圍可達2×10-1～2×10-12Pa·m/S。儀器采用光柱和數碼管直接顯示漏率，且可按需要選用適當?shù)穆┞蕟挝唬▋x器已給出四種常用單位Pa·m3/S、 Torr·L/S、mbAR·l/s、atm·cc/s），讀數方便儀器有音響報警裝置，報警點可以任意設定，使用方便。本儀器適用于工廠車間和實驗室對各種零部件作噴氦法（真空檢漏法）、吸氦法（壓力檢漏法）、背壓法檢漏。其中ZLS-26D型軍品已通過二炮驗證，開始批量為其專供配套。
主要技術參數：
儀器最小可檢漏率：優于5～10-12Pa～m3/s
儀器最大可檢漏率：2×10-1Pa～m3/s
儀器漏率顯示范圍：2×10-1～2×10-13Pa～m3/s
儀器的反應時間： 不大3s
儀器質譜室允許工作的最高壓強：1×10-2Pa
儀器測試口允許工作的最高壓強：1000Pa
被檢件由粗抽至檢清的自動切換點
（檢漏點）可調范國：50～10-1Pa
音響器報警點設定范圍：任意
背壓法檢漏時間可調范圍：5～30s
儀器的啟動時間： 不大于5min
儀器的輪廓尺寸： 640*550*980 mm3
儀器的重量： 約75Kg
氦質譜檢漏儀對比
-----------------------------------------------
型 號 最小可檢漏率Pa.m3/s
-----------------------------------------------
ZLS-23B 2·10-11
ZLS-24B 2·10-11
ZLS-24C 2·10-11
ZLS-26D/T 5·10-12
-----------------------------------------------
型 號 反應(清除)時間 s
-----------------------------------------------
ZLS-23B ＜3
ZLS-24B ＜3
ZLS-24C ＜3
ZLS-26D/T ＜3
-----------------------------------------------
型 號 讀數方式
-----------------------------------------------
ZLS-23B 表頭（mV）
ZLS-24B 表頭和數字（量程自動切換）
ZLS-24C 表頭和數字（量程自動切換）
ZLS-26D/T 數字直讀
-----------------------------------------------
型 號 特 點
-----------------------------------------------
ZLS-23B 單主機，帶標準漏空
ZLS-24B 帶一套粗抽系統（泵2XZ-4B），使用
于各種檢漏方法，帶標準漏孔
ZLS-24C 帶二套粗抽系統，適用于批量檢漏，
帶標準漏孔
ZLS-26D/T 渦輪分子泵（德國萊寶50型）前級泵
（日本GLD030）粗抽泵（英國
EDWARDERV12），帶標準漏孔
———————————————————————————————————————————
上海華巖儀器設備有限公司供應ZLS-26D/M氦質譜檢漏儀 產品簡介：
ZLS—26D/M型氦質譜檢漏儀由26型檢漏系統與觸摸式大屏幕工控系統組成。是成都儀器廠最新開發的新一代氦質譜檢漏儀器。儀器采用計算機程序控制，通過觸摸式顯示屏按人機對話方式進行功能操作，具有自動尋峰、程序控制、檢漏數據存儲、分析、統計及打印等功能，具備高度的智能化程度。
特點：
★ 微機系統控制
★ 12寸觸摸式液晶顯示屏，大字符漏率顯示，漏率直讀，四種常用漏率單位轉換
★ 自動掃描氦峰，具有圖形顯示和保存功能
★ 動態清除本底
★ 不同工件檢漏曲線顯示
★ 檢漏數據保存和打印功能
★ 聲訊報警，報警點可程序設置
★ 檢漏儀指標參見ZLS-26D/T氦質譜檢漏儀
———————————————————————————————————————————

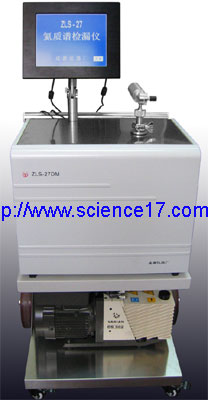

上海華巖儀器設備有限公司供應ZLS-27DM氦質譜檢漏儀
產品簡介：
ZLS-27DM型氦質譜檢漏儀是新型的小型車載式氦質譜檢漏儀。儀器由主機、10.2″觸摸式大屏幕工控機[重僅26kg，體積為490×470×350（W×H×D）]和外接真空泵組成。小型、輕便、可攜帶。儀器還配有小車，移動方便。機內采用進口渦輪分子泵作主排氣機，啟動快（僅五分鐘即可使用）；采用計算機程序控制，通過觸摸式顯示屏按人機對話方式進行功能操作，具有自動尋峰、程序控制、檢漏數據存儲、分析、統計及打印等功能，高度智能化。
儀器可以在測試口壓強為40Pa以下時采用常規方式進行檢漏。用常規方式檢漏時，可以在分流狀態檢較大的漏隙（測試口壓強在40～10-1Pa），也可以在不分流狀態檢較小的漏隙（測試口壓強在10-1Pa以下）。儀器配上吸槍后，可以對內部充He的試件進行吸He法檢漏，最小可檢漏率優于10-10Pa·m3/s；儀器配上快檢附件(相當于小真空室)、壓He罐后,可以對密封元器件等試件進行背壓法檢漏，最小可檢漏率優于1×10-9Pa·m3/s。
儀器測量范圍可達2×10-1～2×10-12Pa·m3/s。儀器有音響報警裝置，報警點可以任意設定，使用方便。
技術參數和配置：
1. 技術指標
儀器最小可檢漏率：優于5×10-12Pa·m3/s
儀器反應時間：不大于3s
儀器質譜室允許工作的最高壓強：1×102Pa
儀器測試口允許工作的最高壓強：100Pa
被檢件由粗抽至檢漏的自動切換點（檢漏點）可調范圍：40～10-1Pa
音響器報警點設定范圍：任意
背壓法檢漏時間可調范圍：5～30s (密封元器件)
儀器啟動時間：不大于5min
小車輪廓尺寸：650×850×520mm
儀器重量：68kg（主機、工控機、外接4l/s真空泵、小車）
儀器使用條件：環境溫度5～35℃
相對濕度＜80%
供電電源：220V±10%、50Hz
儀器功耗：1.5kVA
2. 儀器內部配置
1） 渦輪分子泵——美國VARIAN Turbo-V 81-T。
2） 外接真空泵——美國VARIAN DS 302
3） 校準漏孔，對He的漏率為10-9量級，有校準證書。
3．附件箱內有
離子源的易損件及小螺釘。
各種密封墊圈（足夠使用2年以上）。
噴氦法檢漏用的噴槍及氣袋。
4．可以按要求配置吸槍（管長20m時，反應時間約15s）。
5. 可以按要求配置背壓檢漏用的快檢附件。
———————————————————————————————————————————
上海華巖儀器設備有限公司ZLS-24B氦質譜檢漏儀
氦質譜檢漏法是根據質譜分析的原理，以氦作探索氣體，對各種需密封的容器的漏隙進行快速定位和定量檢測的理想的方法。因氦是隋性氣體，對大氣無污染，使用安全；氦原子量小、粘度小，易滲透過任何可能存在的漏率，檢測靈敏度高、速度快、適用范圍廣；加之氦在大氣中含量少（僅萬分之五），離子質量與其它氣體離子質量相差很大，不易受干擾，不會錯判。與當今諸多檢漏方法（如氣泡法、鹵素檢漏法等）相比，它是佼佼者。性能指標：
氦質譜檢漏儀對比
-----------------------------------------------
型 號 最小可檢漏率Pa.m3/s
-----------------------------------------------
ZLS-23B 2·10-11
ZLS-24B 2·10-11
ZLS-24C 2·10-11
ZLS-26D/T 5·10-12
-----------------------------------------------
型 號 反應(清除)時間 s
-----------------------------------------------
ZLS-23B ＜3
ZLS-24B ＜3
ZLS-24C ＜3
ZLS-26D/T ＜3
-----------------------------------------------
型 號 讀數方式
-----------------------------------------------
ZLS-23B 表頭（mV）
ZLS-24B 表頭和數字（量程自動切換）
ZLS-24C 表頭和數字（量程自動切換）
ZLS-26D/T 數字直讀
-----------------------------------------------
型 號 特 點
-----------------------------------------------
ZLS-23B 單主機，帶標準漏空
ZLS-24B 帶一套粗抽系統（泵2XZ-4B），配有一只校準漏孔
ZLS-24C 帶二套粗抽系統，適用于批量檢漏，配有一只校準漏孔
ZLS-26D/T 渦輪分子泵（德國萊寶50型）前級泵
（日本GLD030）粗抽泵（英國
EDWARDERV12），配有一只校準漏孔
-----------------------------------------------
——————————————————————————————————————————

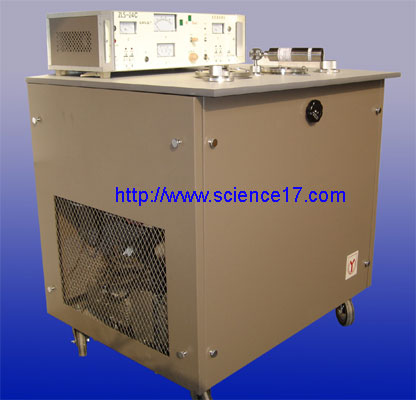

上海華巖儀器設備有限公司供應ZLS-24C氦質譜檢漏儀
性能指標
氦質譜檢漏儀對比
-----------------------------------------------
型 號 最小可檢漏率Pa.m3/s
-----------------------------------------------
ZLS-23B 2·10-11
ZLS-24B 2·10-11
ZLS-24C 2·10-11
ZLS-26D/T 5·10-12
-----------------------------------------------
型 號 反應(清除)時間 s
-----------------------------------------------
ZLS-23B ＜3
ZLS-24B ＜3
ZLS-24C ＜3
ZLS-26D/T ＜3
-----------------------------------------------
型 號 讀數方式
-----------------------------------------------
ZLS-23B 表頭（mV）
ZLS-24B 表頭和數字（量程自動切換）
ZLS-24C 表頭和數字（量程自動切換）
ZLS-26D/T 數字直讀
-----------------------------------------------
型 號 特 點
-----------------------------------------------
ZLS-23B 單主機，帶標準漏空
ZLS-24B 帶一套粗抽系統（泵2XZ-4B），配有一只校準漏孔
ZLS-24C 帶二套粗抽系統，適用于批量檢漏，配有一只校準漏孔
ZLS-26D/T 渦輪分子泵（德國萊寶50型）前級泵
（日本GLD030）粗抽泵（英國
EDWARDERV12），配有一只校準漏孔
-----------------------------------------------
|
