XMTL 型水位儀   使用說明                  機內帶有上下限聲光報警
一. XTML強防雷智能化水位儀   用途：XMTL強防雷智能化水位儀適用于大、中、小水廠，物業公司用于水塔、水池、水庫的水位測量、控制、報警。
二. XTML強防雷智能化水位控制儀    主要特點：
本儀器采用工控單片機作為主控部件，智能化程度高，使用方便。本儀表具有：
1. 雙屏顯示：主屏顯示測量值，副屏顯示控制設值。
2. 量程設定：由按鍵設定，掉電不丟信息。
3. 控制設定：上限，下限等、控制值可在全量程范圍內設定。
4. 全數字操作：儀表各參數設定等均采用按鍵操作。
5. 儀表內置聲光報警器
三. XTML強防雷智能化水位儀    基本性能：
1. 使用條件：電源電壓90V-260V，頻率（50±2.5）Hz
2. 基本誤差：≤±（05%F.S+1dig）
3. 輸入輸出特性：輸入阻抗<250KΩ，輸出繼電器觸點容量<3A200VAC(阻性負載)。
4. 安裝結構：裝盤和機芯采用全卡入式結構。
5. 接線方法：電壓24V可直接配接二線制傳感器。接線時，將傳感器紅（正）線接儀表的“2”端；傳感器蘭（負）線接儀表“11”端；220VAC接儀表“5”“6”端；并短接儀表“1”“12”端，或接計算機的4-20mA輸入端。詳見后面接線圖
6. 開孔尺寸：152×76mm..

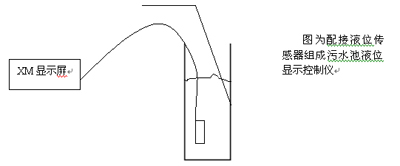

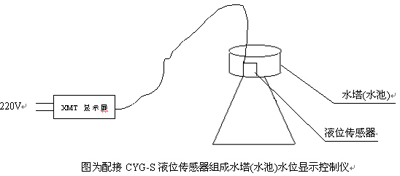

四. XTML強防雷智能化水位儀   應用示范：

五. XTML 防雷水位儀   參數設定：
儀表通電即進入測量值，按SET鍵不放，直到主顯示屛顯示AL1，此時副顯示屛顯示的值為上限報警值，如要修改，可用加、減、移位鍵進行修改；再按一下SET鍵，主顯示屛顯示AL2，此時副顯示屛顯示的值為下限報警值，如要修改方法同上。如要退出設定狀態，按SET不放直到主顯示屛顯示測量值。  XMTL防雷水位儀
六．XTML強防雷智能化水位儀  注意事項：
1．在設定狀態用戶只許設定AL1、AL2，其他參數不可修改。
2．ALM1為上限觸點，ALM2為下限觸點。
3．安裝時應注意避免雷擊
七．XTML強防雷智能化水位儀   接線圖
