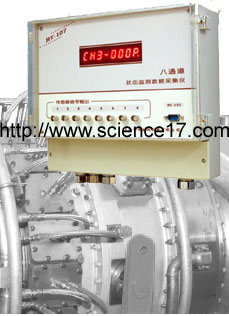

HY107八通道狀態監測數據采集儀 概述：
HY-107八通道狀態監測數據采集儀 針對工礦企業對關鍵設備進行連續多測點狀態監測的需求，結合我公司在這一領域多年的產品經驗，專門研制的在線數據采集設備。根據用戶的配置要求，對八路傳感器輸入信號進行調理、采樣及數據處理，將測量結果實時動態顯示，并通過其報警功能，實現設備故障保護。既可以單機獨立工作，也可以通過RS－485總線將多達16臺采集儀與計算機聯機組成在線監測系統。采集儀產品結構符合IP65防護標準，可安裝于環境惡劣的工業現場。RS-232/485通訊接口使用戶可靈活組成實用的在線監測系統。上海華巖儀器設備有限公司供應HY-107八通道狀態監測數據采集儀。
HY-107八通道狀態監測數據采集儀 技術指標：
•本機八位數碼管實時顯示測量值。
•八輸入通道和同步、非同步及外觸發采樣方式，提供完備的狀態監測手段。
•八路4～20mA輸出可用于控制系統。
•報警功能具有多種報警模式配置。
•符合工業環境的IP65防護標準，使用安全可靠。
HY107八通道狀態監測數據采集儀 技術參數
•顯示：八位LED數碼管
•輸入：八路振動信號，ICP型加速度傳感器
•采樣方式：同步采樣、內/外觸發
•轉速/鍵相信號輸入：一路TTL電平輸入，60～30000r/m(1～500Hz)（選件）
•歸一化輸出：八路，BNC接口（選件）
•4～20mA輸出：八路，負載電阻0～600Ω（選件）
•報警功能：二級報警值設置，二路繼電器輸出
•RS-232通訊接口：一路
•RS-485通訊接口：一路，線路長度可達1000米
•數據傳輸速率：115.2、230.4、460.8、921.6kbps四級可選
•外接傳感器類型：電渦流位移傳感器、溫度傳感器等（選件）
•外型尺寸及重量：296mm×256mm×115mm，3.0kg
•電源：交流220V/50Hz +10%
•工作條件：環境溫度 -10～50 ℃，濕度≤90 %
•防護等級：IP65
HY-107八通道狀態監測數據采集儀 振動測量通道技術參數
•采樣頻率：256Hz～25.6kHz七級可選
•通道測量參量：加速度、速度、位移及電壓測量可選
•程控放大/衰減系數：1.0～10.0（步進0.1）/ 1.00～0.01（步進0.01）
•高通濾波器：10Hz（出廠時固定，可選2Hz）
•低通濾波器：程控，100Hz～10.0kHz（與采樣頻率相對應）
•通道測量參量量程：
加速度 0.1～200.0 m/s2 峰 值
速 度 0.1～140.0 mm/s 有效值
位 移 1～4000 um 峰-峰值
電 壓 1～2000 mV 峰-峰值
————————————————————————————————————————————
上海華巖儀器設備有限公司供應HY-107R網絡數據采集器
1 概述
HY-107R網絡數據采集器（以下簡稱HY-107R）是一個特別為旋轉機械管理而設計的在線狀態檢測模塊。它可采集八路振動傳感器信號和二路轉速信號，并可實現轉速同步觸發采集。測試數據通過無線以太網方式傳送到監控電腦上實時顯示和存儲。
多臺HY-107R并聯在以太網上可組成一個設備在線監測系統。
HY-107R采集儀產品結構符合IP54 防護標準，可安裝于環境惡劣的工業現場。典型的應用包括各種不同類型的電機、風機、泵、齒輪箱、軋機、風力發電機、電站和離心機，以及各種機械設備的常規振動、不平衡、不對中、疲勞和軸承狀態的監測等。
2 技術參數
2.1 測量參數
表1 測量參數
|
輸入
輸出量
|
通
道
|
采樣
頻率
|
測量范圍
|
頻率范圍
|
誤差
|
|
加速度
(有效值)
|
8
|
51.2k
|
(0.1～300.0)m/s2
|
2Hz～10kHz
|
±(5%+1個字)
|
|
速 度
(有效值)
|
8
|
51.2k
|
(0.1～200.0) mm/s
|
2Hz～1kHz
|
±(5%+1個字)
|
|
轉 速
|
2
|
|
(60～18000)rpm
|
|
±1rpm
|
|
開關量
輸入
|
4
|
|
|
|
|
|
繼電器
輸出
|
2
|
|
|
|
|
其中：加速度信號為標準ICP傳感器（內供恒流源激勵源）。
轉速信號輸入為TTL電平。
開關量輸入為干觸點輸入。
每個繼電器有常開、常閉兩個觸點，觸點容量為
DC30V/AC220V 1A。
2.2 以太網絡接口
表2 以太網接口
|
接口
類別
|
通訊
協議
|
物理
設備
|
應用層
協議
|
通信
距離
|
通信
速率
(bps)
|
|
無線
以太網
|
802.11b/g/n
|
無線設備WiFi
|
TCP/IP
|
(400～850)m
|
54M
|
|
有線
以太網
|
802.3u
|
RJ45
|
TCP/IP
|
100米
|
100M
|
2.3 其他技術指標
1）工作條件：環境溫度-10℃~50℃，濕度≤90 %RH
2）電源：AC 220 V（1±10%），50（1±10%）Hz
3）防護等級：IP54標準（特殊訂貨可提供IP65標準產品）
4）外形尺寸：250 mm×240 mm×85 mm
2.4 配套軟件
設備振動與狀態監測軟件可由我公司為用戶特殊訂制。
2.5 產品型號
根據通信方式不同，目前HY-107R有兩種規格。HY-107R-C為有線以太網通信方式，
HY-107R-H為無線以太網通信方式，請訂貨時注明。
|
