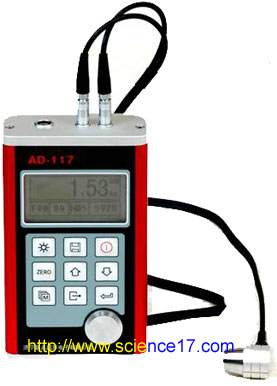

上海華巖儀器設備有限公司供應AD117超聲波測厚儀AD-117
AD-117超聲波測厚儀，采用最新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量�？梢詫�(duì)生產設備中各種管道和壓力容器進行厚度測量，監測它們?cè)谑褂眠^程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。上海華巖儀器設備有限公司供應AD117超聲波測厚儀AD-117可以測量金屬及其它多種材料的厚度。
2、技術參數：
測量范圍：0.75-300mm(鋼).
顯示精度：0.01mm
測量誤差：1 mm～10 mm :±0.05mm 10mm～200mm :(±0.5%H+0.1)mm
管道測量下限（鋼）：Φ20mm×2.0mm
測量周期：2次/ 秒
測量頻率：5MHz
聲速范圍：1000-9999m/s
顯示：4位半數字LCD顯示，帶冷光源照明顯示
零位調整：探頭放在測厚儀試塊上按鍵自動調零
線性校正：微處理器程序自動線性校正(即V Path 自動補償)
報警功能：可設置限界，對限界外的測量值能自動蜂鳴報警
工作電壓：3V（2節AA尺寸堿性電池串聯）
關閉：連續2分鐘無動作自動關閉，有開關按鈕
顯示內容：厚度值、耦合狀態、電量狀態，可顯示CAL標定狀態、聲速
外形尺寸：132 X 76.2 mm
整機重量：345g
3、主要功能
1、適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
2、 可配備多種不同頻率、不同晶片尺寸的探頭使用；
3、 具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正；
4、 已知厚度可以反測聲速，以提高測量精度；
5、 具有單點測厚和掃描測厚兩種測厚工作模式；
6、 可預先設置厚度值上、下限，超出范圍自動報警；
7、 具有耦合狀態提示功能；
8、 有EL背光顯示，方便在光線昏暗環境中使用；
9、 有剩余電量指示功能，可實時顯示電池剩余電量；
10、 具有自動休眠、自動關機等節電功能；
11、 帶有RS232接口，可以方便、快捷地與PC機進行數據交換和參數設定�？梢赃B接到微型打印機（廠家指定型號）打印測量報告。
12、 可選擇配備微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富功能；
13、 密封的金屬外殼，小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
4、工作原理
本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
 式中：
H－測量厚度；
v－材料聲速；
t－超聲波在試件中往返一次的傳播時間。
5、儀器配置
表1 儀器配置
|
|
序號
|
名稱
|
數量
|
備注
|
|
標準配置
|
1
|
主機
|
1臺
|
|
|
2
|
標準探頭（5MHz）
|
1只
|
|
|
3
|
耦合劑
|
1瓶
|
|
|
4
|
ABS儀器箱
|
1只
|
|
|
5
|
隨機資料
|
1份
|
|
|
6
|
電池倉工具
|
1把
|
|
|
7
|
AA(5號)尺寸堿性電池
|
2只
|
|
|
可選配置
|
8
|
粗晶探頭（2MHz）
|
|
|
|
9
|
微徑探頭（7.5MHz）
|
|
|
|
10
|
高溫探頭（5MHz）
|
|
|
|
11
|
微型打印機
|
1臺
|
|
|
12
|
打印線纜
|
1條
|
|
|
13
|
數據管理軟件
|
1套
|
計算機上應用
|
|
14
|
通訊線纜
|
1條
|
|
表2 探頭選擇
|
名稱
|
型號
|
頻 率
(MHZ)
|
探 頭
直 徑
|
測量范圍
|
最小管徑
|
特性描述
|
|
粗晶探頭
|
N02
|
2
|
22mm
|
3.0mm～300.0mm（鋼）
40mm以下(灰鑄鐵HT200)
|
20
|
用于鑄鐵等粗晶材質的測量
|
|
標準探頭
|
N05
|
5
|
10mm
|
1.2mm～230.0mm（鋼）
|
Φ20mm×3.0mm
|
通用
|
|
標準探頭
|
N05/90°
|
5
|
10mm
|
1.2mm～230.0mm（鋼）
|
Φ20mm×3.0mm
|
通用
|
|
微徑探頭
|
N07
|
7
|
6mm
|
0.75mm～80.0mm（鋼）
|
Φ15mm×2.0mm
|
用于薄壁及小弧面的測量
|
|
高溫探頭
|
HT5
|
5
|
14mm
|
3～200mm （鋼）
|
30
|
用于溫度小于300℃的材料的測量
|
6、工作條件
環境溫度：操作溫度－20～＋50℃；存儲溫度：-30℃～＋70℃
相對濕度≤90％；
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。
7、主顯示界面
儀器開機后會自動進入主顯示界面，如下圖所示：
主顯示界面說明
電池電量：電池電量顯示
耦合標志：探頭與被測工件的耦合狀態
操作提示：當前正在進行的操作或工作模式（FIL:文件選擇； 號MEM：讀取已存儲的數據； PRB： 選擇探頭類型； VEL： 設置聲速; CAL： 聲速校準狀態； DPC： 兩點校準狀態； ZER：探頭校零）
文件名稱：當前文件名稱
記錄號/總數：當前記錄編號/當前文件中的記錄總數（當該項目處于選擇狀態時顯示的是當前記錄編號；當該項目未被選擇顯示的是當前文件中的記錄總數）
探頭類型：探頭類型設置
材料聲速：材料聲速設置
測 量 值：厚度測量值。如 顯示表示超過轉換或測量范圍， 表示低于轉換或測量范圍。
單位制式：?jiǎn)挝恢剖皆O(shè)置，公制或者英制
|
