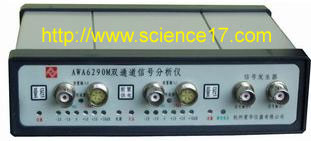

上海華巖儀器設備有限公司供應AWA6290M雙通道聲學分析儀AWA-6290M噪聲振動
AWA6290M系列雙通道聲學分析儀是一種利用數字信號處理技術開發的便攜式聲學分析儀器，它采用計算機的USB接口進行數據傳輸和供電，使用及攜帶方便�？蓱�(yīng)用于噪聲信號的測量、頻譜分析及建筑聲學測量中。硬件采用模塊化設計，可以根據用戶的需要進行組合搭配，做成雙通道前置級供電器，雙通道程控放大器，雙通道數據采集器和聲學分析系統及信號發生器使用�？捎赏獠抗╇�，也可由內部可充電鋰電池供電。
雙通道前置級供電器(配置編號：AWA6290M_1)
可同時為兩個AWA14601或兩個AWA14604型前置級提供電源，前置級的輸出信號經過隔直流后直接送到BNC插座的交流輸出接口。
1. 輸入通道：2個
2. 輸入信號類型：電壓或ICP
3．推薦前置級：AWA14601或AWA14604；
4. 輸入插座類型：X9（[AWA6290M_1（B）]或LEMO[AWA6290M_2（B）]和BNC，X9（及LEMO）與BNC不得同時使用；
5. ICP供電：工作電流0，4mA，10mA可選，電壓28V；
6. X9(LEMO)供電：30V，內部有1kΩ的限流電阻；
7．極化電壓：0V，28V（或60V,200V，對LEMO）；
8．供電：外接 5V電源，USB接口電源。
雙通道程控放大器(配置編號：AWA6290M_2)
在雙通道前置放大供電器及ICP供電器的基礎上增加了程控放大器。程控放大器從-20dB到+30dB每10dB一檔，共五檔可調，兩通道的相位經過嚴格匹配。用戶可以在面板上分別調節兩個通道的量程。用戶也可以利用計算機通過USB接口讀出或控制量程、前置供電、過載指示，提供硬件驅動程序及硬件控制動態鏈接庫�？捎枚鷻C(jī)監聽輸入信號。
1. 最大輸入電壓：7V（有效值）,輸入保護電壓：15V(峰值)
2. 測量范圍：20 dB(A)～137dB(A)(配50mV靈敏度的傳聲器)
3. 頻率范圍：10Hz～22.4kHz（1kHz為基準，誤差小于1dB）
4. 輸入阻抗：>100kΩ||<200pF
5. 量程：-20dB，-10dB，0dB,10dB，20dB，30dB可選，參考量程為0dB.
6.各量程的測量范圍:
|
量程（增益）
|
-20dB
|
-10dB
|
0dB
|
10dB
|
20dB
|
30dB
|
|
放大倍數
|
0.1
|
0.316
|
1
|
3.16
|
10
|
31.6
|
|
峰值輸入電壓
|
10V
|
3V
|
1V
|
0.3V
|
0.1V
|
0.03V
|
|
本底噪聲
|
<600μV
|
<200μV
|
<60μV
|
<20μV
|
<10μV
|
<5μV
|
7. 量程控制誤差:<0.1dB（在1kHz時）
8. 過載指示：當信號超過量程的測量范圍引起過載時，儀器面板上的指示燈可以點亮。
9.交流輸出通道數：2個
10. 交流輸出幅度：最大輸出約為2Vp-p。
11. 交流輸出接口：BNC座，內阻1kΩ。
12. 交流輸出頻率范圍：10Hz～22.4kHz（1kHz為基準，誤差小于1dB）
13. 諧波失真:<0.05%@0.5V
14. 兩通道之間的相位差:<0.1度（20Hz～10kHz）
15. 兩通道之間的增益誤差:<0.2dB(20Hz～10kHz)
16. 監聽耳機接口：φ3.5mm立體聲插座，可接8Ω耳機
17. 監聽耳機輸出功率：150mW
雙通道數據采集器(配置編號：AWA6290M_3]
在雙通道程控放大器的基礎上增加了數據采集及信號發生器模塊�？梢酝ㄟ^USB接口對輸入信號進行交流采樣并送到計算機，還可以通過USB接口發送數據給信號發生器產生指定的波形。數據采集及信號發生器模塊符合USB 1.1、USB Audio Class 的要求，在windows2000及以上操作系統下無須驅動程序。
1．通道數:2,兩個A/D轉換器.
2. A/D位數:16位
3. 采樣頻率:兩通道同步采樣, 每通道48kHz.
4. 動態范圍:大于80dB
5. 抗混疊濾波器:通帶波動0.05dB，阻帶衰減70dB以上。
6． 信號發生器工作方式:16位D/A由計算機通過USB接口控制輸出信號.
7． 輸出通道數： 2路
8． 頻率范圍：10Hz～20kHz（1kHz為基準，誤差小于1dB）
9． 最大輸出幅度：2V有效值
10． 輸出波形：正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波、用戶自定義信號等(信號發生器軟件另配)。
主要?jiǎng)討B(tài)鏈接庫（軟件）
1. 硬件控制動態鏈接庫
通過USB接口對儀器的硬件進行控制，讀出儀器當前的量程、前置供電模式、過載狀態，可以設置儀器的量程、前置供電模式、清除過載標志,提供VB的例程。
2．信號采集動態鏈接庫
可從儀器上采集指定長度的數據到緩沖區中。
3. 實時信號分析動態鏈接庫（選配）
動態庫中可以提供四個類：OCT分析類、1/3OCT分析類、FFT分析類、總值分析類，用于噪聲振動等動態信號分析程序中，分別完成OCT分析、1/3OCT分析、FFT分析、總值分析。用戶可以創建多個對象，完成多個通道的多種分析。OCT及1/3OCT濾波器符合IEC61260標準 0級的要求， 總值分析結果符合IEC61672標準1級的要求。該庫采用C++編寫，對數據結構、信號處理算法、程序結構等進行較好的優化，庫的運行速度高，可滿足多通道多方法實時分析的要求。
4．信號發生器軟件
可控制儀器產生幅度、頻率、相位分別可調的正弦波、多頻正弦波、白噪聲、粉紅噪聲、掃頻信號、掃幅信號等。
|
