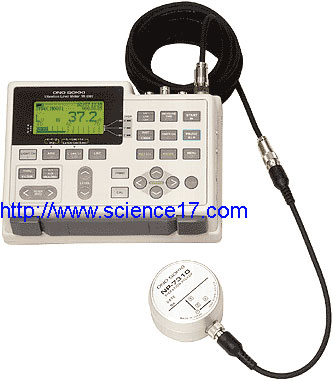

上海華巖儀器設備有限公司代理日本小野測器onosokki集團的VR-6100振動電平計
近年來，隨著工廠等機械設備的大型化、建設工程的大規�；殡S著交通工具的高速化、大量運輸及立體化等，對振動測量的必要性與日俱增。為了進行有效的評價，加之測量時間也長，所以必需要具有自動測量功能的高性能之振動電平測量計，而且要求其電池壽命長，存儲容量要大。另外，還要求振動電平的實時倍頻程分析及能對異常振動進行監視的高性能。為了滿足現代的上述諸要求，本公司開發成功了新型振動電平計「VR- 6100 」。
VR- 6100是對應于日本國內工業標準JIS C1510-1995及計量法要求，為了提高本機功能及大幅提高其性能，還新開發研究成功了附屬的加速度傳感器，可能測量振動電平為25 dB ～ 120 dB（原來的只能測：30 dB ～ 120 dB），把線性范圍擴大到75 dB（原來的只有 ：65 dB），另外，除了提高振動測量電平之外，把測量頻率量程也擴大到0.7 ～ 355 Hz（測量振動加速度電平時）。所以，測量范圍擴大到從低頻振動到機械裝置的振動。
特點
● 振動電平可以3坐標軸（X,Y,Z）同時顯示及同時進行模擬輸出
用數字及棒圖在3坐標軸上同時顯示，模擬輸出也可選用 AC 或 DC，通常是3軸同時輸出。
● 線性范圍可達75 dB
由于線性范圍寬達75dB，所以測量時不必?fù)?dān)心輸入量程溢出的問題。即減少了對輸入量程切換的麻煩，又能對動態范圍大的振動之進行長時間的自動測量。另外，振動電平可測到25dB，所以對建筑物的微振動也能測定。
● 裝有大容量的存儲器
本機裝有四種獨立的存儲器：手工存儲器，數據塊存儲器，瞬時存儲器及實時存儲器。
|
|
保存項目
|
容 量
|
最大分割數
（數據塊數）
|
自動保存
|
|
1軸
|
3 軸
|
|
手工存儲器
|
Leq, Lx, Max, Min, Peak
|
－
|
300組
|
－
|
×
|
|
數據塊存儲器
|
Leq, Lx, Max, Min, Peak
|
14400組
(1440分＝24小時)
|
4800組
|
10
|
○
|
|
瞬時存儲器
|
一定間隔的瞬時值
（0.1, 0.2, 0.5, 1, 2, 5 秒）
|
86400組
(86400秒＝24小時
|
28800組
|
10
|
○
|
|
實時存儲器
（裝選購件時）
|
實時倍頻程數據
|
2880畫面
|
－
|
－
|
只用于定時測量時
|
● 也能測量寬頻帶的振動加速度電平（LVF）
本儀器的頻寬可達0.7 ～ 355 Hz（按日本計量法及JIS標準，測量頻率量程規定為1 ～ 80 Hz），所以，對1/3倍頻程的中心頻率0.8 ～ 315 Hz的倍頻程分析，就可以進行了。（LVF是本公司獨自規定的寬頻帶振動加速度測量電平）
● 豐富的選購件功能
＜實時倍頻程分析功能＞－－－對應于IEC1260- 1995 級 1、JIS C 1513- 1983 2 型 (1/1)、3 型 (1/3)的實時倍頻程分析（選購件）。有1/1 倍頻程9頻帶和1/3倍頻程27頻帶兩種分析，可以棒圖或列表顯示。模擬輸出為常時全通數據，由于振動電平計與實時分析儀作成一體，所以現場分析就更簡便易行。
＜頻帶濾波器分析功能＞－－－對應于IEC1260- 1995 級 1、JIS C 1513- 1983 2 型(1/1)、3 型(1/3)的切換式頻帶濾波器分析功能(選購件)。有1/1倍頻程和 1/3倍頻程兩類。裝備選購件后，模擬輸出也可選為頻帶濾波器的數據。因?yàn)槟軌蛲ㄟ^頻帶濾波器后的振動電平值在 X，Y，Z 坐標軸上同時顯示，所以只要用本儀器1臺，就可以測量所選定的倍頻程頻帶的振動電平值隨時間的變化。
＜比較器電平輸出＞－－－比較器電平最小設定單位可以為 0.1 dB。 X，Y，Z 三坐標軸上任何一個電平值超過設定值，比較信號就會從開路集電極輸出。輸出邏輯，可設定為正負，這種功能用于半導體制造設備的基礎振動電平的管理，建筑土木工程現場振動電平的管理以及振動電平警報裝置。
＜外部控制＞ －－－這種外部控制的選購件，可以對指定電壓的輸入，從外部遙控振動電平計。如果與比較器電平輸出功能（選購件） 配套，可以很方便地用于鐵路通過列車時發生的過渡狀態振動的自動測量。
技術參數：
|
對應規格
|
JIS C 1510-1995及計量法
|
|
計量法型式認定編號
|
第 W011 號
|
|
測定方向
|
鉛直振動及水平振動
|
|
測量頻率量程
|
1 ～ 80 Hz （Lv、Lva）、 0.7 ～ 355 Hz （LvF）
|
|
測量電平量程
|
25 ～ 120 dB （Lv）、30 ～ 120 dB （Lva）、35 ～ 120 dB （LvF）
|
|
測量項目
|
振動電平（Lv）、振動加速度電平（Lva）、寬頻范圍的振動加速度電平（LvF）
＊LvF為本公司獨自規定。
|
|
運算項目
|
瞬時值、最大值（MAX）、最小值（MIN）、峰值（PEAK）、1秒鐘內的最大值（TACTMAX）、功率平均（Leq）、時間率電平（Lx）
|
|
測量時間
|
1s、3s、5s、10s、30s、1min、3min、4min 10s、5min、 8min 20s、10min、15min、20min、30min、1h、4h、8h、 16h、24h、48h、120h、168h
|
|
采樣間隔
|
1024μs （Lx之外）、0.1s（Lx下記之外）、 5s （Lx的測定時間為 4min 10s、8min 20s）
|
|
頻率修正
|
振動感覺修正特性：JIS C 1510-1995或依據計量法的鉛直振動特性
依據JIS C 1510-1995的水平振動特性
平坦特性：依據JIS C 1510-1995
|
|
顯示部
|
128 × 64 點陣式方式 LCD （帶背光）
|
|
顯示
|
數字：3通道同時或1通道擴大顯示、顯示位數4位、分辨率0.1dB、顯示周期1秒
棒圖：3通道同時顯示、顯示寬度60dB、分辨率 0.5dB、顯示周期0.1秒
|
|
動態特性
|
0.63 秒
|
|
線性范圍
|
75 dB
|
|
電源
|
2號干電池4個或AC適配器（選購件）
|
|
連續使用時間
|
約 65 小時（使用堿性電池）
|
|
外形尺寸･重量
|
210（W） × 140（D） × 80（H）mm、 約 1550g（包括干電池）
|
NP-7310振動傳感器概要規格
|
構造
|
剪切型壓電式3方向
|
|
橫向靈敏度
|
－30 dB 以下
|
|
最大測量加速度
|
35 m/s 2
|
|
耐沖擊性
|
500 m/s 2
|
|
耐環境性
|
防水･防塵IP66 （JIS C 0920-1993）
|
|
外形尺寸･重量
|
φ75 × 38.5mm、 約 500g （不包括電纜 ）
|
＊NP-7310也可單獨購買。
選購件及外圍儀器
|
品名
|
型號
|
規格等
|
|
頻帶濾波器
|
VR-0651
|
1/1 OCT
|
|
VR-0652
|
1/3 OCT
|
|
實時倍頻程分析功能
|
VR-0653
|
1/1 OCT 9頻帶
|
|
VR-0654
|
1/3 OCT 27頻帶
|
|
比較器輸出
|
VR-0611
|
|
|
外部控制器
|
VR-0612
|
|
|
延長電纜
|
AG-6010
|
10 m
|
|
AG-6030
|
帶30米(帶卷線筒)
|
|
AG-6100
|
帶100米(帶卷線筒)
|
|
AC適配器（AC100V）
|
420J42002
|
田村制作所 制
|
|
打印機
|
DPU-414
|
帶電纜
|
|
同上用AC適配器
|
PW-4007
|
DPU-414 用
|
|
RS-232C電纜
|
AX-5022
|
Dos/V 用
|
|
BNC 電纜
|
MX-101
|
1.5 m
|
|
