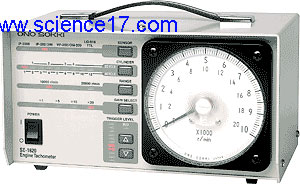

上海華巖儀器設備有限公司代理日本小野測器onosokki集團的SE-1620汽油發動機轉速表
能對應各式各樣的點火脈沖傳感器，只要一接上就能測出汽油發動機的轉速。量程比前一個型號要寬一倍，達20,000r/min。模擬表頭采用2重刻度顯示。
輸入和輸出端以及電源輸入都采用隔離屏蔽裝置，所以能輸出高質量、抗干擾性強、穩定性好的模擬信號和脈沖信號。
特點
可測至 20,000 r/min
能對應各種各樣發動機的轉速傳感器，同時也能對應 5V 系列 ECU 的轉速脈沖輸入
通過對輸入靈敏度的選擇和調整，使輸入信號根據不同的點火系統和傳感器達到最佳程度
采用100mm見方的廣角表頭，視角寬廣，便于讀取數據
采用直流供電(12VDC或24VDC)，方便用戶進行車載或野外試驗
模擬輸出及脈沖輸出為標準配置。
技術參數：
|
輸入
|
適配傳感器
|
IP-292 點火脈沖傳感器(用于初級低壓端)
IP-296 點火脈沖傳感器(用于次級高壓端)
IP-3000A 點火脈沖傳感器(用于初級低壓端)
OM-1200 電磁式轉速傳感器(用于感應點火線圈)
VP-202 汽油和柴油發動機兩用電動式振動傳感器
TTL電平輸出傳感器 (LG-916光電式傳感器)
|
|
測量對象
|
汽油發動機
2沖程(單缸、雙缸、3缸、4缸)
4沖程(單缸、雙缸、3缸、4缸、5缸、6缸、8缸、10缸、12缸)
|
|
測量范圍
|
|
■2沖程
|
|
|
單缸、雙缸：
|
500 ～ 20,000 r/min
|
|
3缸：
|
500 ～ 16,000 r/min
|
|
4缸：
|
500 ～ 12,000 r/min
|
|
|
|
|
■4沖程
|
|
|
1 ～ 5缸：
|
500 ～ 20,000r/min
|
|
6缸：
|
500 ～ 16,000r/min
|
|
8缸：
|
500 ～ 12,000r/min
|
|
10缸：
|
500 ～ 10,000r/min
|
|
12缸：
|
500 ～ 8,000r/min
|
|
|
輸入接插件
|
傳感器輸入端：BNC插座
TTL電平輸入端：6芯插座(R03RB6F、外部供電：12V/100 mA)
|
|
輸入增益選擇
|
有1、5、10、20倍4檔供選擇
|
|
顯示
|
顯示器
|
100 mm見方的廣角表頭(精度為1.5級)
|
|
表盤刻度
|
0 ～10,000 r/min 和 0 ～20,000 r/min 的兩重刻度
|
|
模擬輸出
|
輸出電壓
|
0 ～ 10 V (0 ～ 10,000 r/min 或 0 ～ 20,000 r/min)
|
|
輸出電壓精度(溫度漂移)
|
零點漂移：± 0.2 % / F.S.（25℃）
滿量程漂移：± 0.3 % / F.S.（25℃）
|
|
線性度
|
小于±0.2 % / F.S.
|
|
交流雯波系數
|
小于250 mVp-p (當轉速為500 r/min時)
|
|
輸出組抗
|
小于1 Ω (25℃)
|
|
頻率相應
|
約 20 ms
|
|
負載阻抗
|
大于10 kΩ
|
|
脈沖輸出
|
輸出波形
|
矩形波：脈寬約2 ms(輸入信號為曲軸每轉兩圈輸出1個脈沖)
|
|
輸出電壓
|
Hi：約 4.5 V、Lo： 約 0.5 V
|
|
負載阻抗
|
大于50 kΩ
|
|
一般仕様
|
電 源
|
DC 12 ～ 24 V
|
|
消耗電流
|
約 500 mA （DC12V時）
|
|
使用溫度范圍
|
0 ～ +40 ℃
|
|
保存溫度范圍
|
-10 ～ +60 ℃
|
|
重 量
|
約 1.3 kg
|
|
外形尺寸
|
221 (W) x 116 (H) x 150 (D) mm
|
|
附屬品
|
模擬輸出信號電纜 (1.9m)
脈沖輸出信號電纜 (1.9m)
電源電纜 (3.4m)
|
|
|
|
選購件
|
