上海華巖儀器設備有限公司供應偏擺檢查儀/齒輪跳動檢查儀/形位誤差測量?jī)x
多功能形位誤差測量?jī)x
該儀器以頂尖支撐定位，配用數據采集及處理設備，可測量軸類及盤套類零件的圓度、圓柱度、同軸度、軸線、直線度、素線直線度、素線平行度、圓跳動（徑向、端面、斜向）和徑向全跳動等八項 形位誤差。
主要技術參數：
1、 徑向回轉精度 0.4um
2、 側導軌直線度 5um(I型）、6um(II型）、2um/100mm
3、 側導軌對兩頂尖軸線的平行度 7um（I型）、8um(II型）、3.5um/100mm
4、 被測零件最大直徑 250mm
5、 被測零件最大長度 500mm(I型）、800mm(II型）
高精度偏擺檢查儀 --- 該儀器主要用于檢測軸類，盤類高精度零件的徑向，圓跳動和斜向端面的圓跳動，精度高，配有一對莫氏4＃硬質頂尖，提高了偏擺儀的測量精度，增大了被側零件的支撐重量。表面設計精確合理， 齒條運行操作上下、前后、左右調節平穩自如，操作方便，表架鋼性好，提高了檢測儀器的靈敏性，特別適用于磨加工產品。
主要技術參數：
1、 徑向回轉精度 0.001MM
2、 側導軌在全長上對兩頂點連線的平行度0.004MM（A05型）0.007（A08型）
3、 被測零件最大直徑400MM
4、 被測零件最大長度 500mm、800mm
齒輪跳動檢查儀 --- [工作原理]---齒圈徑向跳動△Fr，在齒輪一轉范圍內，測頭在槽齒內或齒輪上，與齒高中部雙面接觸，測頭相對于齒輪軸線
的最發動量。為此，齒圈徑向跳動的檢查是借具有原始齒條形的測量頭時行，圖所示，為用于這種檢查儀的原理
示意圖。檢查時，將裝在芯軸上的被檢查齒輪，因定在儀器兩頂針間，把具有原始齒條齒形的測量頭，依次插入齒輪的齒間內，并用指示表示出測量頭位置對齒輪轉動軸線的跳動量。
[說明]--用于檢查6級或6級以下精度圓柱，圓錐外齒合齒輪及蝸輪蝸桿的徑向跳動或端面跳動。
主要技術參數： -- 示意圖
|
被測齒輪模數
0.3－2mm 1-6mm
|
齒輪最大直徑
150mm 300mm
|
|
測架轉動范圍
±0°
|
指示表分度值
0.001mm
|
|
儀器示值變化在10次測量過程中，不大于下列規定：
測光滑表面： 測齒輪：
▲不用杠桿 ▲用杠桿 ▲不用杠桿
1um 2um 3um
|
新型偏擺檢查儀 --- 配有一對莫氏4＃硬質頂尖，提高了偏擺儀的測量精度，增大了對被測零件的支撐重量，可測量高精度零件的徑向，端面和斜向圓跳動。表架設計精巧合理，上下、前后、左右調節平穩自如，操作方便，表架鋼性好，提高了檢測儀器的靈敏性，主要技術參數：
主要技術參數：
1、 徑向回轉精度 0.001mm
2、 側導軌在全長上對兩項尖邊線的平行度0.005mm（A03型）、0.008（A05型）、0.02mm(A10型）
3、 被測零件最大直徑 250mm
4、 被測零件最大長度 300mm 500mm 1000mm

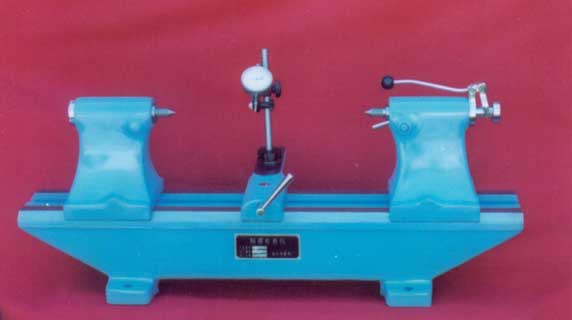

偏擺檢查儀 -- 該儀器主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動，產品設計新穎，美觀大方，精度高操作極為方便。
主要技術參數：
1、 莫氏2號頂尖60°錐面對莫氏錐的徑向圓跳動≤0.005mm
2、 頂尖軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm
3、 被測零件最大直徑 270mm
4、 測量長度 300mm、500mm、1000mm、1500mm、2000mm
訂購指南
| 編號 |
名稱 |
規格型號 |
測量長度 |
|
| 105598 |
偏擺檢查儀 |
3017(“30”代表測量長度30cm,“17”代表被測零件半徑17cm,下同) |
300mm |
|
| 105600 |
偏擺檢查儀 |
3025 |
300mm |
|
| 105602 |
偏擺檢查儀 |
3030 |
300mm |
|
| 105604 |
偏擺檢查儀 |
5017 |
500mm |
|
| 105606 |
偏擺檢查儀 |
5025 |
500mm |
|
| 105608 |
偏擺檢查儀 |
5030 |
500mm |
|
| 105610 |
偏擺檢查儀 |
10017 |
1000mm |
|
| 105612 |
偏擺檢查儀 |
10025 |
1000mm |
|
| 105614 |
偏擺檢查儀 |
10030 |
1000mm |
|
| 105616 |
偏擺檢查儀 |
15023 |
1500mm |
|
| 105618 |
偏擺檢查儀 |
20023 |
2000mm |
|
