上海華巖儀器設備有限公司供應PH-WE風能測風儀
PHWE測風設備用于風能資源的測量，可以用于風能資源分析、風場微觀選址、風機及風場發電量計算、進行風場風能資源分析。PHWE可以測量測風塔不同高度的風能，用于對風速、風向、溫度、濕度、大氣壓力、太陽輻射、雨量等要素值進行全天候的監測。PHWE數據記錄儀可以接4個風速傳感器，以及風向、溫度、濕度、大氣壓力、太陽輻射、雨量等傳感器，內置大容量數據存儲器，可以通過有線、數傳電臺、GPRS移動通訊等多種通訊方法與中心計算機進行通訊，將風能數據傳輸?shù)街行挠嬎銠C數據庫中，用于統計分析和處理。
PHWE測風設備由氣象傳感器、數據記錄儀、電源系統、輕型百葉箱、野外防護箱和不銹鋼支架等部分構成。風速風向等傳感器為氣象專用傳感器，具有高精度高可靠性的特點。數據記錄儀具有風能數據采集、實時時鐘、風能數據定時存儲、參數設定、友好的人機界面和標準通信功能。廣泛應用于風電、氣象、環保、機場、農林、水文、軍事、倉儲、科學研究等領域。
功能：
實時監測風速、風向、雨量、溫度、濕度、氣壓、太陽輻射度等九要素風能參數，采樣頻率3S/次，可以統計各要素的10分鐘最大值、最小值、平均值、均方差值、瞬時值等統計數據，與NRG格式兼容。
氣象數據記錄儀具有風能數據采集、實時時鐘、定時存儲、參數設定、參數和風能歷史數據掉電保護等功能。
漢字液晶鍵盤人機界面，人機界面友好。
標準RS232/485通訊功能，支持MODBUS通訊協議，可以通過有線、移動無線GPRS和無線數傳電臺等多種通訊方式與計算機組成風能監測系統。
電源系統有市電、直流和太陽能系統多種方式。
采用全不銹鋼支架和野外防護箱，外形美觀、耐腐蝕、抗干擾。
系統特點:
可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守。
完善的防雷擊、抗干擾等保護措施。
硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用。
氣象傳感器可根據需要選配。
通訊方式可根據需要選配。
電源系統可根據需要選配。
測量參數:
|
要素 |
測量范圍 |
分辨力 |
準確度 |
單位 |
|
氣溫 |
-50--50 |
0．1 |
+ -0.2 |
C |
|
相對濕度 |
0--100 |
1 |
+ -3% |
% |
|
風速 |
0--70 |
0．1 |
+ -（0.3+0.03V） |
m/s |
|
風向 |
0--360 |
2．5 |
+ -5 |
度 |
|
氣壓 |
450--1060 |
0．1 |
+ -0.3 |
hpa |
|
降水量 |
0--999.9 |
0．1 |
+ -0.2 |
mm |
|
總輻射 |
0--1500 |
1 |
+ -0.5 |
w/m2 | 應用范圍: 可用于風能、氣象，工業，農業，水文水利，環保，高速公路，機場和港口等。
PH現場自動氣象站設備目錄:
|
類別 |
設備 |
說明 |
配置情況 |
|
氣象傳感器 |
風速傳感器 |
用于測量各個風能要素 |
用戶根據需要選配不同的氣象傳感器， |
|
風向傳感器 |
|
氣溫傳感器 |
|
空氣濕度傳感器 |
|
雨量傳感器 |
|
大氣壓力傳感器 |
|
太陽輻射傳感器 |
|
百葉箱 |
輕型百葉箱 |
用于氣溫和空氣濕度的氣象測量 |
與氣溫、空氣濕度傳感器同時配置 |
|
數據記錄儀 |
數據記錄儀 |
采集、顯示、記錄、通訊風能數據 |
基本配置 |
|
電源系統 |
交流220V |
對風能設備供電 |
用戶根據現場情況選擇供電方式 |
|
直流12V |
|
直流5V |
|
太陽能供電 |
|
通訊系統 |
RS232有線 |
通訊距離0—20m |
用戶根據現場情況選擇通訊方式 |
|
RS485有線 |
通訊距離0—1000m |
|
無線微波電臺 |
通訊距離0—1000m |
|
移動無線GPRS |
通訊距離不限 |
|
野外防護箱 |
不銹鋼野外防護箱 |
用于保護數據記錄儀、通訊設備、電源系統、防雷系統 |
用戶根據現場情況選擇防護方式 |
|
氣象站支架 |
不銹鋼支架 |
1.8米高，用于放置氣象傳感器、輕型百葉箱、野外防護箱等風能設備 |
用戶根據現場情況選擇安裝方式 |
|
防雷系統 |
避雷針 |
用于保護測風設備 |
用戶根據現場情況選擇避雷方式 |
|
電源防雷器 |
|
信號防雷器 |
———————————————————————————————————————————

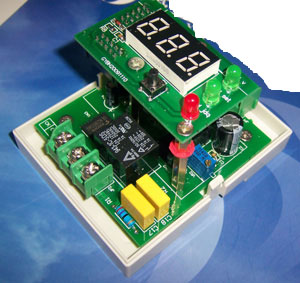

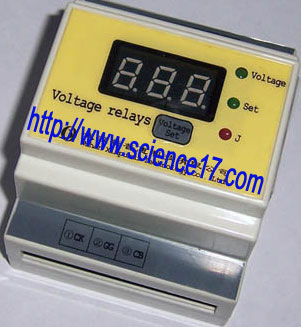

PH直流電壓繼電器
【用途】：
PH直流電壓繼電器專為直流系統設計，可廣泛運用于直流系統的過電壓保護。
【典型運用】：
風力發電機控制系統多級卸荷裝置。
【主要特點】：
·實時監測并顯示保護點電壓；
·可在DC0~400V的范圍內提供直流過壓保護；
·可整定直流過壓保護點；
·過電壓觸點動作及報警提示；
·標準DIN導軌安裝；
【技術參數】：
·額定電壓：DC5V；
·動作值整定范圍：DC20~400V；
·動作回差電壓：DC20V；
·動作電壓一致性：在基準條件下，繼電器動作值的一致性不超過1%；
·動作時間：動作時間不大于40ms；
·繼電器觸點參數：12A 125VAC / 7A 250VAC / 7A 30VDC
【整定方法】
在裝置內部有一個可調節電位器，用來設置過壓點。設定電壓可通過面板數碼管顯示出來，并且可掉電保存。
【接線方法】
| 序號 |
名稱 |
接線方式 |
| 1 |
CK |
繼電器常開觸點 |
| 2 |
GG |
繼電器公共觸點 |
| 3 |
CB |
繼電器常閉觸點 |
| 4 |
GND |
5V直流電源負極 |
| 5 |
VCC |
5V直流電源正極 |
| 6 |
V+ |
被測直流電壓正極 |
| 7 |
V_ |
被測直流電壓負極 |
* 注意：5V直流電源應當與被測電壓相互隔離，以防發生危險，損壞裝置！ 【外形安裝】
·標準DIN導軌安裝, 預裝安裝卡子。
·尺寸：72×88×58.5
———————————————————————————————————————————
PH型風光互補控制器500W
PH型風光互補自動型控制器，是專門與風力發電機、太陽能相配套的電源設備。是將風力發電機和太陽能獲得的電能通過該裝置儲存到蓄電池中。
PH型風光互補自動型控制器外觀大方，指示直觀，操作方便。當蓄電池電壓充至125%后風力發電機自動停機；電壓降至108%后風力發電機恢復工作。核心元件采用高效芯片控制，整機智能化極高。經大量實驗證明，該系統運行安全、穩定、可靠，工作效率高，使用壽命長。
功能簡介：
1．實時顯示系統運行狀況。
2．防止蓄電池過充電發生。
3．蓄電池過放電報警。
4．蓄電池反接保護功能。
5．防止在夜間蓄電池向太陽能電池板反充放電。
6．蓄電池充足風力發電機自動卸荷。
7．蓄電池充足且風力發電機轉速過快自動鎖定風力發電機。
8.一鍵手動鎖定風力發電機。
技術參數：
·太陽能額定功率：100W
·風力發電機額定功率：500W
·蓄電池額定電壓：24V
·蓄電池電壓過低報警：20V±1
·風機卸荷動作電壓：30V±1
·風機卸荷停止電壓：26V±1
·延時時間（卸荷動作后，經延時才開始檢測鎖定電壓）:>4秒
·風機鎖定啟動電壓：30V±1
(注：風機鎖定啟動電壓在風機卸荷電路啟動后才起作用)
·太陽能停止充電電壓：＞30V
·太陽能恢復充電電壓：＜30V
———————————————————————————————————————————
PH型風光互補控制器1000W
PH型風光互補自動型控制器，是專門與風力發電機、太陽能相配套的電源設備。是將風力發電機和太陽能獲得的電能通過該裝置儲存到蓄電池中。
PH型風光互補自動型控制器外觀大方，指示直觀，操作方便。當蓄電池電壓充至125%后風力發電機自動停機；電壓降至108%后風力發電機恢復工作。核心元件采用高效芯片控制，整機智能化極高。經大量實驗證明，該系統運行安全、穩定、可靠，工作效率高，使用壽命長。
功能簡介：
1．實時顯示系統運行狀況。
2．防止蓄電池過充電發生。
3．蓄電池過放電報警。
4．蓄電池反接保護功能。
5．防止在夜間蓄電池向太陽能電池板反充放電。
6．蓄電池充足風力發電機自動卸荷。
7．蓄電池充足且風力發電機轉速過快自動鎖定風力發電機。
8.一鍵手動鎖定風力發電機。
技術參數：
·太陽能額定功率：100W
·風力發電機額定功率：1000W
·蓄電池額定電壓：48V
·蓄電池電壓過低報警：40V±1
·風機卸荷動作電壓：60V±1
·風機卸荷停止電壓：52V±1
·延時時間（卸荷動作后，經延時才開始檢測鎖定電壓）:>4秒
·風機鎖定啟動電壓：60V±1
(注：風機鎖定啟動電壓在風機卸荷電路啟動后才起作用)
·太陽能停止充電電壓：＞60V
·太陽能恢復充電電壓：＜60V
———————————————————————————————————————————
PH型風光互補控制器2000W
PH型風光互補自動型控制器，是專門與風力發電機、太陽能相配套的電源設備。是將風力發電機和太陽能獲得的電能通過該裝置儲存到蓄電池中。
PH型風光互補自動型控制器外觀大方，指示直觀，操作方便。當蓄電池電壓充至125%后風力發電機自動停機；電壓降至108%后風力發電機恢復工作。核心元件采用高效芯片控制，整機智能化極高。經大量實驗證明，該系統運行安全、穩定、可靠，工作效率高，使用壽命長。
功能簡介：
1．實時顯示系統運行狀況。
2．防止蓄電池過充電發生。
3．蓄電池過放電報警。
4．蓄電池反接保護功能。
5．防止在夜間蓄電池向太陽能電池板反充放電。
6．蓄電池充足風力發電機自動卸荷。
7．蓄電池充足且風力發電機轉速過快自動鎖定風力發電機。
8.一鍵手動鎖定風力發電機。
技術參數：
·太陽能額定功率：100W
·風力發電機額定功率：2000W
·蓄電池額定電壓：48V
·蓄電池電壓過低報警：40V±1
·風機卸荷動作電壓：60V±1
·風機卸荷停止電壓：52V±1
·延時時間（卸荷動作后，經延時才開始檢測鎖定電壓）:>4秒
·風機鎖定啟動電壓：60V±1
(注：風機鎖定啟動電壓在風機卸荷電路啟動后才起作用)
·太陽能停止充電電壓：＞60V
·太陽能恢復充電電壓：＜60V
———————————————————————————————————————————
PH中小型風力發電機控制器
 產品簡介 |
|
PH中小型風力發電機控制器適用于3KW到100KW的中小型風力發電機的自動控制。PH控制器可以測量風速、風向、發電機溫度、轉速、電流、電壓、偏航行程開關等參數，根據用戶設定的控制器值，自動控制風力發電機的跟風、偏航、卸荷、剎車、解纜等運動。控制器還能自動檢測風速、風向傳感器故障，在發生故障時自動對風力發電機進行保護控制。
PH中小型風力發電機控制器由PLC控制器、人機界面、計算機軟件三部分構成，PLC控制器安裝于強電柜內，是系統控制的核心部分。PLC與人機界面使用RS485總線連接，人機界面安裝于用戶端，用于顯示風力發電機的風速、風向、電壓、電流、轉速等測量參數以及偏航、卸荷、剎車等的控制狀態，人機界面還用于對風力發電機手動控制。人機界面具有RS232通訊串口、USB接口和RJ45網絡接口，用于與上位計算機的通訊，上位機可以顯示風力發電機運行狀態，并設定控制器的控制參數。通過人機界面的網絡接口，可以直接將風力發電機接入互聯網，實現風力發電機的網絡遠程監控。 |
| |
| 系統組成結構及其相互關系 |
·傳感器
傳感器包括以下項目
·風速傳感器：控制器用來監測風速。
·風向傳感器：控制器使用它來監測風機頭朝向與風的相對角度。
·發電機溫度，控制器用來監測發電機溫度。需要在發電機線圈內部安裝。（需要用戶在繞發電機線圈的時候直接繞進線圈內部）
·轉速，控制器通過檢測發電機的輸出波形直接監測轉速。
·電流，控制器通過使用霍爾傳感器對電流進行監控。
·電壓，控制器直接檢測發電機的電壓。
·偏航行程開關，控制器用來監測風機頭旋轉圈數。（需要用戶提供，這里只提供接口） |
 |
| PLC控制器 |
|
PLC控制器安裝于強電柜內，通過使用各種傳感器采集來數據，經過處理后作為對發電機的控制條件。
軟件控制動作有左右偏航動作與剎車動作。
硬件控制動作有卸荷。
合計共8個控制輸出項，控制時均以相對于控制器供電的12v的0V為輸出，每個輸出均能提供400mA的電流。
PLC與人機界面和PC機的通訊均使用半雙工485通訊（3線，A，B，地）。PLC的內部，通訊部分與PCL控制部分在電氣上實現了隔離有效的提高了通訊抗干擾能力。 |
 |
| 人機界面 |
|
人機界面安裝于用戶端，用于顯示風力發電機的風速、風向、電壓、電流、轉速等測量參數。
通過人機界面可以手動控制發電機的偏航轉動。
人機界面與PLC控制器的通訊使用的是485通訊。同時人機界面提供了豐富的與電腦連接的方式。有RS232通訊串口、USB接口（工作于模擬串口方式，需安裝驅動程序）和RJ45網絡接口。
|
| Pc端軟件 |
|
Pc端軟件可以顯示風力發電機運行狀態，并設定控制器的控制參數。通過人機界面的網絡接口，可以直接將風力發電機接入互聯網，實現風力發電機的網絡遠程監控。
|
|
PH風力發電機控制軟件 |
| PH風力發電機自動控制系統 |
|
| |
|
