上海華巖儀器設備有限公司供應RLK-730紅外掃描熱金屬檢測器 產品介紹 ◆最新一代熱金屬檢測器 ◆紅外掃描技術，抗干擾能力更強 ◆廣泛應用于熱軋生產線，完全替代進口
• 產品簡介

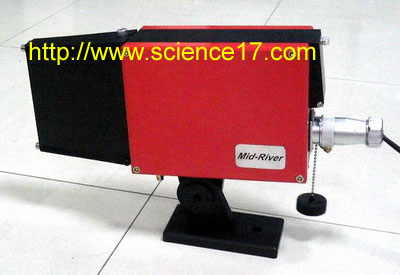

RLK730 紅外掃描熱金屬檢測器， 是最新一代熱金屬檢測器，可廣泛應用于冶金行業中
生產自動化過程控制。該檢測器與國內同類采用近紅外線成像方式的產品相比，由于采用紅外掃描技術，具有不受環境光的干擾，工作更可靠，能夠準確檢測熱金屬目標位置。該產品安裝使用方便、免維護，技術指標達到國外產品同類水平，完全替代進口產品。
• 產品特點
• 目標溫度： 400 ℃（ 750℉ ） ~ 1500 ℃（ 185 0℉ ）。（靈敏度可遠程調節）
• 響應速度： 3ms 。
• 定位準確： 窄條形的檢測區域，使檢測定位準確。
• 工作環境： 光學窗壓縮空氣清潔，水冷卻，適用于惡劣的工作環境。
• 適用范圍廣：熱軋棒材、線材、管材和板材等生產線均可使用。
• 安裝與維護：安裝調節方便，免維護。
• 信號輸出： 標準 0/24VDC 電平輸出、繼電器觸點輸出。
• 技術指標
|
型號
|
RLK730-10
|
RLK730-30
|
RLK730-50
|
|
|
|
|
|
|
檢
測
參
數
|
光譜范圍
|
1um-3um
|
|
探測方式
|
掃描
|
|
目標溫度
|
400 ℃（ 750℉ ） ~ 1500 ℃（ 185 0℉ ）
|
|
響應時間
|
3ms
|
|
視角
|
水平角度
|
小于 3°（可調節）
|
|
俯仰角度
|
10°
|
30°
|
50°
|
|
安裝距離
|
小于6米
|
|
自檢功能
|
有
|
|
電
器
性
能
|
電源
|
220VAC，110VAC，48VAC，24VAC（50Hz 或60Hz）
|
|
功耗
|
30VA
|
|
信號輸出
|
電平輸出（高）
|
DC24V，電流100mA
|
|
電平輸出（低）
|
小于 DC1.0V，電流100mA
|
|
繼電器
|
AC250V，5A，開閉時間10 ms
|
|
報警輸出
|
傳感器內部溫度報警
|
溫度低于 50℃，報警端輸出DC24V
溫度高于 50℃，報警端輸出0V
|
|
掃描電機旋轉報警
|
掃描電機運轉正常時，報警端輸出 DC24V
掃描電機停止運轉時，報警端輸出 0V
|
|
工作指示
|
三色LED
|
|
絕緣電阻
|
DC550V 20MΩ(接線端與外殼間)
|
|
絕緣電壓
|
AC1500V 1分鐘(接線端與外殼間)
|
|
環境溫度
|
-25℃- +70℃； 有水冷時-25℃- +120℃
|
|
機
械
性
能
|
耐沖擊
|
10G,X Y Z方向
|
|
耐震動
|
1G,X Y Z方向，大于1HZ
|
|
冷卻水
|
水溫 25℃以下，流量1.2L/min,最大水壓4Pa
|
|
安裝方位
|
俯仰
|
± 45°
|
|
方位
|
任意
|
|
密封
|
IP66級
|
|
外殼材料
|
硬鋁
|
|
重量
|
約 7ＫＧ
|
|
外形
|
480（L）* 100（D）* 360（W） （見圖）
|
|
