上海華巖儀器設備有限公司供應JG2A、JG3直流電火花檢測儀
| 編號 |
品名 |
備注 |
|
| 121244 |
JG-2A電火花檢測儀 |
單探棒,直流,適用于0.2-10mm |
|
| 121246 |
JG-3電火花檢測儀 |
含高低壓探棒 |
|
| 121248 |
高壓探棒 |
2-30KV |
|
| 121250 |
低壓探棒 |
0.4-6KV |
|
JG-3型直流電火花檢測儀 一、概述：
ＪＧ-３型直流電火花檢測儀是用于檢測金屬防腐涂層質量的專用儀器，使用本儀器可以對不同厚度的搪玻璃、玻璃鋼、環氧煤瀝青和橡膠襯里等涂層，進行質量檢測。當防腐層有質量問題時，如出現針孔、氣泡和裂紋，儀器將發出明亮的電火花，同時聲音報警。由于是用鎳氫電池供電，（該電池具有容量高、壽命長、重量輕、無污染、無記憶交應，可快速充放電等優點，是理想的綠色環保產品）。故特別適用于野外作業。該儀器設計先進，穩定可靠，可廣泛用于化工、石油、橡膠、搪瓷行業，是用于檢測金屬防腐涂層質量的必備工具。上海華巖儀器設備有限公司供應JG2A、JG3直流電火花檢測儀。
二、主要技術性能：
１．適用檢測厚度：0.2-10mm（也可根據用戶需要提供檢測防腐層在10mm以上的儀器）
２．輸出高壓：5KV-30KW(±5%)(無級連續可調)
３．輸出高壓值直接指示
４．直流供電：12Ｖ
５．消耗功率：約6Ｗ
６．主機體積：190×180×80mm
７．主機重量：1.8kg
三、檢測原理及結構簡述
１．檢測原理：電火花檢測儀器是通過對各種導電基體防腐層表面加一定量的脈沖高壓，如因防腐層過簿，漏金屬或有漏氣針孔，當脈沖高壓經過時，就形成氣隙擊穿而產生火花放電，同時給報警電路送去一脈沖信號，使報警器發出聲響報警，從而達到對防腐層檢測之目的。
２．結構簡述：該儀器由主機、高壓探頭、探極三大部分組成。
（1）主機部分：內裝集成控制電器，聲響報警裝置等。 �。�2）高壓探頭部分：內裝高壓發生器，高壓輸出按鈕開關和引出線等。
（3）探極部分：直探刷、平板探刷兩種
四、操作步驟：
１．操作前，先要熟悉各部件名稱功能。
（1）高壓指示表：其數值直接指示輸出的高壓（ＫＶ）；
（2）高壓調節旋鈕：調節高壓輸出的強弱，以適應不同防腐層檢測需要；
（3）功能選擇開關：具有工作、關、充電三檔功能；
（4）電源指示燈：電源開關打開工作時即亮；
（5）高壓探頭連接插座：用于連接高壓探頭及主機部分；
（6）接地座：用于連接地長線（8米）；
（7）電池欠壓指示燈；
（8）充電指示燈；
（9）報警孔：凡有高壓火花產生，由此產生聲音報警；
（10）充電插座；
（11）保險絲：電源保險絲處為２Ａ；
（12）探極連接端子：用于連接各種探極；
（13）手柄：探測時用手握住此柄；
（14）高壓開關：打開此開關，才能產生高壓；
（15）連接電纜；
（16）高壓探頭連接插頭：此插頭與（5）插座連接。
２．使用方法：
（1）探頭連接電纜（15）與高壓探頭連接插頭（16）插入主機的高壓探頭連接插座（5）
（2）根據不同的探測需要選擇適當?shù)奶綐O。
（3）檢查機器工作情況；
ａ．將電源開關打到工作，電源指示燈應點亮。
ｂ．按下高壓槍上的高壓開關（14），調節高壓調壓旋鈕至檢測所需電壓。
ｃ．將接地長線的裸點與探極接近，應有火花產生，并伴有聲響報警，徐徐調高輸出高壓，火花產生的距離越來越大，說明儀器工作正常，即可開始檢測。
（4）根據防腐層厚度選擇合適的檢測電壓
其高壓調整過程如下：先按（3）中ａ、ｂ兩項進行，使高壓有輸出，調整高壓輸出旋鈕，使其指示在適當?shù)臄?shù)值，便可進行測試。
（5）測試時，因不同的防腐材料和厚度，選擇較佳的每分鐘測試的前進速度，以保持更好的檢測質量。
（6）檢測完畢后，各開關應恢復原狀，探極必須與前面的接地線直接短路放電后方可收存，以防高壓電容存電而電擊。
五、充電
儀器電壓正常時，電池欠壓指示燈不亮，當電池電壓降低到10Ｖ時，欠壓指示燈亮，同時發出聲響以作警示。此時必須進行充電以防止電池過放電，否則，儀器將進入斷電（高壓電）保護狀態。充電時將充電電源線一端接220Ｖ交流電源，另一端接后面板充電插座（充電時電源開關應在“充電”的位置），此時，充電指示燈亮，表示充電正常，當充電一段時間后，充電指示燈自動熄滅，此時仍繼續充電。連續充電不得少于16小時。
六、注意事項：
１．操作人員應熟悉本儀器的使用說明書，嚴格按操作規范使用，注意保護儀器，防止摔、碰和高溫。請勿置于潮濕和腐蝕性氣體附近。
２．檢測時要選擇適當?shù)慕拥攸c(diǎn)，以保證檢測質量。
（1）對小體積金屬物體表面防腐層檢測，要求被檢測的物體用絕緣體支起20cm以上，然后將接地線良好地接在金屬物體上檢測。
（2）對大體積或平面物體表面防腐層檢測，當被測物體與大地有良好的接觸時，只需將接地線接入大地即可測試。
３．檢測過程中，檢測人員應戴上高壓絕緣手套，任何人不得接觸按探極和被測物，以防麻電。
４．被測防腐層表面應保持干燥，若沾有導電層（塵）或清水時，不易確定漏濁點的精確位置。
５．機器不使用時，電源開關務必打在關的位置，避免電流耗電。更應注意絕對禁止電池短路。
６、此檢測儀一般配有高、低壓二個探棒（用戶可自行選擇），其中點黑漆的為高壓探棒（0-30KW），點紅漆為低壓探棒（0-6KW），面板表頭讀數應根據所使用的探棒不同而定。若用高壓探棒時，讀數以黑字為準，反之用低壓探棒時則以紅字為準。
七、儀器及單附件（裝箱單）
（1）JG-3型直流電火花檢測儀主機 1臺
（2）高壓探頭 1只
（3）毛刷探極、直探刷、平板探刷各 1只
（4）使用說明書 1份
（5）檢定合格證 1份
（6）外包裝箱 1只
JG－2A型直流電火花檢測儀
一、概述：
JG－2A型直流電火花檢測儀是用于檢測金屬防腐涂層質量的專用儀器，使用本儀器可以對不同厚度的搪玻璃、玻璃鋼、環氧煤瀝青和橡膠襯里等涂層，進行質量檢測。當防腐層有質量問題時，如出現針孔、氣泡和裂紋，儀器將發出明亮的電火花，同時聲音報警。由于是用蓄電池供電，故特別適用于野外作業。該儀器設計先進，穩定可靠，可廣泛用于化工、石油、橡膠、搪瓷行業，是用來檢測屬防腐涂層質量的必備工具。上海華巖儀器設備有限公司供應JG2A、JG3直流電火花檢測儀。
二、主要技術性能：
1.適用檢測厚度：0.2-10mm(也可根據用戶需要提供檢測防腐層在10mm以上的儀器)
2.輸出高壓：
a.高壓探棒：2kV～3kV（±5%）（無級連續可調）
b.低壓探棒：0.4KV～6KV(±5%)(無可調)
3.輸出高壓值直接指示
4.直流供電：12V
5.消耗功率：約6W
6.主機體積：248×210×85mm
三、檢測原量及結構簡述
1.檢測原理：電火花檢測儀器是通過對各種導電基體防腐層表面加一定量的脈沖高壓，如因防腐層過簿，漏金屬或有漏氣針孔，當脈沖高壓經過時，就形成氣隙擊穿而產生火花放電，同時給報警電路送去一脈沖信號，使報警器發出聲響報警，從而達到對防腐層檢測之目的。
四、操作步驟
1.熟讀本儀器使用說明書，弄清各部分原功能，具體名稱見設備結構圖部分。
（1）高壓指示表：其數值指示輸出的高壓（KV）。
（2）高壓調節旋鈕：調節高壓輸出的強弱，以適應不同防腐層檢測需要。
（3）功能選擇開關：具有工作、關、充電三檔功能;
（4）報警孔：凡有高壓火花產生，由此發出聲音報警;
（5）電源指示燈：電源開關打到工作時即亮;
（6）高壓探頭連接插座：用于連接高壓探頭及主機部分;
（7）充電插座;
（8）保險絲：電源保險絲 此處為2A
（9）接地座：用于連接地長線（8米）
（10）探極連接端子：用于連接各種探極;
（11）高壓槍;
（12）手柄：探測時用手握住此柄;
（13)高壓開關：打開此開關，才能產生高壓;
（14）連接電纜
（15）多芯插頭：此插頭與（6）插座連接
（16）電池欠壓指示燈
（17）充電指示燈
2.使用方法：
（1）探頭連接電纜（14）與高壓探頭連接插頭（15）插入主機的高太壓探頭連接插座（6）
（2）根據不同的探測需要選擇適當?shù)奶綐O
（3）檢查機器工作情況;
a.將電源開關打到工作，電源指示燈應點亮。
b.按下高壓槍上的高壓開關（13），調節高壓調壓旋鈕至檢測所需電壓
c.將接地長線的裸點與探極接近，應有火花產生，并伴有聲響報警，徐徐調高輸出電壓，火花產生的距離越來越大，說明儀器工作正常，即可開始檢測。
（4）根據防腐層厚度選擇合適的檢測電壓
其高壓調整過程即下：先按（3）中a、b兩項進行，使高壓有輸出，調整高壓輸出旋鈕，使其指示在適當?shù)臄?shù)值，便可進行測試。
（5）測試時，因不同的防腐材料和厚度，選擇較佳的每分鐘測試的前進速度，以保持更好的檢測質量。
（6）檢測完畢后，各開關應恢復原狀，探極必須與前面的接地線直接短路 放電后方可收豐，以防高壓電容存電而電擊。
五、充電
儀器電池電壓正常時，電池欠壓指示燈不亮，當電池電壓降低到10V時，欠壓指示燈亮，必須進行充電以防止電池過放電，否則，儀器將進入斷電（高壓電）保護狀態。充電時將充電電源插頭接220V交流（充電時電源開關應在“充電”的位置），此時，充電指示燈亮，表示充電正常，（充電6～8小時以后，充電指示燈自動熄滅）。視電池使用情況一般充電時間在12～14小時。
六、注意事項：
1.操作人員應熟悉本儀器的使用說明書，嚴格按操作規范使用，注意保護儀器，防止摔、碰和高溫。請勿置于潮濕和腐蝕性氣體附近。
2.檢測時要選擇適當?shù)慕拥攸c(diǎn)，以保證檢測質量。
（1）對小體積金屬物體表面防腐檢測，當被測物體與大地有良好的接觸時，只需將接地線接入在地即可測試。
3.檢測過程中，檢測人員應戴上高壓絕緣手套，任何人不得接觸按探極和被測物，以防麻電。
4.被測防腐層表面應保持干燥，若沾有導電層（塵）或清水時，不易確定漏濁點的精確位置。
5.機器不使用時，電源開關務必打在關的位置，以免電池耗電。更應注意絕對禁止電池短路。
七、蓄電池性能及使用
（1）本儀器使用的電池型號為6XM-4，系密封免維護鉛酸蓄電池，額定電壓12V，容量4Ah,如正常使用，壽命可達5年之久。
（2）設計壽命：電池使用壽命緊密關聯電池的工作環境溫度（5℃～30℃為最佳使用溫度），放電率、放電深度、放電次數、充電電流、充電電壓、充電時間等，工作環境溫度越高，放電電流越大，放電電壓越低，充電越不及時，電池的使用壽命越短，所以當儀器欠壓指示燈亮?xí)r，應及時充電。
（3）如儀器長時間不用，由于自放電，電池容量將損失一部分，故在貯存期間定期或使用前需補充充電。貯存時間3個月充電時間6～12小時，貯存時間6個月充電時間16～24小時。
八、儀器及附件（裝箱單）
（1）JG-2A型直流電火花檢測儀主機 1臺
（2）高壓探頭 1只
（3）毛刷探極 2只
（4）使用說明書 1份
（5）檢定合格證 1份
（6）外包裝套 1只
（7）探桿 1根
（8）2A保險絲 2只
——————————————————————————————————————————————

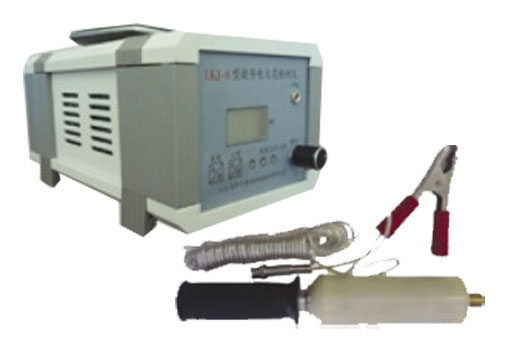

上海華巖儀器設備有限公司供應LKJ-8數字式電火花防腐層檢測儀
一、儀器的概述
LKJ-8型數字電火花檢測儀是用于檢測金屬防腐涂層專用儀器，使用本儀器可以對不同厚度的搪玻璃、玻璃鋼、環氧煤瀝青、橡膠、噴塑、油漆等涂層進行質量檢測。當防腐層有質量問題時，如出現針孔、氣泡和裂紋，儀器將發出明亮的電火花，同時聲音報警。它采用鎳氫電池供電，該電池具有容量高、壽命長、重量輕、無污染、無記憶效應，可快速充放電等優點，是理想的綠色環保產品。故特別適用于野外作業。該儀器設計先進，穩定可靠，可廣泛用于化工、石油、橡膠、搪瓷行業，是用來檢測金屬防腐涂層質量的必備工具。
二、 主要技術性能
1、 適用檢測厚度：0.2～10mm（也可根據用戶需要提供檢測防腐層在10mm以上的儀器）
2、 輸出高壓：0.2～30kv（±10%）無級連續可調
3、 輸出電壓值直接用3位液晶屏顯示
4、 檢測報警：0.8～30kv
5、 直流供電：12V
6、 消耗功率：約6W
7、 主機體積：100×130×215mm
8、 主機重量：1.7kg
三、 儀器及附件（裝箱單）
（1） LKJ－8型直流電火花檢測儀主機 1臺
（2） 高壓探棒 1只
（3） 毛刷探極、直探刷、平板探刷各 1只
（4） 使用說明 1份
（5） 檢定合格證 1份
（6） 保修卡 1份
（7） 保險絲 2只
（8） 地線 (6米) 1根
（9） 充電器 1只
|
