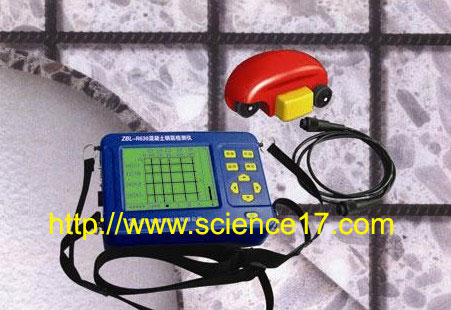

上海華巖儀器設備有限公司供應ZBL-R630混凝土鋼筋檢測儀(掃描型)
ZBL-R630 混凝土鋼筋檢測儀主要用于檢測結構混凝土內部鋼筋鋼筋分布情況及層厚度、鋼筋位置、鋼筋直徑等,繪制筋分布圖,自動生成檢測報告;具有網格掃描、剖面掃描、快速掃描多種功能。產品符合《 混凝土結構工程施工質量驗收規范》GB 50204- 2002 對鋼筋檢測儀的要求。該產品已經取得《中華人民共和國計量器據制造生產許可證》CMC證書。并獲國家計算機軟件著作權證書及軟件產品認證。ZBL-R6 系列混凝土鋼筋檢測儀已廣泛應用于建工、交通、水運、鐵路等建設工程質量檢測,并遠銷海外,打入國際市場。上海華巖儀器設備有限公司供應ZBL-R630混凝土鋼筋檢測儀(掃描型)。
主要用途:
◆無邊界大面積混凝土內部鋼筋真實分布數據的采集;
◆精確測量鋼筋的保護層厚度、鋼筋間距;
◆直接檢測鋼筋位置、直徑、保護層厚度及鋼筋分布。
主要性能 ◆普通測試:手動定位鋼筋;測量鋼筋直徑,并可以保存直徑和保護層厚度測量結果;自動測量保護層厚度,自動或手動保存測量結果;
◆剖面掃描:自動測量一維方向的保護層厚度和鋼筋間距,自動保存測量結果,自動顯示單方
剖面掃描顯示 普通測試界面
◆向鋼筋分布剖面圖;
◆網格掃描:自動測量二維(一維)方向的保護層厚度和鋼筋間距,自動保存測量結果;可通過多次掃描,測量鋼筋的真實分布狀態;
※配套數據處理軟件:
技術指標
◆國內唯一無邊界大面積仿真掃描,無需設定測量范圍。同屏顯示保護層厚度、鋼筋間距及鋼筋分布圖;
◆首創直接檢測鋼筋直徑及保護層厚度的高效測試技術(不需任何設置);
◆首創測量數據實時顯示功能,即使在掃描模式下,也可以隨時了解鋼筋的分布數據。
◆測定鋼筋的真實分布狀態。
◆首創的鋼筋分布密集情況下自動判讀功能,特別適合對梁類構件中鋼筋位置及混凝土保護層厚度檢測的要求。
◆首創密集鋼筋檢測,有效防止鋼筋漏判;
◆國內首創單探頭探測深度可達180mm ;
◆高精度:誤差±1mm(測試深度小于80 mm);
◆自動鎖定并存儲保護層厚度、鋼筋間距及鋼筋真實分布數據,存儲數據可達25000個測點;
◆自動分析功能:自動按照GB 50204-2002規范進行合格判定和統計。
◆高亮度背光,暗處仍清晰可見
◆內置充電電池,方便、經濟、環保。可隨時充電(僅ZBL-R630具備);
◆體積小、重量情、柔和的背光效果,更能體現設計者人性化的設計風格。
◆保護層厚度測量范圍:第一量程:6mm~90mm。
◆第二量程:8mm~180mm。

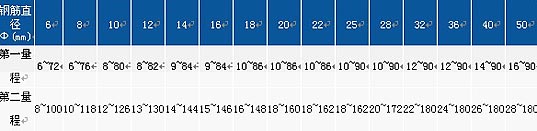

◆保護層厚度測量范圍與被測鋼筋直徑關系表
◆保護層厚度測量準確度
◆鋼筋保護層厚度與最大允許誤差關系
◆直徑測量范圍:Ф6mm~Ф32mm

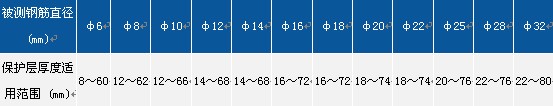

◆鋼筋直徑測量范圍與保護層厚度關系
◆直徑測量準確度:正負一個鋼筋規格
◆儀器體積:190mm×135mm×52mm;
◆傳感器體積:73mm×93mm×35mm;
◆整機重量:750g(含傳感器)。
◆6節5號電池,供電時間約32小時。
◆工作溫度:-10℃~40℃
◆多種信號提示信息
◆測試界面中設有多項工作狀態提示信息,便于用戶了解當前測試狀態(見圖-*)。
◆滾動條—— 圖示當前傳感器與被測鋼筋的相對距離;
◆信號值—— 實時提示傳感器接收到的信號強度;
◆當前距離——數字提示當前傳感器與被測鋼筋的相對距離保護層—— 顯示自動鎖定的混凝土保護層厚度;
◆鋼筋直徑—- 顯示被測直徑及保護層厚度;
◆存儲數 ——提示已存儲的保護層厚度值個數;
◆超標提示——當保護層厚度超過規范要求的范圍時,
◆隨時查看已測構件數據及統計分析結果,便于及時掌握檢測結果。
普通統計數據顯示 普通數據列表顯示 剖面網格統計數據顯示
|
